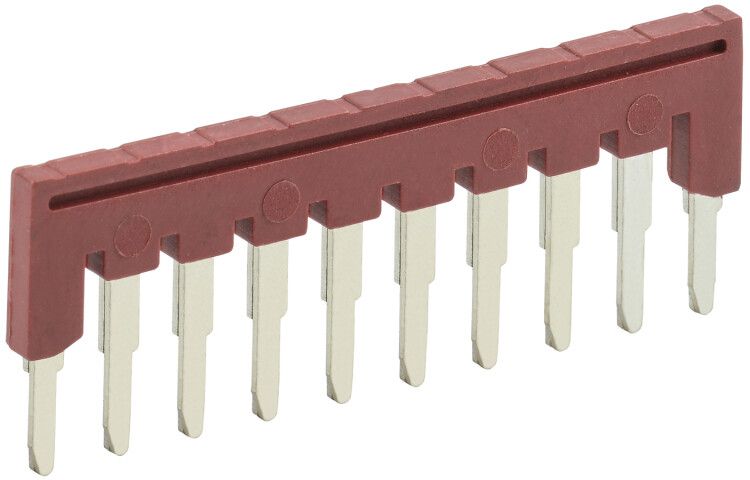

Перемычка для КПИ-4мм2 10PIN | YZN11FBS-004-10P IEK

Перемычка для клеммной колодки КПИ-4 мм2 10PIN от IEK обеспечивает надёжное электрическое соединение между десятью соседними клеммами пружинного типа, упрощая монтаж и снижая количество проводов в распределительных системах. Артикул yzn11fbs-004-10p - решение для промышленных автоматизированных контуров, где важна скорость установки и долгий срок службы.

Назначение и область применения

Перемычка для клеммной колодки КПИ-4 мм2 10PIN предназначена для создания последовательного электрического соединения между десятью клеммами в пружинных клеммных колодках серии КПИ. Применяется там, где требуется равномерное распределение сигнала или питания по нескольким точкам - например, в пультах управления, щитах автоматики, на конвейерах и станках с множеством датчиков или исполнительных механизмов.

Технические характеристики

• Количество полюсов: 10 - позволяет соединить сразу 10 клемм в одном ряду
• Номинальный ток: 31 А - выдерживает нагрузки до этого значения без перегрева
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до 800 В переменного или постоянного тока
• Сечение провода: 4 мм2 - совместима с клеммными колодками КПИ, предназначенными для проводов такого сечения
• Материал контактов: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Изоляция: да - корпус выполнен из термостойкого пластика, предотвращает случайные замыкания
• Цвет: красный - визуально отличается от других перемычек, упрощает диагностику и обслуживание
• Срок службы: 15 лет - гарантирует длительную работоспособность в условиях промышленной эксплуатации
• Способ монтажа: втычной - просто вставляется в пазы клеммы без инструментов

Совместимость и монтаж

Перемычка для клеммной колодки КПИ-4 мм2 10PIN совместима исключительно с клеммными колодками серии КПИ, имеющими 10 контактов в ряду и подходящие пазы под тип PIN. Устанавливается путём плотного вдавливания в пазы - зажимы внутри клеммы фиксируют медные пластины. Нельзя использовать с другими сериями клемм (например, KPT, KEI, WAGO), даже если они имеют аналогичное сечение. Перед установкой проверьте, что все клеммы освобождены от проводов - втыкание под нагрузкой недопустимо.

Безопасность и стандарты

Перемычка выполнена в соответствии с требованиями к изолирующим материалам для электрооборудования. Материалы изоляции устойчивы к нагреву и горению, соответствуют нормам IEC 60947-7-1. Цветовая маркировка (красный) помогает избежать ошибок при коммутации. Герметизация отсутствует - не применяйте в средах с высокой влажностью или пылевыми выбросами без дополнительной защиты.

Преимущества

• Значительно сокращает время монтажа - вместо 9 отдельных перемычек используется одна гребёнка
• Уменьшает риск плохого контакта - одновременная фиксация всех 10 точек обеспечивает равномерное давление
• Не требует инструментов - установка и демонтаж выполняются руками
• Высокая механическая прочность - медные пластины не деформируются при многократном использовании
• Яркий цвет облегчает поиск и замену в сложных щитах

Ограничения применения

• Подходит только для клеммных колодок КПИ с 10 контактами - не работает с 2-, 3- или 5-полюсными моделями
• Не допускается использование в цепях с импульсным током выше 31 А - возможен перегрев
• Не защищена от брызг воды и пыли - не устанавливайте в открытых шкафах без IP-защиты
• Работает только с проводами сечением до 4 мм2 - более толстые провода не войдут в клемму
• Не рекомендуется применять в местах с частыми вибрациями без дополнительной фиксации

Примеры использования

• Объединение выходов нескольких датчиков температуры в одной группе на контроллере
• Распределение питания 24 В по 10 реле в панели управления
• Создание общей шины нуля или заземления в распределительном щите
• Связка входов/выходов PLC в автоматических линиях

Практические советы

• Перед установкой убедитесь, что клеммы КПИ полностью открыты - нажмите рычаги, чтобы освободить зажимы
• Проверяйте соответствие номера контакта: первая и последняя клемма должны точно совпадать с выводами перемычки
• Если нужна гибкая схема соединений - используйте отдельные перемычки 2–3 полюса; 10-полюсная подходит только для линейных цепей
• При замене повреждённой перемычки - всегда отключайте питание. Напряжение 800 В опасно!
• Артикул yzn11fbs-004-10p храните в запасе - он часто используется в массовой сборке промышленных щитов
