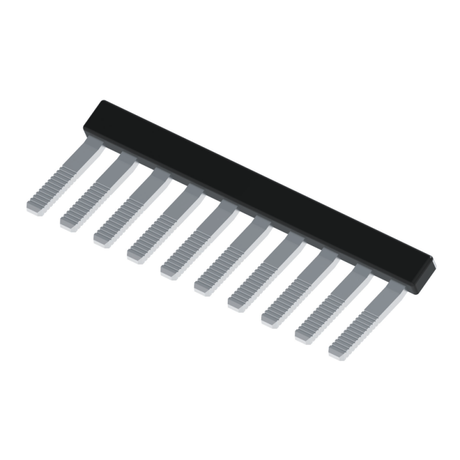

Перемычка гребенчатая OptiClip CA714/10 для проходных мини-клемм | 331816 КЭАЗ

Перемычка гребенчатая 10 полюсов для проходных мини-клемм от КЭАЗ (арт. 331816) предназначена для быстрого и надёжного соединения нескольких проходных клемм в одной цепи. Подходит для сборки распределительных щитов с использованием клемм OptiClip CMT-4 и CDL-4.

Назначение и область применения

Перемычка гребенчатая 10 полюсов используется для параллельного соединения десяти соседних клемм в одном ряду. Применяется в силовых и управляющих цепях там, где требуется равномерное распределение тока между несколькими точками — например, при подключении контакторов, термореле, автоматических выключателей или датчиков в щитах управления.

Технические характеристики

• Тип изделия: гребенчатая перемычка
• Количество полюсов: 10
• Номинальный ток: 32 А
• Способ монтажа: втычной — фиксируется в клеммы путём вдавливания
• Материал: медная основа с оловянным покрытием — обеспечивает хорошую проводимость и защищает от окисления
• Размер модуля: не указан — совместима с клеммами стандарта 4,5 мм на полюс

Совместимость и монтаж

Перемычка гребенчатая 10 полюсов (арт. 331816) совместима исключительно с проходными винтовыми клеммами серий OptiClip CMT-4 и CDL-4 от КЭАЗ. Устанавливается просто: достаточно вставить её в клеммы до характерного щелчка — контакт происходит через металлические штыри внутри перемычки. Для демонтажа можно аккуратно извлечь её плоской отверткой.

Полюса можно частично удалить — например, чтобы использовать только 6 из 10 контактов. Это позволяет адаптировать одну перемычку под нужную конфигурацию без потери прочности остальных соединений.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для устройств низкого напряжения. Номинальный ток 32 А гарантирует безопасную работу в сетях до 690 В переменного тока. Оловянное покрытие снижает риск нагрева и возникновения переходных сопротивлений при длительной нагрузке.

Преимущества

• Ускоряет монтаж — вместо установки 9 отдельных перемычек используется одна гребёнка
• Обеспечивает одинаковое качество контакта во всех полюсах
• Устойчивость к окислению благодаря оловянному покрытию меди
• Возможность доработки — удаление лишних полюсов без повреждения целостности конструкции
• Поддерживается официальной сервисной сетью КЭАЗ

Ограничения применения

• Не применяется с другими типами клемм — даже близкими по размеру (например, CMT-3 или CDL-3)
• Не рекомендуется для цепей выше 32 А — возможен перегрев и потеря контакта
• Не предназначен для работы в условиях постоянной вибрации без дополнительной фиксации щита
• Запрещено использование в средах с высокой концентрацией химически активных веществ — оловянное покрытие может подвергнуться коррозии

Примеры использования

• Связка нескольких тепловых реле в щите защиты двигателя
• Распределение питания от одного автомата на несколько входных клемм контакторов
• Объединение сигналов от датчиков температуры в системе контроля технологического процесса
• Формирование общей шины нулевого провода в распределительном щите

Практические советы

• Перед установкой проверьте, что все клеммы освобождены от проводов — иначе перемычка не войдёт полностью
• Если вам нужны не все 10 полюсов — используйте боковые клещи или плоскогубцы с острыми кромками для аккуратного отламывания лишнего
• Не допускайте усилия при вставке больше необходимого — это может повредить внутренние контакты клемм
• Для обслуживания щита — перед заменой клеммы всегда отключайте питание; перемычка остаётся под напряжением даже при отключенном проводе в одной из клемм
• Артикул 331816 — единственный вариант для 10 полюсов в серии OptiClip; другие производители используют другую форму и шаг — взаимозаменяемости нет
