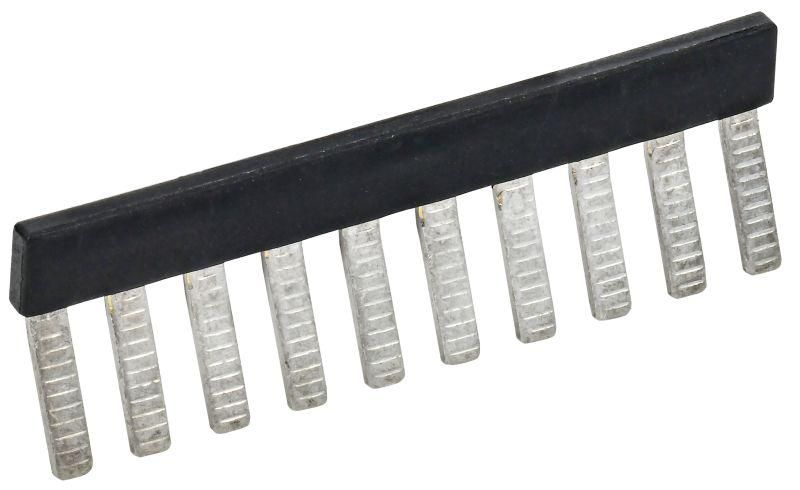

Перемычка гребенчатая для CTS-ML/MC-PEN/DT 4мм2 10PIN | YCT13-00-2-K03-004-EC-10P IEK

Перемычка гребенчатая для CTS-ML/MC-PEN/DT 4 мм2 10PIN от IEK позволяет быстро соединить несколько клеммных колодок в одной сборке, исключая необходимость прокладывать отдельные провода. Артикул yct13-00-2-k03-004-ec-10p рассчитана на работу в цепях до 800 В и током до 32 А, подходит для монтажа в распределительных щитах и автоматических системах управления.

Назначение и область применения

Перемычка гребенчатая для CTS-ML/MC-PEN/DT 4 мм2 10PIN используется для создания электрических связей между соседними или выбранными клеммами в клеммных колодках серии CTS-ML, MC-PEN и DT. Применяется там, где требуется одновременное соединение нескольких точек одного потенциала - например, при подключении фаз, нулей или заземления в распределительных щитах, пультах управления, станциях автоматизации.

Технические характеристики

• Тип изделия: Перемычка гребенчатая, втычного типа
• Номинальный ток: 32 А
• Номинальное напряжение: 800 В
• Сечение кабеля: 4 мм2 (соответствует стандартным клеммам CTS-ML/MC-PEN/DT)
• Количество контактов: 10 шт.
• Количество перемычек в комплекте: 2 шт. (для параллельного подключения двух групп клемм)
• Исполнение: Кабельная перемычка - жесткая, цельнометаллическая конструкция

Совместимость и монтаж

Перемычка совместима только с клеммными колодками серии CTS-ML, MC-PEN и DT от IEK. Монтаж выполняется путём вставки контактных штырей в соответствующие гнёзда клемм - без инструментов, за счёт плотного посадочного усилия. Убедитесь, что шаг клемм (расстояние между центрами) точно соответствует шагу перемычки - 5,08 мм. Нельзя использовать с другими сериями клемм, даже если они имеют аналогичное сечение.

Безопасность и стандарты

Перемычка выполнена из медного сплава с омеднённой поверхностью, обеспечивает надёжную проводимость и устойчивость к окислению. Соответствует требованиям безопасности для электроустановок до 1000 В переменного тока. Работает в температурном диапазоне от -25C до +70C. Не предназначена для эксплуатации во взрывоопасных средах.

Преимущества

• Ускоряет монтаж: заменяет до 9 отдельных проводов одним элементом
• Минимизирует риск ошибок: исключает перепутывание фаз и нулевых проводников
• Повышает надёжность: металлический контакт менее подвержен нагреву, чем многожильный провод
• Обеспечивает эстетичный вид сборки: компактная форма снижает громоздкость внутри щита

Ограничения применения

• Не применяется в цепях с током выше 32 А - возможен перегрев и деформация контактов
• Не подходит для переменного тока частотой более 50–60 Гц (не для высокочастотных систем)
• Запрещено применять в условиях постоянной вибрации без дополнительной фиксации - возможна самопроизвольная выскальзывание
• Не предназначен для работы в помещениях с повышенной влажностью без защиты корпуса

Примеры использования

• Подключение трёхфазной сети в автоматическом выключателе с несколькими полюсами
• Связка нулевых клемм в распределительной коробке
• Объединение входов датчиков в системе управления конвейера
• Формирование общей шины заземления в щите освещения

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны и не повреждены - грязь или деформация могут вызвать плохой контакт
• При использовании двух перемычек (в комплекте) - убедитесь, что они установлены на одинаковые группы клемм, чтобы избежать короткого замыкания
• Рекомендуется после монтажа проверить затяжку клемм - перемычка не должна препятствовать правильному зажиму проводов
• Артикул yct13-00-2-k03-004-ec-10p имеет фиксированный шаг - не используйте её для клемм с другим интервалом, даже если сечение совпадает
