Перемычка для КПИ-2,5мм2 10PIN | YZN11FBS-002-10P IEK

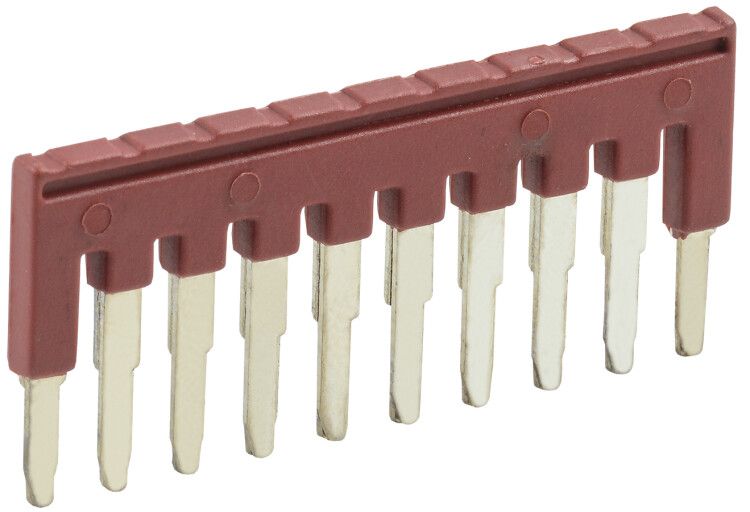

Перемычка для клеммной колодки КПИ-2,5 мм2 10PIN от IEK предназначена для быстрого и надёжного соединения нескольких клемм в одной цепи. Эта гребенчатая перемычка устанавливается в клеммы серии КПИ и обеспечивает электрический контакт между десятью точками без необходимости прокладывать отдельные провода.

Назначение и область применения

Перемычка для клеммной колодки КПИ-2,5 мм2 10PIN используется для создания параллельных соединений между соседними клеммами в пружинных клеммных колодках КПИ. Применяется в распределительных щитах, автоматических выключателях, устройствах защиты и управления, где требуется одновременное подключение нескольких проводников к одной фазе или нулевому проводу. Подходит для систем освещения, управления двигателями, контрольных панелей и других устройств с компактным монтажом.

Технические характеристики

• Тип: гребенчатая перемычка с 10 выводами
• Номинальный ток: 24 А - позволяет безопасно передавать значительную нагрузку без перегрева
• Номинальное напряжение: 800 В - рассчитана на работу в сетях до высоких напряжений, включая промышленные системы
• Сечение провода: 2,5 мм2 - совместима с кабелями и проводами этого сечения, используемыми в клеммах КПИ
• Материал контактов: медь - обеспечивает низкое переходное сопротивление и долгий срок службы
• Изоляция: да - корпус выполнен из термостойкого диэлектрика, предотвращает замыкание между соседними клеммами
• Цвет: красный - визуально отличает эту перемычку от других, упрощает идентификацию в сложных схемах
• Срок службы: 15 лет - при соблюдении условий эксплуатации сохраняет работоспособность длительное время

Совместимость и монтаж

Перемычка для клеммной колодки КПИ-2,5 мм2 10PIN совместима исключительно с клеммными колодками серии КПИ, имеющими стандартные пазы под гребёнку с шагом 5 мм. Монтаж выполняется втычным способом: просто вставьте перемычку в пазы клемм до характерного щелчка. Убедитесь, что все 10 контактов точно попали в свои места - один неверно установленный штырь может вызвать плохой контакт или повредить клемму. Не применяйте силу - если не входит легко, проверьте правильность ориентации.

Безопасность и стандарты

Перемычка выполнена в соответствии с требованиями к безопасности для электроустановок. Изоляционный материал устойчив к нагреву и горению, защищает от случайного прикосновения к токоведущим частям. Напряжение 800 В и ток 24 А соответствуют нормам для промышленного оборудования. Соответствие стандартам IEC 60947-7-1 и ГОСТ Р 50030.5.2 подтверждается сертификацией IEK.

Преимущества

• Заменяет до 9 отдельных перемычек - экономит место и снижает количество точек соединения
• Гребенчатая форма гарантирует равномерное давление на все контакты - минимизирует риск окисления и перегрева
• Красный цвет ускоряет диагностику - сразу видно, какие клеммы соединены между собой
• Не требует инструментов - установка и демонтаж осуществляются руками
• Высокая механическая прочность - не деформируется при многократном использовании

Ограничения применения

• Подходит только для клемм КПИ с шагом 5 мм - несовместима с другими типами клемм (например, WAGO, Phoenix Contact)
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации - возможна самопроизвольная выскальзывание
• Работает только с проводниками сечением до 2,5 мм2 - большие провода не войдут в клеммы, к которым она подключена
• Не предназначен для внешней установки - хотя имеет изоляцию, IP-защита не предусмотрена

Примеры использования

• Объединение всех нулевых клемм в распределительном щите
• Создание общей фазы для группы светильников или розеток
• Подключение нескольких входов контроллера к одному сигналу
• Сборка цепей управления в панелях станков и конвейеров

Практические советы

• Перед установкой проверьте, чтобы все клеммы были свободны и не зажимали провода - иначе перемычка не встанет до упора
• При замене старой перемычки - сначала отключите питание, затем осторожно выньте её, не повредив клеммы
• Если нужна перемычка на меньшее число клемм - можно использовать 2-, 3- или 5-pin версии; 10-pin - оптимальна для длинных рядов
• Не комбинируйте перемычки от разных производителей - даже при совпадении размеров могут отличаться допуски и материалы
• Для удобства хранения и поиска - храните перемычки в контейнере с ярлыками по числу контактов
