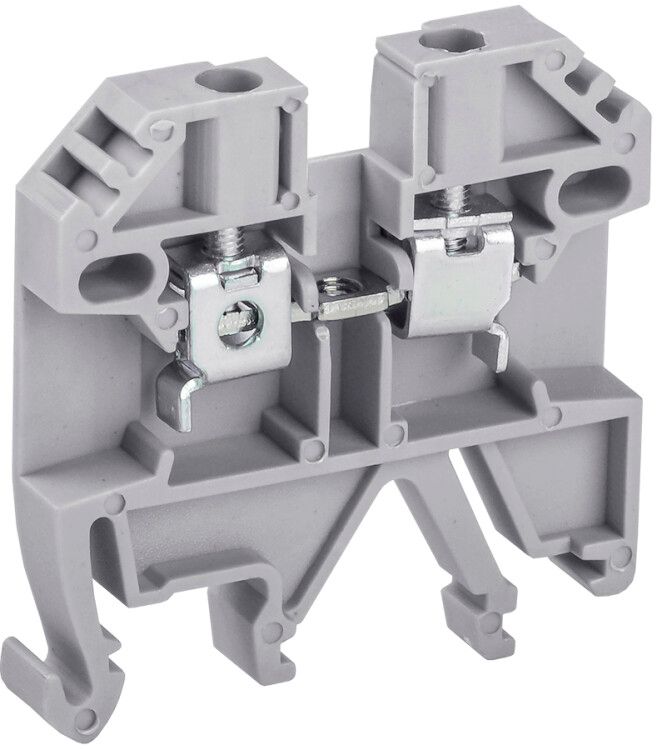

Клемма винтовая КВИ-2,5мм2 серая | YZN30-002-K03 IEK

Клемма винтовая КВИ-2,5мм2 серая от IEK - надёжное винтовое соединение для фиксации проводов сечением 1–4 мм2 в электрощитах на DIN-рейке. Артикул yzn30-002-k03 подходит для сборки распределительных систем с высокой плотностью монтажа.

Назначение и область применения

Клемма винтовая КВИ-2,5мм2 серая используется для создания долговременного и безопасного электрического контакта между проводниками в распределительных щитах. Применяется для подключения фазных, нулевых и защитных (PE) проводов. Подходит для установки в промышленном, коммерческом и жилом оборудовании: автоматические выключатели, УЗО, реле, контроллеры, освещение, системы управления.

Технические характеристики

• Номинальный ток: 24 А - допустимая нагрузка при нормальных условиях эксплуатации
• Номинальное напряжение: 800 В - работает в сетях до 800 В переменного/постоянного тока
• Диапазон сечений: 1–4 мм2 - подходит для медных и алюминиевых проводов указанной площади
• Тип соединения: винтовое - обеспечивает прочную механическую фиксацию при затяжке
• Способ монтажа: на DIN-рейку 35 мм - совместима со стандартными рейками в электрощитах
• Ширина: 6,2 мм - компактная форма позволяет размещать несколько клемм в ограниченном пространстве
• Материал корпуса: полиамид PA - устойчив к перегреву, химическим воздействиям и механическим повреждениям
• Класс воспламеняемости: V0 - материал самозатухающий, не распространяет пламя
• Рабочая температура: от –60 C до +110 C - подходит для экстремальных условий, включая холодные помещения и нагретые шкафы
• Срок службы: 15 лет - рассчитана на длительную эксплуатацию без потери характеристик
• Цвет: серый - соответствует стандартному цветовому кодированию для универсального использования
• Требуется торцевая пластина: да - для завершения сборки группы клемм необходима крышка (не входит в комплект)

Совместимость и монтаж

Клемма винтовая КВИ-2,5мм2 серая легко фиксируется на DIN-рейке 35 мм защёлкой. Монтаж выполняется вручную: клемму просто защёлкивают на рейку, затем ослабляют винт, вставляют подготовленный провод (без зачистки изоляции более чем на 8–10 мм) и затягивают до упора. Для многократного использования рекомендуется применять отвертку с регулируемым моментом. Обязательно используйте торцевую пластину при групповой установке - она предотвращает случайное касание соседних клемм и обеспечивает целостность изоляции всей секции.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу горючести V0 и рассчитана на работу при напряжении до 800 В. Материал корпуса - самозатухающий полиамид, что снижает риск возгорания при перегрузках. Произведена в соответствии с отраслевыми стандартами РФ и ЕАЭС для внутреннего монтажа в электроустановках.

Преимущества

• Высокая плотность монтажа: узкая ширина (6,2 мм) позволяет разместить больше клемм в одном ряду
• Устойчивость к температурным колебаниям - работает даже в неотапливаемых помещениях зимой
• Стандартный цвет - серый вариант удобен для универсального применения, когда цветовая маркировка не обязательна
• Долгий срок службы - 15 лет гарантируют минимальное обслуживание
• Поддержка рекомендованного ассортимента - совместима с другими элементами серии КВИ от IEK

Ограничения применения

• Не предназначен для подключения проводов сечением менее 1 мм2 или более 4 мм2 - возможен перегрев или плохой контакт
• Требует обязательного использования торцевой пластины при групповой установке - без неё есть риск поражения током или замыкания
• Не следует использовать в средах с постоянным воздействием открытого пламени или агрессивных химических паров - хотя материал V0, он не является взрывобезопасным
• Не подходит для частого демонтажа - многократные затяжки винта могут привести к износу резьбы

Примеры использования

• Подключение входных фазных проводов к автоматическому выключателю в этажном щите
• Объединение нулевых проводов от нескольких розеток через одну клемму
• Фиксация защитного провода PE в распределительном шкафу станка
• Сборка цепей управления в пультах автоматизации с использованием нескольких клемм в одной секции

Практические советы

• Перед монтажом зачищайте провод на 8–10 мм - слишком длинная зачистка увеличивает риск замыкания между клеммами
• Затягивайте винт равномерно, без усилия - переусилие может повредить контактную планку
• При установке нескольких клемм рядом всегда закрывайте крайнюю торцевой пластиной - это требование безопасности
• Для цветового различения используйте другие варианты серии: синий (N), зелено-жёлтый (PE), красный (L)
• Проверяйте качество контакта после монтажа - легкий дергающий тест провода покажет надёжность фиксации
