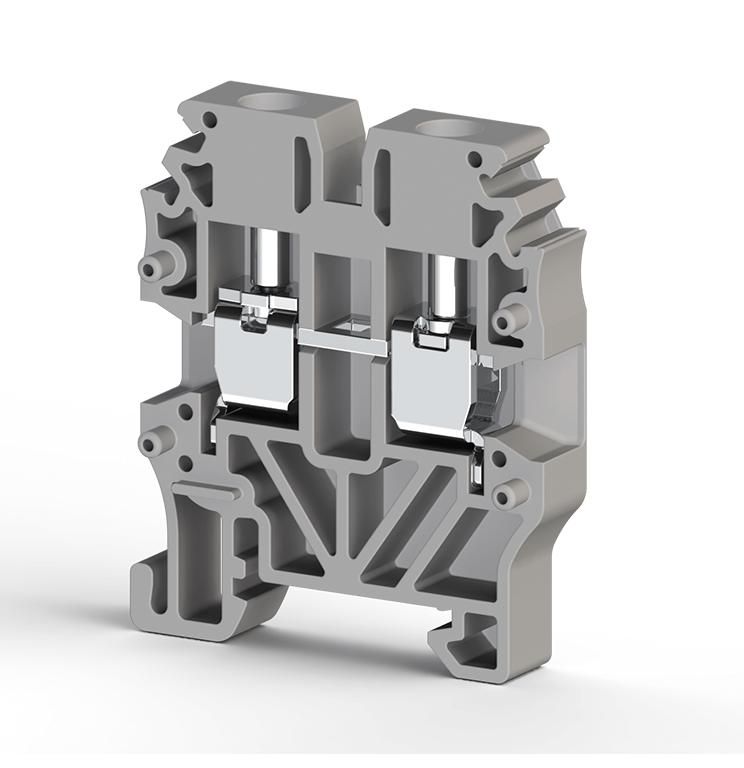

Миниклеммник винтовой 2.5кв.мм сер. MVK2.5 Klemsan 304429

Клеммник винтовой 2.5 мм2 серии MVK2.5 от Klemsan предназначен для надёжного соединения проводов сечением до 2,5 мм2 в распределительных щитах, на пультах управления и других точках коммутации. Этот клеммник сочетает простоту монтажа с высокой механической прочностью, что делает его популярным решением в промышленной автоматике.

Назначение и область применения

Клеммник MVK2.5 используется для создания разъёмных или постоянных электрических соединений между проводами. Подходит для подключения силовых и управляющих цепей с током до 24 А. Часто применяется в панелях управления, системах освещения, приводах, насосах и другом оборудовании, где требуется надёжный контакт без пайки.

Технические характеристики

• Сечение провода: до 2,5 мм2
• Максимальный рабочий ток: 24 А
• Напряжение: до 500 В переменного тока
• Тип зажима: винтовой с плоской площадкой
• Материал контактов: медная сплавная лента с никелированием
• Изоляция: самозатухающий полиамид (UL94 V-0)
• Цвет корпуса: белый
• Рабочая температура: от –25C до +85C

Совместимость и монтаж

Клеммник MVK2.5 монтируется на DIN-рейку шириной 35 мм. Установка происходит защёлкиванием - достаточно совместить выступы на основании с рейкой и слегка надавить. Для подключения провода ослабьте винт, вставьте жилу (без зачистки изоляции - можно использовать провод с опрессованной наконечником или голую жилу), затем затяните винт усилием около 0,2–0,3 Нм. Не перетягивайте - это повредит контактную поверхность.

Безопасность и стандарты

Клеммник соответствует требованиям IEC 60947-7-1 и имеет сертификацию UL. Материалы корпуса соответствуют классу горючести UL94 V-0 - при возгорании материал самостоятельно гаснет. Защита IP20 обеспечивает предотвращение доступа пальцев к токоведущим частям, но не рассчитана на работу во влажной среде или под открытым небом.

Преимущества

• Устойчивый контакт благодаря никелированной медной пластине - снижает риск нагрева и окисления
• Простая фиксация на DIN-рейке - не требует дополнительных креплений
• Чёткая маркировка номеров контактов - удобна при сборке и обслуживании
• Высокая механическая прочность корпуса - выдерживает вибрации и удары в промышленной среде

Ограничения применения

• Не предназначена для многожильных проводов без наконечника - возможен разрыв жил при затяжке
• Не рекомендуется для применений с частыми вибрациями без дополнительной фиксации (например, на движущихся механизмах)
• Запрещено использование в условиях повышенной влажности, пыли или агрессивных средах - отсутствует герметизация
• Не подходит для проводов сечением более 2,5 мм2 - есть риск перегрева и выхода из строя

Примеры использования

• Подключение терморегуляторов к теплому полу
• Соединение датчиков и исполнительных механизмов в панелях управления станков
• Разводка цепей освещения в распределительных щитах
• Фиксация проводов от преобразователей частоты к двигателям

Практические советы

• Перед установкой зачищайте жилы на 8–10 мм - слишком длинная зачистка увеличивает риск замыкания
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка”, чтобы избежать выпадения жил
• Проверяйте плотность затяжки винта через месяц после первого запуска - возможно ослабление при первичном прогреве
• При необходимости замены - отключите питание, открутите винт и осторожно потяните провод - не дергайте за изоляцию
• Артикул 304429 и модель MVK2.5 от Klemsan часто используются как запасные части - храните несколько штук на складе для быстрой замены
