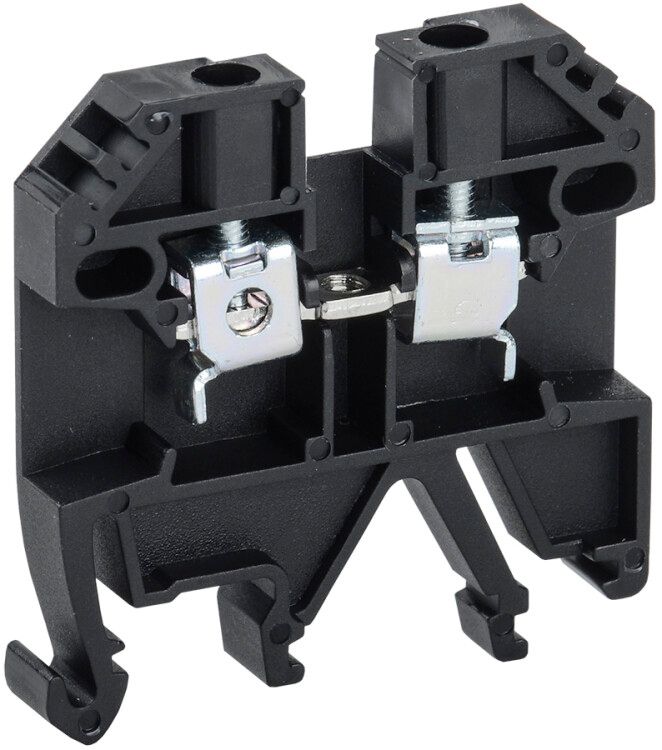

Клемма винтовая КВИ-2,5мм2 черная, 24А, 800В IEK (ИЭК) YZN30-002-K02

Клемма винтовая КВИ-2,5мм2 черная от IEK - надёжное винтовое соединение для фиксации проводов сечением 1–4 мм2 в электрощитах на DIN-рейке. Артикул yzn30-002-k02 обеспечивает долговременную работу при напряжении до 800 В и токе до 24 А.

Назначение и область применения

Клемма винтовая КВИ-2,5мм2 черная используется для создания прочных и долговечных электрических соединений между проводниками в распределительных щитах. Подходит для подключения фазных, нулевых и защитных проводов (PE). Применяется в промышленном оборудовании, автоматических системах управления, силовых цепях и других установках, где требуется компактное и безопасное соединение на DIN-рейке.

Технические характеристики

• Диапазон сечений провода: 1–4 мм2 - позволяет использовать одножильные и многожильные провода стандартных сечений
• Номинальный ток: 24 А - рассчитана на нагрузки средней мощности
• Номинальное напряжение: 800 В - подходит для сетей переменного и постоянного тока до этого значения
• Способ монтажа: крепление на DIN-рейку 35 мм - совместима со стандартными направляющими в электрощитах
• Ширина: 6,2 мм - компактный размер, экономит место в шкафу
• Материал корпуса: полиамид PA - высокая механическая прочность и термостойкость
• Рабочая температура: от –60 C до +110 C - работает в экстремальных условиях, включая холодные помещения и нагреваемые зоны
• Класс воспламеняемости: V0 - материал самозагасает при контакте с огнём
• Срок службы: 15 лет - длительная эксплуатация без потери характеристик
• Позиция подключения: сбоку - удобно для прокладки проводов параллельно рейке
• Цвет: чёрный - соответствует стандартной цветовой маркировке для общих проводников

Совместимость и монтаж

Клемма винтовая КВИ-2,5мм2 черная устанавливается на стандартную DIN-рейку 35 мм без дополнительных креплений. Для правильной работы требуется установить торцевую пластину - она замыкает цепь между соседними клеммами и предотвращает случайное отключение при вибрациях. Монтаж выполняется вручную: защёлкивание на рейку, затем затяжка винта отверткой. Не требует специального инструмента.

Безопасность и стандарты

Клемма соответствует требованиям безопасности по классу горючести V0 и рассчитана на работу при максимальном напряжении 800 В. Материал корпуса - самозагасающий полиамид, что снижает риск распространения пламени. Соответствует общепринятым нормам для внутреннего монтажа в электрошкафах.

Преимущества

• Высокая механическая прочность корпуса из полиамида - выдерживает удары и давление при сборке
• Устойчивость к широкому диапазону температур - надёжна даже в неотапливаемых помещениях
• Стандартная ширина и форма - легко комбинируется с другими элементами на DIN-рейке
• Фиксированная позиция подключения сбоку - упрощает маршрутизацию проводов и снижает перегрузку пространства
• Поддержка торцевой пластины - обеспечивает последовательное соединение нескольких клемм без внешних перемычек

Ограничения применения

• Не предназначен для частого демонтажа - многократное откручивание винта может повредить контактную группу
• Требует обязательного использования торцевой пластины для многошагового соединения - без неё невозможно создать цепочку из нескольких клемм
• Не рекомендован для проводов сечением менее 1 мм2 или более 4 мм2 - возможен перегрев или плохой контакт
• Не имеет защиты от бросков напряжения или помех - не заменяет устройства защиты

Примеры использования

• Распределение фазы между несколькими устройствами в автоматическом шкафе
• Подключение нулевой шины в распределительном щите жилого дома
• Объединение защитных проводников PE в промышленных станках
• Сборка контрольных цепей на заводе с использованием множества клемм в одной рейке

Практические советы

• Перед монтажом зачистите провод до 8–10 мм - слишком длинная зачистка может вызвать замыкание на корпус
• Затягивайте винт равномерно, без усилия - переусилие повредит контакт, недотянутый винт вызывает нагрев
• Используйте торцевую пластину всегда, когда соединяете несколько клемм подряд - это гарантирует целостность цепи
• Выбирайте цвет клеммы по функциональному назначению: чёрный - для фазы/нуля, желто-зелёный - только для PE
• Проверьте соответствие сечения провода - использование провода 6 мм2 вместо 4 мм2 может привести к оплавлению контакта
