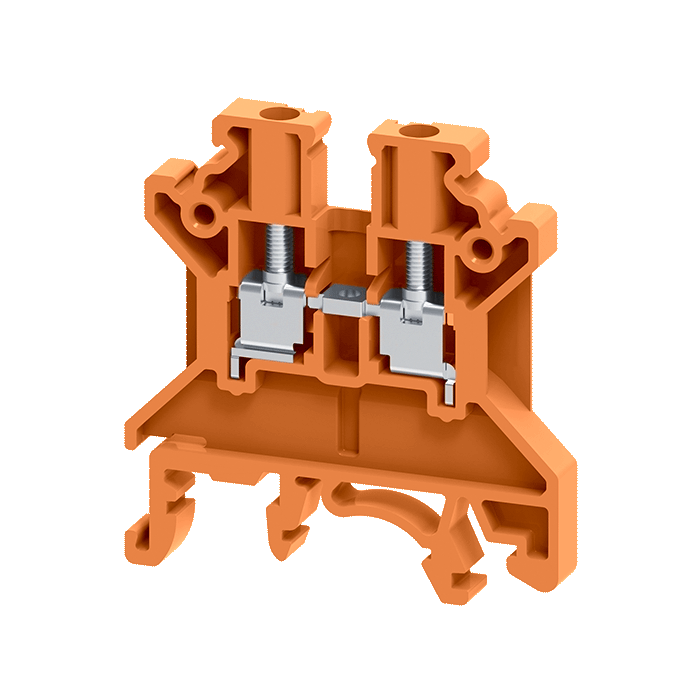

Клемма проходная 2,5 кв.мм винтовая OptiClip CTS-2,5-I-24A-(0,2-2,5)-оранжевый - 348883 КЭАЗ

Клемма проходная винтовая 2,5 кв.мм 24А 1000В оранжевый (PA) КЭАЗ — это надежный элемент для создания постоянного электрического соединения между двумя участками цепи, устанавливается на DIN-рейку и подходит для слаботочных и силовых систем до 1000 В. Артикул 348883 обеспечивает совместимость с типичными распределительными щитами и оборудованием КЭАЗ.

Назначение и область применения

Клемма проходная винтовая 2,5 кв.мм 24А 1000В оранжевый (PA) КЭАЗ используется для передачи тока без разрыва цепи — то есть провода заходят с одной стороны и выходят с другой. Подходит для сборки щитов управления, автоматических линий, освещения, промышленной автоматики и оборудования с высокой степенью вибрации. Применяется там, где требуется прочное, долговечное и проверенное соединение без пайки.

Технические характеристики

• Номинальное напряжение: 1000 В — допустимо использование в сетях переменного и постоянного тока до этого значения;
• Номинальный ток: 24 А — максимальный рабочий ток при нормальных условиях;
• Диапазон сечений проводов: 0,2–2,5 мм² — подходят одножильные и многожильные провода, включая зачищенные жилы с опрессовкой;
• Тип соединения: винтовое — фиксация осуществляется затяжкой винта, требует регулярной проверки момента;
• Способ монтажа: установка на DIN-рейку 35 мм — совместима со всеми стандартными шкафами и панелями;
• Ширина / шаг подключения: 5 мм — позволяет компактно располагать несколько клемм рядом;
• Материал корпуса: полиамид PA — термостойкий, самозатухающий, устойчив к химическим воздействиям;
• Рабочая температура: от –40 °C до +85 °C — работает в холодных помещениях и нагреваемых зонах;
• Класс воспламеняемости: V0 — материал не поддерживает горение, соответствует требованиям безопасности;
• Цвет: оранжевый — стандартизированная цветовая маркировка для быстрой идентификации;
• Количество уровней: один — каждая клемма имеет одну пару вход/выход;
• Позиция соединения: сбоку — провода вводятся перпендикулярно к рейке, что удобно при плотной компоновке.

Совместимость и монтаж

Клемма проходная винтовая 2,5 кв.мм 24А 1000В оранжевый (PA) КЭАЗ легко монтируется на любую DIN-рейку 35 мм. Для установки достаточно защелкнуть её в паз рейки — никаких инструментов не требуется. Монтаж проводов: зачистите жилу на 6–8 мм, вставьте в зажим, затяните винт усилием 0,2–0,3 Н·м (не более!). Перед первым запуском рекомендуется повторно проверить затяжку после 1–2 часов работы — особенно при больших нагрузках. Учитывайте ширину 5 мм: при групповой установке оставляйте минимальный зазор 1–2 мм между соседними клеммами для теплоотвода.

Безопасность и стандарты

Изоляционный корпус выполнен из материала класса V0 — он не распространяет пламя и выдерживает испытания на возгорание по UL94. Клемма соответствует требованиям IEC 60947-7-1 для коммутационных устройств. Рабочее напряжение 1000 В позволяет использовать её в системах до 690 В переменного тока (по EN 60204-1) и в высоковольтных цепях постоянного тока. Цвет оранжевый — не является случайным: в промышленной практике он часто указывает на цепи с повышенным потенциалом или питанием выше 50 В.

Преимущества

• Газонепроницаемость — внутренняя часть герметично закрыта, исключает окисление контактов даже во влажной среде;
• Устойчивость к вибрации — благодаря механической фиксации винтом и качественной форме контактной площадки, соединение не ослабевает при работе станков и транспорта;
• Низкое переходное сопротивление — минимизирует потери энергии и нагрев при длительной нагрузке 24 А;
• Надежное соединение — не требует специального инструмента, доступно для обслуживания без замены всей группы;
• Стабильность при температурных колебаниях — полиамид сохраняет форму и прочность от –40 °C до +85 °C.

Ограничения применения

Не предназначена для подключения проводов сечением больше 2,5 мм² — попытки вставить толстые жилы повредят механизм. Не следует применять в местах с постоянным погружением в жидкость — хотя корпус защищен, клемма не имеет IP-защиты. Также не рекомендуется использовать в цепях с импульсными токами свыше 100 А в течение долей секунды — возможен пробой изоляции. Отказ от периодической проверки затяжки винта может привести к перегреву и отказу соединения.

Примеры использования

• Подключение датчиков и реле в панели управления станка;
• Разветвление цепей питания в распределительном щите объекта;
• Переход от медного провода к кабельному вводу в частном доме;
• Объединение нескольких цепей освещения в одном месте;
• Формирование последовательных цепей в системах сигнализации или контроля.

Практические советы

• Для многожильных проводов используйте наконечники — они предотвращают расслоение жил при затяжке;
• Затягивайте винт рукой до упора, затем дополнительно — на ¼ оборота; слишком сильное усилие деформирует контактную пластину;
• При использовании в сериях — чередуйте направления ввода проводов для лучшего теплового режима;
• Проверяйте состояние клеммы каждый год при плановом обслуживании щита — особенно если она находится рядом с нагревательными элементами;
• Артикул 348883 совпадает с другими изделиями КЭАЗ Optima — можно заменить аналогичной моделью без изменения схемы монтажа.
