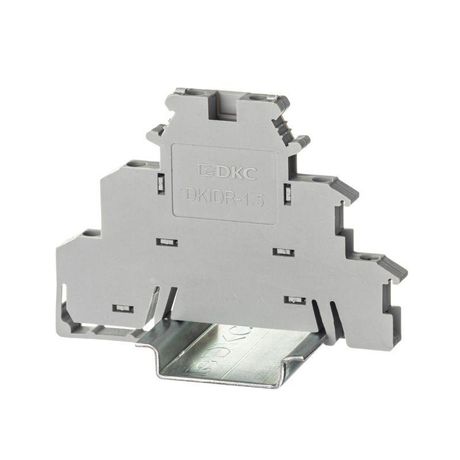

Клемма трехуровневая, винтовой зажим, 6 точек подключения, 2.5 кв.мм, серая | DKIDR-1.5 DKC ДКС

Клемма трехуровневая, винтовой зажим, 6 точек подключения, 2.5 кв.мм, серая от DKC (ДКС) — компактное устройство для надежного соединения нескольких проводов на DIN-рейке. Артикул dkidr-1.5 подходит для слаботочных и силовых цепей с током до 24 А.

Назначение и область применения

Эта клемма используется для создания распределительных соединений между несколькими проводниками в одном месте. Подходит для сборки щитов управления, автоматизации оборудования, систем освещения и контроля. Часто применяется в промышленной автоматике, где требуется много точек подключения в ограниченном пространстве.

Технические характеристики

• Количество контактов: 6 — позволяет подключить до шести проводов одновременно
• Тип подключения: винтовой зажим — обеспечивает прочное механическое соединение
• Диапазон сечений провода: 0,2–2,5 мм² — совместим с большинством медных жил в бытовых и промышленных сетях
• Номинальный ток: 24 А — выдерживает нагрузки типичных управляющих цепей и маломощных двигателей
• Номинальное напряжение: 250 В — безопасно применять в сетях переменного тока до 250 В
• Ширина: 6,2 мм — экономит место на DIN-рейке
• Высота: 54,5 мм — удобная высота для доступа к винтам
• Способ монтажа: фиксация на DIN-рейку 35 мм — стандартная установка в электрощитах
• Рабочая температура: от –40 °C до +105 °C — работает в суровых условиях, включая холодные склады и нагреваемые помещения
• Материал корпуса: термопласт PA 6.6 — прочный, устойчив к перегрузкам и химическим воздействиям
• Класс воспламеняемости: V0 UL-94 — самозагасающий материал, снижает риск распространения пламени
• Цвет: серый — соответствует промышленному дизайну и легко различается на фоне других элементов
• Позиция соединения: сбоку — провода заходят параллельно, что упрощает маршрутизацию кабелей

Совместимость и монтаж

Клемма трехуровневая, винтовой зажим, 6 точек подключения, 2.5 кв.мм, серая (артикул dkidr-1.5) устанавливается на стандартную DIN-рейку 35 мм. Для монтажа достаточно защелкнуть её на рейке до характерного щелчка. Каждый контакт имеет собственный винт — затягивать следует равномерно, без усилия, чтобы не повредить жилу. Перемычки внутри клеммы уже установлены — они замыкают все три уровня между собой, поэтому сигнал передаётся через всю группу. Убедитесь, что зачищенная часть провода не превышает 8 мм — этого достаточно для надежного контакта.

Безопасность и стандарты

Корпус изготовлен из материала с классом горючести V0 по UL-94 — он не поддерживает горение и самостоятельно гаснет после удаления источника пламени. Это требование актуально для промышленных электроустановок. Номинальное напряжение 250 В и рабочий ток 24 А соответствуют требованиям EN 60947-7-1 для коммутирующих устройств. Применение в соответствии с нормами ПУЭ и ГОСТ Р 50030.5.5.

Преимущества

• Шесть точек подключения в одном модуле — минимизирует количество комплектующих и ускоряет сборку
• Фиксация на DIN-рейке — исключает необходимость дополнительных креплений
• Стандартный шаг 6,2 мм — легко сочетается с другими клеммами серии Винтовые клеммы от DKC
• Высокая термостойкость — сохраняет целостность даже при длительной работе при +105 °C
• Заливка внутренних контактов — предотвращает окисление и снижает переходное сопротивление

Ограничения применения

• Не предназначен для многожильных проводов без наконечников — рекомендуется использовать кабельные наконечники типа “штырь” или “вилка” для проводов более чем 1,5 мм²
• Не рассчитана на постоянные импульсные нагрузки выше 24 А — для частых пусков двигателей нужна специализированная клемма
• Не допускается использование в средах с агрессивными химическими веществами — хотя корпус устойчив, контакты могут подвергаться коррозии
• Не подходит для подключения алюминиевых проводов — материал зажима оптимизирован для меди

Примеры использования

• Подключение датчиков температуры и давления в пульте управления станком
• Распределение сигнала от одного выхода PLC ко всем исполнительным механизмам
• Объединение нулевых проводов в распределительном щите
• Сборка цепей питания световой индикации на панели оператора
• Интерфейсы связи RS-485, где требуется единая точка заземления и подключения экранирующего провода

Практические советы

• Перед монтажом проверьте сечение провода — не используйте жилы меньше 0,2 мм² или больше 2,5 мм², иначе контакт будет ненадежным
• Зачищайте провода на 7–8 мм — слишком длинная зачистка может вызвать замыкание между соседними контактами
• После затяжки винта потяните за провод — если он не выскальзывает, соединение выполнено правильно
• При использовании в вибрационных средах (например, на конвейерах) дополнительно закрепите клемму клеем или хомутом
• Для обслуживания — отключите питание, затем ослабьте винт и извлеките провод. Не используйте инструменты с острыми кромками рядом с корпусом — можно повредить изоляцию
