Клемма ЗНИ 2.5мм.кв. синий Navigator - 20287 61215

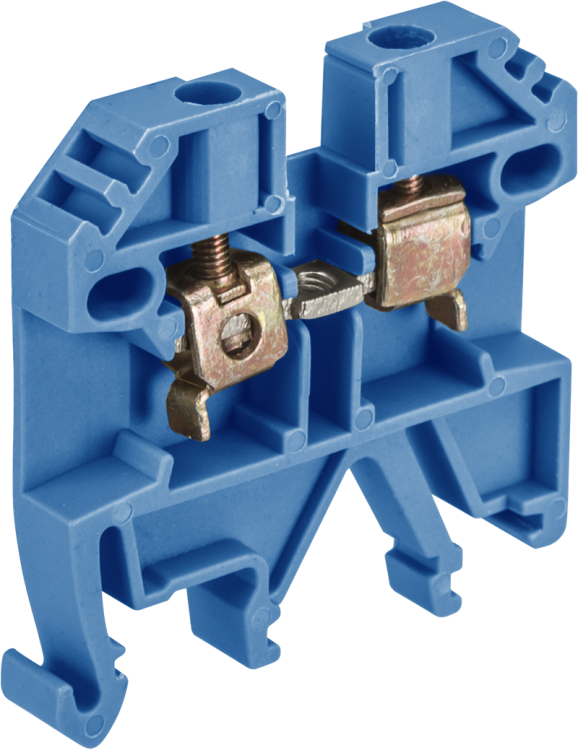

Зажим клеммный проходной 2.5 мм² синий NTB-JXB-2.5-24-B — это надёжный элемент для создания последовательных соединений в распределительных щитах. Продукт серии NTB-JXB от бренда Navigator предназначен для фиксации одножильных и многожильных проводников сечением 2,5 мм² в цепях до 750 В, обеспечивая устойчивый контакт и удобство сборки на DIN-рейке.

Назначение и область применения

Зажим клеммный проходной 2.5 мм² синий NTB-JXB-2.5-24-B используется для электрического и механического соединения проводников в низковольтных сетях — как переменного, так и постоянного тока. Особенно эффективен при монтаже нулевых шин, заземления и перемычек между модульными устройствами в щитах управления, автоматики и освещения. Подходит для промышленных, коммерческих и жилых объектов.

Технические характеристики

• Поперечное сечение провода: 2,5 мм² — оптимально для медных проводов 1–2,5 мм²;
• Номинальный ток: 24 А — выдерживает нагрузки типичных бытовых и промышленных контуров;
• Номинальное напряжение: 750 В — безопасно применять в сетях до 690 В AC/DC;
• Тип присоединения: винтовое — позволяет плотно затянуть провод без повреждения жилы;
• Количество контактов: один — каждый зажим работает как отдельный проходной узел;
• Количество уровней: один — не имеет внутренних перегородок, все контакты связаны;
• Материал корпуса: термопласт (полиамид 6,6) — высокая теплостойкость (до 130 °C), самозагасающий (класс V1);
• Материал контакта: латунь (минимум 55% меди) — хорошая проводимость и долговечность;
• Цвет: синий — стандартизированная маркировка для нулевых проводников;
• Степень защиты: IP20 — защищён от прикосновения пальцами, но не от пыли и влаги;
• Рабочий температурный диапазон: от -50 до +90 °C — подходит для холодных и нагреваемых помещений;
• Установка замыкающей пластины: да — можно соединить несколько зажимов в одну шину;
• Соединённые уровни: да — внутри зажима все точки электрически связаны;
• Внутренне связанные уровни: да — ток проходит через весь контактный элемент без внешних перемычек;
• Позиция соединения: сверху — провода вводятся вертикально, что упрощает компоновку;
• Гарантия: 60 месяцев — подтверждает качество материалов и производства;
• Способ монтажа: DIN-рейка / G-рейка — совместим с большинством стандартных щитов.

Совместимость и монтаж

Зажим клеммный проходной 2.5 мм² синий NTB-JXB-2.5-24-B легко фиксируется на любой DIN-рейке шириной 35 мм или G-рейке. Для установки достаточно защёлкнуть его на рейке — никаких инструментов не требуется. Монтаж проводов: оголите жилу на 8–10 мм, вставьте в гнездо и закрутите винт моментом около 0,3 Н·м. Не переусердствуйте — перетяжка может повредить латунную пластину. Учитывайте, что зажим не рассчитан на провода больше 2,5 мм² — использование более толстых жил недопустимо.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок низкого напряжения. Материал корпуса класса V1 не поддерживает горение — снижает риск распространения пламени при аварии. Латунные контакты обеспечивают стабильный токопроводящий слой, предотвращая перегрев. IP20 не требует герметизации, поэтому зажим применяется только во внутренних помещениях, где исключена попадание воды и пыли.

Преимущества

• Электрическая связь внутри одного зажима — не нужны дополнительные перемычки;
• Возможность соединения нескольких единиц через замыкающую планку — формирование цельной шины;
• Синий цвет — сразу видна функциональная роль (нулевой проводник), снижает риск ошибок при обслуживании;
• Высокая термостойкость корпуса — сохраняет форму даже при кратковременных перегрузках;
• Оцинкованные винты — устойчивы к коррозии, не требуют смазки;
• Долгий срок службы — гарантия 5 лет подтверждает надёжность материала и технологии.

Ограничения применения

• Не использовать вне закрытых щитов — степень защиты IP20 не защищает от влаги и пыли;
• Не подходят для алюминиевых проводов — материал контакта не адаптирован под оксидацию алюминия;
• Не допускается подключение проводов сечением более 2,5 мм² — возможен перегрев и деформация;
• Не рекомендован для частых отсоединений — винтовые зажимы лучше работают при одном монтаже;
• Не использовать в условиях повышенной вибрации без дополнительной фиксации — возможен ослабление контакта.

Примеры использования

• Подключение нулевой шины в этажном щите квартиры;
• Объединение выводов УЗО и автоматических выключателей в одной точке;
• Создание общей шины заземления в распределительном пункте;
• Формирование перемычек между модулями в контроллере станка;
• Сборка цепей управления в системах кондиционирования и вентиляции.

Практические советы

• Перед монтажом проверяйте, чтобы провод был полностью вставлен — не должно быть просвета между изоляцией и зажимом;
• При соединении нескольких зажимов используйте оригинальные замыкающие пластины — они обеспечивают равномерный контакт;
• Для многожильных проводов используйте наконечники — это увеличит надёжность и продлит срок службы;
• При групповой установке оставляйте минимум 5 мм свободного места между соседними зажимами — для доступа отвертки;
• Проверяйте затяжку винтов после первых 10–15 часов работы — возможно ослабление при “приработке” металла.
