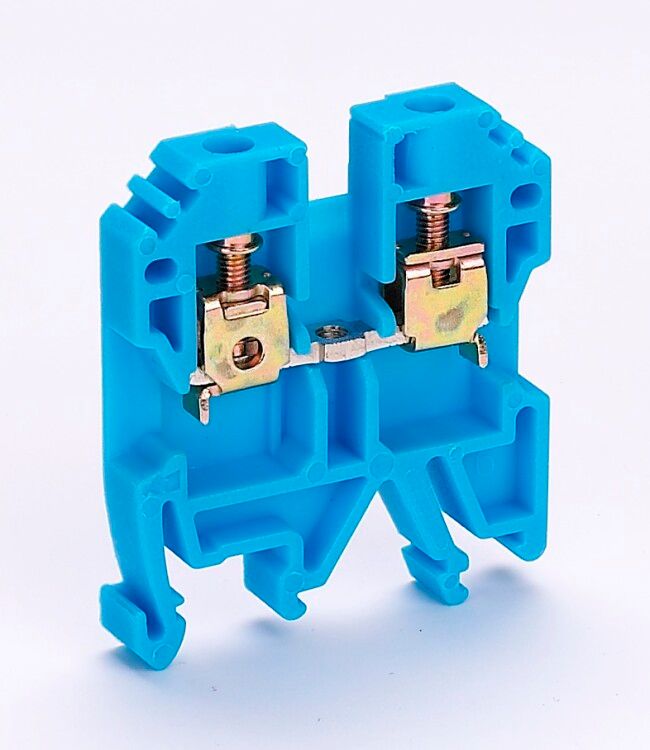

Зажим наборный 24А 2,5мм2 синий ЗН-101 | 32421DEK DEKraft APC

Зажим наборный ЗН-101 24А 2,5 мм2 синий от DEKraft предназначен для надёжного соединения проводов в распределительных щитах. Этот зажим используется преимущественно для подключения нулевого рабочего проводника и совместим с DIN-рейкой 35 мм. Артикул 32421dek - часть серии ЗН-101, известной простотой монтажа и долговечностью.

Назначение и область применения

Зажим наборный ЗН-101 24А 2,5 мм2 синий применяется для создания электрических соединений в силовых цепях постоянного и переменного тока. Его основная задача - безопасное подключение нулевых (N) проводников в распределительных щитах жилых, коммерческих и промышленных объектов. Подходит для установки в автоматических выключателях, УЗО, модульных устройствах защиты. Цвет синий соответствует стандартному обозначению нулевого провода по ГОСТ Р 50462.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Диапазон сечений проводов: 1,0–2,6 мм2 (оптимально - 1,5–2,5 мм2)
• Количество контактов: 2 (вход и выход)
• Тип соединения: болтовое с зажимом через пластину
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Ширина изделия: 6 мм
• Цвет корпуса: синий
• Материал корпуса: термопласт (полиамид)
• Материал контактных элементов: латунь
• Позиция подвода проводов: сверху
• Количество в упаковке: 50 шт.

Совместимость и монтаж

Зажим наборный ЗН-101 24А 2,5 мм2 синий легко фиксируется на стандартной DIN-рейке 35 мм за счёт защёлкивающего механизма. Для монтажа достаточно плотно прижать изделие к рейке до характерного щелчка. Отсоединить можно, слегка поддев плоской отверткой язычок фиксатора. Болтовое соединение требует затяжки винта моментом около 0,2–0,3 Нм - перетягивать нельзя, чтобы не повредить латунную клемму. Провод необходимо зачистить на длину 8–10 мм. Обязательно проверьте соответствие сечения провода указанному диапазону - использование более толстых проводов недопустимо.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней электромонтажной аппаратуры. Материал корпуса - самозагасающий термопласт, устойчивый к нагреву до +120 C. Латунные клеммы обеспечивают хорошую электропроводность и антикоррозийную стойкость. Применение в соответствии с ГОСТ Р 50462 и IEC 60947-7-1 рекомендовано для систем TN-S и TN-C-S.

Преимущества

• Двойной обжим проводника благодаря насечкам на клемме - снижает риск ослабления соединения при вибрации или температурных колебаниях
• Узкая форма (6 мм) позволяет компактно размещать несколько зажимов в одном ряду на DIN-рейке
• Высокая механическая прочность корпуса из полиамида
• Чёткая цветовая маркировка (синий) исключает путаницу при сборке
• Удобство замены и обслуживания - доступ к винту без демонтажа всей группы

Ограничения применения

• Не предназначено для подключения многожильных проводов без наконечников - возможен обрыв отдельных жил
• Не допускается применение для фазных проводников - цветовое обозначение и сертификация ориентированы только на N-проводник
• Не использовать в условиях повышенной влажности вне закрытых щитов - отсутствует защита IP
• Не подходят для проводов сечением менее 1,0 мм2 или более 2,6 мм2 - риск плохого контакта или деформации клеммы

Примеры использования

• Подключение нулевой шины в квартирном щите после УЗО
• Разветвление PEN-провода в этажном распределительном устройстве
• Объединение нескольких нулевых проводов от светильников, розеток и бытовой техники
• Формирование группового нуля в промышленных панелях управления

Практические советы

• Перед затяжкой винта убедитесь, что все жилы полностью вошли в клемму - видимые торчащие части увеличивают риск возгорания
• Для многожильных проводов используйте наконечники типа ШМ или ШЛ - они предотвращают расслоение жил
• При сборке щита располагайте зажимы ЗН-101 рядом с УЗО или автоматами, которые они питают - так минимизируете длину перемычек
• Не смешивайте этот зажим с другими типами на одной рейке без учёта нагрузки - каждый имеет свою максимальную мощность
• Проверяйте состояние контактов каждые 1–2 года - особенно в помещениях с высокой запылённостью
