Зажим наборный заземляющий 24A 2,5мм2 ЗН-101 | 32418DEK DEKraft APC

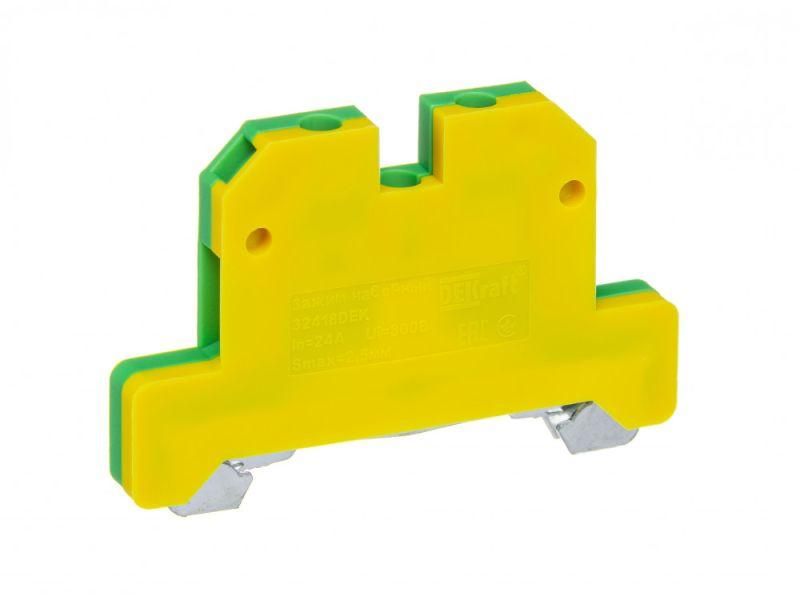

Зажим наборный заземляющий 24А 2,5 мм2 ЗН-101 от DEKraft предназначен для надежного подключения защитного нулевого провода (PE) в распределительных щитах. Этот зажим сочетает простую установку на DIN-рейку, двойной обжим провода и высокую долговечность - идеально подходит для промышленных и жилых объектов.

Назначение и область применения

Зажим наборный заземляющий 24А 2,5 мм2 ЗН-101 используется исключительно для подключения защитного заземляющего проводника (PE) в электрических щитах. Цвет - желто-зеленый - соответствует требованиям ГОСТ Р 50462 и позволяет сразу отличить заземление от фазных и нулевых рабочих проводов. Применяется в системах TN-S и TN-C-S, где требуется надежное соединение заземления с шиной PE.

Технические характеристики

• Номинальный ток: 24 А - выдерживает длительную нагрузку без перегрева
• Диапазон сечений проводов: 1,0–2,7 мм2 - совместим с медными проводами 1,5 и 2,5 мм2, наиболее распространенными в бытовой и промышленной автоматике
• Тип соединения: болтовое - обеспечивает прочное и проверяемое контактное соединение
• Способ монтажа: крепление на DIN-рейку 35 мм - стандартная система для современных щитов
• Количество контактов: 2 - один вход для провода, один выход для перемычки
• Ширина: 6 мм - компактный размер, экономит место в щите
• Количество уровней: 1 - однорядное исполнение
• Позиция соединения: сверху - удобно для подвода проводов с верхних кабельных каналов
• Материал корпуса: термопласт (полиамид) - устойчив к нагреву, механическим воздействиям и химическим средам
• Материал клемм и винтов: латунь - хорошая проводимость, антикоррозийная стойкость
• Цвет: желто-зеленый - стандартизирован для заземляющих элементов
• Требуется торцевая пластина: да - для завершения сборки цепочки зажимов необходимо использовать заглушку

Совместимость и монтаж

Зажим наборный заземляющий 24А 2,5 мм2 ЗН-101 легко фиксируется на стандартной DIN-рейке 35 мм защелкивающимся механизмом. Для правильной сборки нескольких зажимов в ряд обязательно используйте торцевую пластину - она предотвращает случайное выпадение и обеспечивает целостность группы. Подключение провода осуществляется через верхний болт: зачищенный провод вставляется в гнездо и затягивается отверткой. Благодаря насечкам внутри клеммы происходит двойной обжим - провод зажимается как по бокам, так и снизу, снижая риск ослабления контакта.

Безопасность и стандарты

Изделие соответствует требованиям к цветовой маркировке заземляющих проводников по ГОСТ Р 50462. Материалы корпуса и клемм выбраны с учетом норм безопасности для электроустановок до 1000 В. Наличие двух точек обжима повышает надежность соединения и снижает риск возникновения тепловых эффектов при длительной работе.

Преимущества

• Двойной обжим провода - минимизирует риск ослабления контакта даже при вибрациях
• Удобный верхний доступ - не требует демонтажа других элементов при подключении
• Стандартный цвет - исключает путаницу при обслуживании
• Высокая плотность упаковки - 40 штук в упаковке оптимальны для массового монтажа
• Латунные клеммы - обеспечивают стабильную проводимость и долгий срок службы

Ограничения применения

Зажим наборный заземляющий 24А 2,5 мм2 ЗН-101 нельзя применять для подключения фазных или нулевых рабочих проводов - он предназначен только для PE. Также не рекомендуется использовать для проводов сечением более 2,7 мм2 - это может привести к недожиму и перегреву. Не предназначено для внешней установки или помещений с повышенной влажностью без защиты корпуса.

Примеры использования

• Подключение заземляющей шины в этажном щите многоквартирного дома
• Объединение заземляющих проводов от оборудования на производственной линии
• Сборка групповых заземляющих контуров в распределительных пунктах
• Формирование цепочек заземления в щитах управления станков и конвейеров

Практические советы

• Перед монтажом всегда зачищайте провод до металлического блеска - оксиды снижают проводимость
• Не перетягивайте винт - достаточно усилия, чтобы провод не двигался рукой
• При сборке нескольких зажимов в одну цепочку - обязательно закрывайте край торцевой пластиной
• Проверьте соответствие сечения провода: 2,5 мм2 - оптимально, 1,5 мм2 - допустимо, менее 1,0 мм2 - не подходит
• Для больших объектов заказывайте партиями - 40 шт. в упаковке позволяют сэкономить время на замене
