Зажим наборный ЗНИ (JXB24А) 24А, 600В, 0.2-4 мм² IEK (ИЭК) YZN10-002-K03

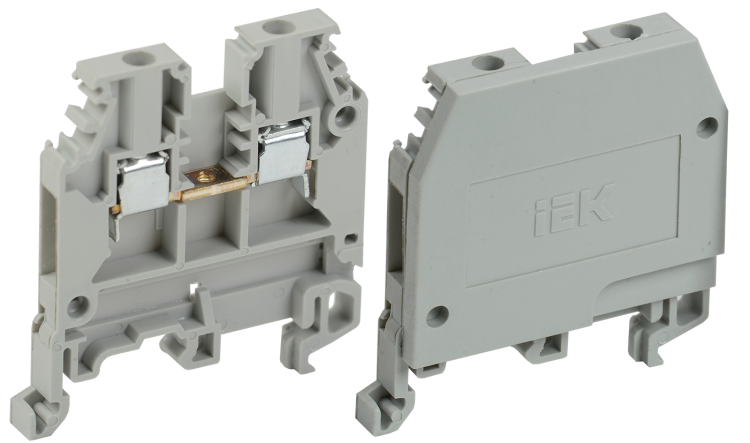

Зажим наборный ЗНИ-2,5 мм2 (JXB24А) серый - это надёжная клемма для компактного и безопасного подключения проводов сечением до 2,5 мм2 на DIN-рейке. Продукт от IEK (ИЭК) с артикулом JXB24А предназначен для распределительных щитов, где важны плотность сборки и долговечность.

Назначение и область применения

Зажим наборный ЗНИ-2,5 мм2 (JXB24А) серый используется для соединения фазных, нулевых и защитных (PE) проводников в электрических щитах. Подходит для слаботочных и силовых цепей с током до 24 А. Часто применяется в промышленной автоматике, системах освещения, бытовых и коммерческих распределительных устройствах. Серый цвет указывает на использование для фазных проводов.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 600 В
• Диапазон сечений провода: 0,2–2,5 мм2
• Тип соединения: винтовой зажим
• Количество контактов: 2 (вход и выход)
• Материал корпуса: полиамид PA, класс горючести V0
• Степень защиты: IP20 (защита от пальцев и крупных предметов, не защищён от воды)
• Цвет: серый
• Ширина: 8,1 мм
• Диапазон рабочих температур: –40…+80 C
• Климатическое исполнение: УХЛ3 (для умеренного и холодного климата, с возможностью работы в помещениях с повышенной влажностью)
• Срок службы: 5 лет
• Способ монтажа: установка на DIN-рейку 35 мм
• Позиция подключения: сбоку
• Требует торцевую пластину: да

Совместимость и монтаж

Зажим наборный ЗНИ-2,5 мм2 (JXB24А) серый монтируется на стандартную DIN-рейку 35 мм. Для правильной сборки требуется установить торцевые пластины - они предотвращают случайное касание соседних клемм и обеспечивают механическую стабильность группы. Подключение проводов осуществляется через винты сбоку: зачищенный провод вводится в гнездо и затягивается отверткой. Не требует специальных инструментов. Обратите внимание: клеммы этой серии не имеют встроенных маркеров - для идентификации используйте внешние этикетки.

Безопасность и стандарты

Корпус выполнен из самозатухающего полиамида класса V0 - материал не поддерживает горение и не распространяет пламя. Соответствует требованиям безопасности для электроустановок в условиях УХЛ3. IP20 обеспечивает базовую защиту от прикосновения, но не рассчитан на влагу или пыль - применение допускается только внутри закрытых щитов. Напряжение 600 В позволяет использовать клемму в сетях до 400 В переменного тока, включая трёхфазные системы.

Преимущества

• Компактная ширина (8,1 мм) - экономия места в щите
• Высокая термостойкость - работает при экстремально низких и высоких температурах
• Надёжный винтовой контакт - минимизирует риск ослабления соединения
• Цветовая маркировка - серый цвет сразу указывает на фазный провод
• Поддержка массового монтажа - совместим с другими элементами серии ЗНИ

Ограничения применения

• Не предназначена для открытого монтажа - IP20 не защищает от влаги, пыли и внешнего воздействия
• Требует обязательного использования торцевой пластины - без неё невозможно собрать группу клемм
• Не имеет встроенного маркера - необходимо использовать внешнюю маркировку
• Не подходит для проводов сечением более 2,5 мм2 - перегрузка вызовет нагрев и повреждение
• Не рекомендуется для частого демонтажа - многократное затягивание/ослабление винта снижает надёжность контакта

Примеры использования

• Распределительный щит жилого дома - подключение фазных проводов к автоматическим выключателям
• Щит управления станком - соединение входных и выходных сигналов датчиков
• Система освещения - распределение фазы между несколькими светильниками
• Автоматизация объектов - сборка групповых клемм для сигнализации и управления

Практические советы

• Перед монтажом проверьте сечение провода - оно должно попадать в диапазон 0,2–2,5 мм2. Меньшие или большие провода не будут надёжно зажаты.
• Обязательно используйте торцевую пластину - она предотвращает замыкание между соседними клеммами и упрощает сборку целой секции.
• Для удобства маркировки применяйте этикетки или термоусадочные трубки - ZNI-серии не имеют внутренней печати.
• Затягивайте винты равномерно - переусиливать нельзя, чтобы не повредить резьбу или изоляцию провода.
• При сборке нескольких клемм в ряд - начинайте с крайней и двигайтесь последовательно, чтобы избежать перекоса.
• Зажим ЗНИ-2,5 мм2 (JXB24А) серый можно сочетать с аналогичными моделями других цветов (синий - N, зелёный - PE) для единообразной цветовой схемы в щите.
