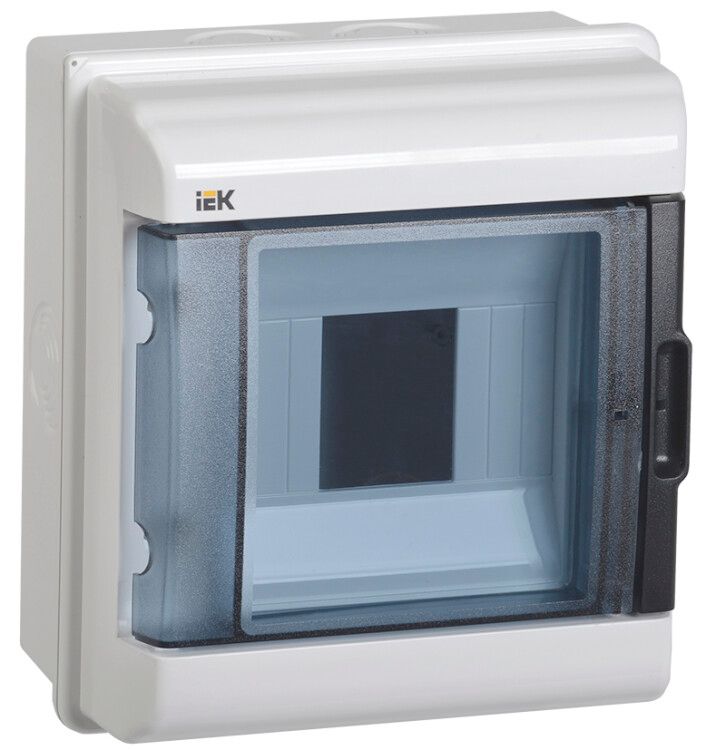

Корпус пластиковый навесной на 5 модулей КМПн-5 IP55 (180х162х108мм) KREPTA | MKP72-N3-05-55 IEK

Корпус пластиковый навесной КМПн-5 IP55 белый открытый монтаж 180х162х108мм от IEK предназначен для монтажа распределительных щитов с модульной аппаратурой в условиях повышенной влажности и запыленности. Артикул mkp72-n3-05-55 соответствует серийному решению KREPTA и рассчитан на работу в сложных средах - от гаражей до уличных объектов.

Назначение и область применения

Корпус КМПн-5 IP55 используется для сборки распределительных щитов, где требуется защита оборудования от пыли и воды. Подходит для ввода и распределения электроэнергии в сетях до 380 В. Обеспечивает безопасную эксплуатацию автоматических выключателей, УЗО, реле и других модульных устройств. Применяется в помещениях с высокой влажностью - гаражах, автомойках, подвалах, лабораториях, мастерских - и на открытом воздухе, например, на фасадах зданий или в кабельных колодцах.

Технические характеристики

• Габариты: 180×162×108 мм - компактный размер для ограниченного пространства
• Степень защиты: IP55 - защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления
• Материал корпуса: термостойкий пластик - устойчив к механическим воздействиям и химически агрессивным средам
• Наличие DIN-рейки: да - позволяет легко монтировать модульные устройства шириной 17,5 мм
• Количество модулей DIN: 5 - вместимость для 5 стандартных модулей (например, один автомат + одно УЗО + два реле)
• Номинальное напряжение: 380 В - совместим с трёхфазными сетями 230/400 В
• Номинальный ток: 63 А - допустимый ток через корпус, не более этого значения
• Тип крышки: закрытого типа - плотно закрывается, предотвращает доступ к токоведущим частям
• Прозрачная дверь: да - позволяет визуально контролировать состояние аппаратуры без вскрытия
• Замок: да - обеспечивает защиту от несанкционированного доступа
• Цвет: белый - снижает нагрев при солнечном освещении, хорошо виден в тёмных местах
• Климатическое исполнение: УХЛ1 - работает при температурах от -40C до +80C, подходит для холодных регионов
• Срок службы: 25 лет - долговечная конструкция при соблюдении условий эксплуатации
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

Корпус КМПн-5 IP55 монтируется открытым способом - к стене с помощью дюбелей или саморезов. Отсутствие требований к углублению в стену делает его подходящим для бетона, кирпича, металла и дерева. Для монтажа используйте крепёж, соответствующий нагрузке и типу поверхности. Диапазон рабочих температур (-40…+80 C) позволяет использовать его даже в неотапливаемых помещениях. Убедитесь, что посадочные места под крепление не перекручиваются - корпус имеет жесткую форму, деформация может повредить уплотнители. DIN-рейка уже установленна, её можно отсоединить при необходимости, но не рекомендуется - это нарушает заводскую комплектацию.

Безопасность и стандарты

Корпус выполнен в соответствии с требованиями ТУ 27.90.33-003-83135016-2017 и обеспечивает уровень безопасности, соответствующий нормам для распределительных устройств. Прозрачная дверь и замок позволяют выполнять обслуживание без риска случайного контакта с токоведущими элементами. Наличие IP55 гарантирует, что внутренние компоненты не подвергаются влиянию внешней среды, что снижает риск аварий. Корпус не является взрывозащищённым - не применяйте в зонах с опасностью взрыва газов или пыли.

Преимущества

• Высокая степень защиты IP55 - надёжная работа в сырых и пыльных условиях
• Прозрачная дверь - возможность контроля состояния аппаратуры без вскрытия
• Замок - исключает несанкционированный доступ, важен для общественных и промышленных объектов
• Широкий диапазон температур - подходит для сурового климата
• Пластиковая конструкция - легче металла, не ржавеет, не проводит ток
• Серия KREPTA - стандартизированная комплектация, совместима с другими изделиями IEK

Ограничения применения

• Не предназначен для установки внутри взрывоопасных зон (взрывоопасные смеси газов, паров, пыли)
• Номинальный ток 63 А - нельзя использовать для цепей с током выше этого значения
• Количество модулей - всего 5, недостаточно для крупных щитов; для большего числа устройств выбирайте модели с большим количеством модулей
• Корпус некомплектный - не содержит автоматические выключатели, УЗО, шины, клеммы; всё оборудование необходимо приобретать отдельно
• Не следует применять в местах постоянного прямого потока воды (например, под душевой кабиной или рядом с мойкой с напором)

Примеры использования

• Распределительный щит на входе в гараж - защита от сырости и пыли
• Щит управления насосной станцией в подвале - устойчив к конденсату
• Наружный щит для освещения территории - выдерживает зимние морозы и летнюю жару
• Автомастерская - защита от масла, грязи и влаги
• Лаборатория с оборудованием - минимизация риска короткого замыкания из-за влажности

Практические советы

• Перед монтажом проверьте, чтобы отверстия под крепление совпадали с точками на стене - корпус не гнётся, искажение приведёт к плохому прилеганию крышки
• При использовании в холодных условиях (ниже -20 C) избегайте ударных нагрузок - пластик становится хрупким
• Для лучшей теплоотдачи не закрывайте корпус материалами, препятствующими естественной вентиляции
• При установке в открытом пространстве используйте дополнительный кронштейн или защитный навес - продлит срок службы
• Проверяйте уплотнитель двери перед каждым обслуживанием - он со временем может потерять эластичность
• Артикул mkp72-n3-05-55 - совместим с другим оборудованием серии KREPTA от IEK, что упрощает замену и расширение системы
