Корпус пластиковый навесной на 4 модуля ЩРН-П-4 IP41 (200х112х92мм) KREPTA 3 | MKP12-N-04-40-20 IEK

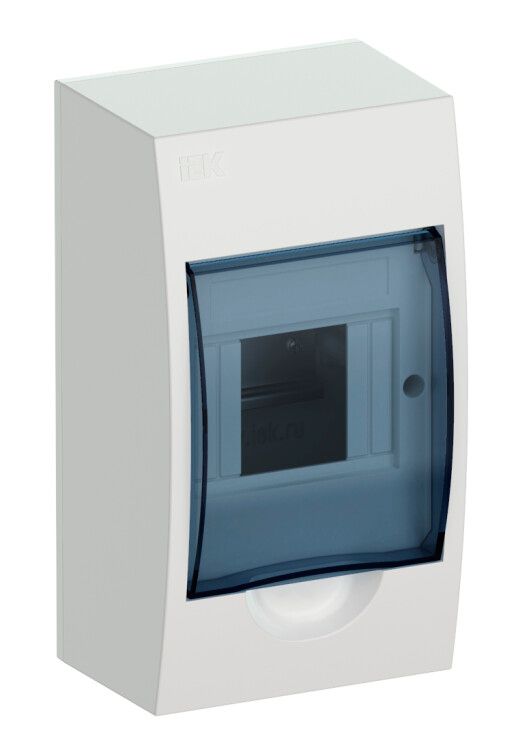

Корпус распределительного щита ЩРН-П-4 IP41 навесной пластиковый белый с прозрачной дверью от бренда IEK (ИЭК), артикул mkp12-n-04-40-20, предназначен для компактной установки модульных аппаратов в осветительных и слаботочных сетях. Корпус выполнен из ударопрочного АБС-пластика, имеет прозрачную дверцу и рассчитан на работу в условиях УХЛ3.

Назначение и область применения

ЩРН-П-4 IP41 - это навесной распределительный щит для внутренней установки. Подходит для монтажа однополюсных и многополюсных автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других модульных устройств. Часто применяется в жилых домах, офисах, административных зданиях и на объектах с ограниченным пространством - например, в этажных щитках, тамбурах, подъездах. Обеспечивает защиту оборудования от случайного прикосновения и механических повреждений.

Технические характеристики

• Номинальное напряжение: 380 В - допустимо использование в однофазных и трёхфазных сетях до этого значения;
• Номинальный ток: 63 А - максимальный ток, который может проходить через коммутируемые устройства внутри щита;
• Степень защиты: IP41 - защищает от твёрдых частиц больше 1 мм и вертикально падающих капель воды; не предназначена для улицы или сырых помещений;
• Количество модулей: 4 - позволяет установить до четырёх стандартных модульных устройств шириной 17,5 мм каждое;
• Материал корпуса: АБС-пластик - самозатухающий, ударопрочный, устойчив к химическим воздействиям;
• Климатическое исполнение: УХЛ3 - работает при температурах от -20 C до +80 C, подходит для неотапливаемых помещений;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Цвет: белый - обеспечивает хорошую видимость и сочетается с интерьерными решениями;
• Количество рядов: 1 - однорядная компоновка, все устройства располагаются в одну линию;
• Наличие DIN-рейки: да - стандартная рейка 35 мм для фиксации модульных аппаратов;
• Тип крышки: закрытого типа - герметичная конструкция с замком и прозрачной дверцей;
• Нормативный документ: ТУ 27.90.33-003-83135016-2017 - соответствует техническим условиям производителя IEK.

Совместимость и монтаж

ЩРН-П-4 IP41 совместим с любыми модульными устройствами, соответствующими стандарту DIN EN 60715. Монтаж осуществляется на стену с помощью встроенных крепёжных отверстий - достаточно двух саморезов. Предварительно выштампованные вводы позволяют заводить кабели сверху, снизу, справа и слева - гибкая организация проводки. Для подключения нулевых и PE-проводников предусмотрена специальная планка. Прозрачная дверца открывается на петлях, не требует демонтажа для проверки или обслуживания.

Безопасность и стандарты

Корпус изготовлен из самозатухающего АБС-пластика, что снижает риск распространения пламени при перегреве. Степень защиты IP41 исключает доступ к токоведущим частям при случайном прикосновении пальцем или инструментом. Соответствие ТУ 27.90.33-003-83135016-2017 гарантирует соответствие требованиям безопасности, установленным производителем IEK. Не рекомендуется использовать в помещениях с высокой влажностью, где возможна конденсация влаги - IP41 не обеспечивает защиту от брызг сбоку.

Преимущества

• Прозрачная дверца - позволяет контролировать состояние устройств без вскрытия щита;
• Готовые вводы для кабелей - экономят время при монтаже, не требуется сверление;
• Фиксированная DIN-рейка - надёжно удерживает автоматы даже при вибрациях;
• Планка для нулевой шины - упрощает организацию заземления и нейтрали;
• Универсальные винты - совместимы с большинством крепёжных систем;
• Маркировочная лента в комплекте - позволяет легко обозначить цепи и функциональные группы.

Ограничения применения

ЩРН-П-4 IP41 нельзя применять на улице, в сырых помещениях (баня, подвал без вентиляции), в местах с постоянным попаданием брызг или струй воды - степень защиты недостаточна. Также не подходит для установки мощных устройств, превышающих 4 модуля (например, нескольких дифавтоматов по 2 модуля каждый). Температурный диапазон (-20…+80 C) не гарантирует работоспособность при длительных перегрузках выше +60 C. Категорически запрещено использовать в взрывоопасных средах - щит не сертифицирован для таких условий.

Примеры использования

• Этажный распределительный щит в многоэтажном доме - управление светом в подъезде, розетками, лифтовой кнопкой;
• Осветительный щит в офисе - контроль LED-подсветки, люминесцентных светильников, таймеров;
• Щит в котельной - управление насосами, терморегуляторами, сигнализацией;
• Временные объекты - строительные будки, временные пункты питания.

Практические советы

• Перед монтажом проверьте, чтобы количество модулей устройств не превышало 4 - иначе не поместятся;
• Не используйте силовые кабели с сечением более 10 мм2 - вводы рассчитаны на стандартные 2,5–6 мм2;
• При установке в холодном помещении дождитесь, пока пластик достигнет комнатной температуры - при низких температурах он становится хрупким;
• Обязательно используйте маркировочную ленту - это ускоряет диагностику и ремонт;
• Проверяйте плотность закрытия дверцы - если она плохо прилегает, возможно, деформировался корпус при перевозке;
• ЩРН-П-4 IP41 - часть серии KREPTA от IEK, поэтому совместим с другими элементами этой линейки: одинаковая цветовая гамма, тип креплений и вводов.
