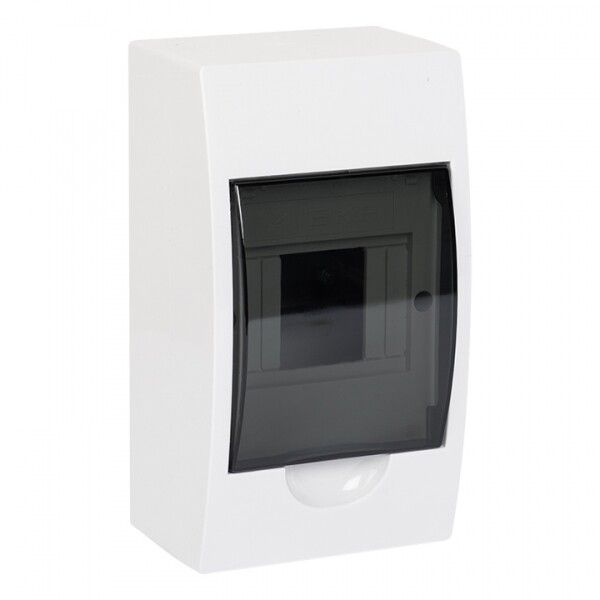

Щит распределительный навесной ЩРН-П-4 IP41 EKF PROxima | pb40-n-4

Щит распределительный навесной ЩРН-П-4 IP41 пластиковый от EKF PROxima - компактный корпус для монтажа модульной аппаратуры в условиях внутренней проводки. Подходит для бытовых и коммерческих объектов, где требуется надёжное распределение электроэнергии с защитой от случайного контакта.

Назначение и область применения

Щит распределительный навесной ЩРН-П-4 IP41 пластиковый предназначен для установки модульных устройств: автоматических выключателей, УЗО, реле времени, устройств контроля и других элементов распределительной сети. Применяется в жилых домах, офисах, магазинах, общественных зданиях. Подходит для группового учёта и защиты нагрузок на напряжение до 380 В.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение
• Количество модулей: 4 (один ряд)
• Количество вводов: 4 (по два отверстия диаметром 22 мм - сверху и снизу)
• DIN-рейка: есть, стандартная, для крепления модулей
• Тип крышки: с прорезями, обеспечивает доступ к кнопкам и переключателям без открытия дверцы
• Прозрачная дверца: да - позволяет визуально контролировать состояние аппаратуры
• Цвет: белый
• Диапазон рабочих температур: от -15 C до +60 C
• Климатическое исполнение: УХЛ3 - для эксплуатации в закрытых помещениях с умеренным климатом
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-4 IP41 пластиковый монтируется открытым способом на стену с помощью крепёжных отверстий в задней стенке. Корпус рассчитан на установку стандартных модулей шириной 17,5 мм - 4 модуля занимают всю высоту корпуса. Открывается дверца вертикально, что удобно при расположении щита рядом со стенами или в узких нишах. Кабели заводятся через четыре отверстия по 22 мм - каждое можно использовать для двух вводов (верхнее и нижнее). Для герметизации рекомендуется применять резиновые вводы или термоусадочные трубки.

Безопасность и стандарты

Щит соответствует требованиям ТР ТС 004/2011 - норматива безопасности низковольтного оборудования. Материал корпуса - самозатухающий ABS-пластик, не распространяет пламя. Защита IP41 предотвращает попадание инструментов и крупной пыли, а также защищает от конденсата и вертикальных брызг. Не предназначен для открытых площадок или мест с постоянным воздействием влаги.

Преимущества

• Прозрачная дверца - возможность проверки состояния автоматов без вскрытия
• Чёткая модульная структура - легко спроектировать и собрать схему
• Высокая механическая прочность корпуса из ABS-пластика
• Вертикальное открывание - удобство при ограниченном пространстве
• Наличие DIN-рейки - совместимость с большинством европейских модулей
• Долгий гарантийный срок - 5 лет

Ограничения применения

• Не подходит для наружной установки - степень защиты IP41 недостаточна для улицы или сырых помещений
• Не рассчитан на ток выше 63 А - для больших нагрузок нужен щит с другим номиналом
• Климатическое исполнение УХЛ3 исключает работу при температурах ниже -15 C
• Некомплектный - требует самостоятельной закупки модулей, крепежа, вводов и внутреннего оснащения
• Ограниченная вместимость - всего 4 модуля; для сложных систем потребуется расширение

Примеры использования

• Распределительный щит на этаже многоквартирного дома - управление светом, розетками и кухонными приборами
• Щит в офисе - защита компьютеров, принтеров и кондиционера
• Контроль питания в торговом павильоне - отключение по таймеру или УЗО
• Автоматизация малых цехов - управление насосами, вентиляторами, светом

Практические советы

• Перед монтажом проверьте посадочные отверстия - диаметр 22 мм подходит для гофротруб 16–20 мм, используйте переходники при необходимости
• Используйте фиксирующие колечки на DIN-рейке - они предотвращают смещение модулей при частом обслуживании
• При использовании в холодных помещениях (близко к -15 C) избегайте резких перепадов температур - это снижает риск трещин в пластике
• Щит распределительный навесной ЩРН-П-4 IP41 пластиковый от EKF PROxima лучше сочетать с модулями того же бренда - совпадают размеры и крепления
• Не забудьте про маркировку - даже при 4 модулях важно указывать назначение каждого автомата
