Корпус пластиковый навесной 4 модуля, IP41, ЩРН-П-4 | 31008DEK DEKraft APC

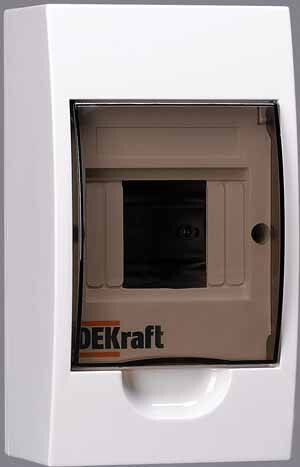

Корпус навесной ЩРН-П-4 4 модуля, IP41, пластиковый, прозрачная дверь от DEKraft - компактный распределительный щит для открытой установки модульного оборудования в помещениях с умеренным климатом. Артикул 31008dek подходит для сборки бытовых и легкопромышленных электрощитов с автоматическими выключателями, УЗО и другими устройствами шириной 18 мм.

Назначение и область применения

ЩРН-П-4 предназначен для внутренней установки модульной аппаратуры: автоматических выключателей, УЗО, реле напряжения, счетчиков и других устройств стандарта 18 мм. Подходит для жилых домов, офисов, малых производственных помещений. Прозрачная дверца позволяет контролировать состояние контактов и индикацию без вскрытия щита. Используется там, где требуется защита от случайного прикосновения к токоведущим частям и ограниченная защита от пыли и капель воды.

Технические характеристики

• Тип: Распределительный щит навесной
• Количество модулей: 4 (по 18 мм каждый)
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикально падающих капель воды
• Номинальный ток: 100 А - максимальный допустимый ток через вводные кабели
• Напряжение: 220 В - рассчитан на однофазную сеть
• Материал корпуса: Самозатухающий ABS-пластик - устойчив к ударным нагрузкам и не поддерживает горение
• Цвет: Белый
• Диапазон температур: от -25 C до +60 C - работает в неотапливаемых помещениях и на балконах
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата с повышенной влажностью
• DIN-рейка: Одна черная рейка типа TS35
• Количество вводов: 4 - два сверху и два снизу, каждое отверстие диаметром 22 мм
• Тип крышки: С прорезями для кабелей - обеспечивает удобный вывод проводов без дополнительных работ
• Количество рядов: 1
• Шины: Встроенный изолированный держатель для PEN-шин (N и PE)
• Нормативный документ: ГОСТ Р 52796-2007

Совместимость и монтаж

ЩРН-П-4 полностью совместим с модульными устройствами от DEKraft и Systeme Electric. Монтаж выполняется на стену с помощью кронштейнов, предусмотренных в задней части корпуса. Расстояние между точками крепления указано на обратной стороне корпуса - перед установкой проверьте соответствие месту монтажа. Для подключения кабелей используйте имеющиеся отверстия Ø22 мм: по два сверху и снизу. Никаких дополнительных переходников или адаптеров не требует. DIN-рейка уже установленная - устройства крепятся стандартным способом защелкиванием.

Безопасность и стандарты

Изготовлен из самозатухающего ABS-пластика, соответствует требованиям ГОСТ Р 52796-2007. Защита IP41 предотвращает попадание инструментов и крупной пыли, а также защиту от вертикально падающей воды - подходит для сухих и слегка влажных помещений. Не рекомендуется для установки вне зданий или в условиях постоянного воздействия воды, паров или химически активных сред.

Преимущества

• Прозрачная дверца - позволяет визуально контролировать состояние аппаратуры без открывания щита
• Четыре ввода с двух сторон - обеспечивают гибкую маршрутизацию кабелей
• Встроенная DIN-рейка и шины N/PE - снижают время сборки и исключают необходимость докупать комплектующие
• Эргономичная форма корпуса - скругленные углы снижают риск травм при обслуживании
• Высокая термостойкость - сохраняет форму и прочность при перепадах температур

Ограничения применения

• Не предназначена для установки на улице - степень защиты IP41 недостаточна для внешнего монтажа
• Не подходит для трехфазных сетей выше 220 В - только для однофазных цепей
• Не содержит встроенной системы вентиляции - при длительной работе под высокой нагрузкой возможен нагрев внутри
• Крышка с прорезями не герметична - не используется в помещениях с высокой запыленностью или агрессивной средой
• Комплектация некомплектная - необходимо дополнительно закупить DIN-рейку (уже есть), шины (есть), кабельные вставки и крепеж

Примеры использования

• Электрощит в квартире для защиты освещения, розеток и бытовой техники
• Щит управления на этажном уровне многоквартирного дома
• Распределительный пункт в мастерской или гараже с мощными инструментами
• Автоматизация систем отопления и вентиляции в административных зданиях

Практические советы

• Перед монтажом проверьте, что отверстия Ø22 мм совпадают с диаметром ваших кабелей - при необходимости используйте кабельные вводы или муфты
• При использовании нескольких кабелей в одном отверстии соблюдайте минимальный радиус изгиба - не менее 5×диаметра кабеля
• Убедитесь, что суммарная мощность всех установленных устройств не превышает 100 А - перегрузка может вызвать перегрев корпуса
• Для долговечности не устанавливайте щит рядом с источниками тепла (радиаторы, печи) или в местах с постоянным конденсатом
• ЩРН-П-4 4 модуля идеально сочетается с автоматами DEKRAFT и SE - выбирайте оборудование одной серии для лучшей совместимости и гарантии
