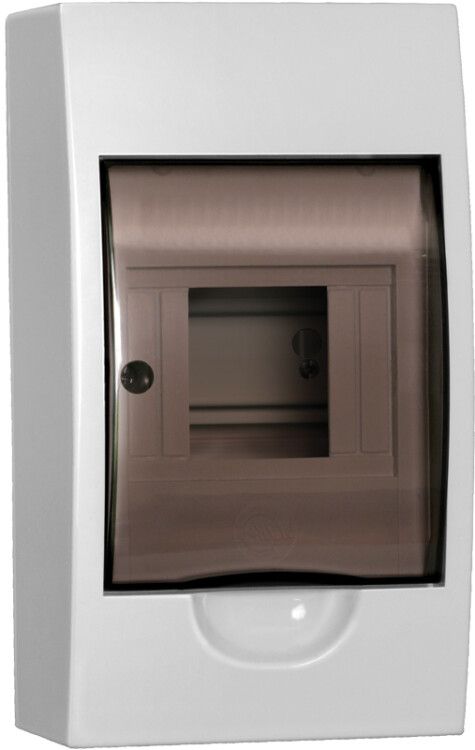

Бокс ЩРН-П-4 модуля навесной пластик IP41 (200х112х92мм) GENERICA | MKP12-N-04-41-G IEK

Бокс ЩРН-П-4 модуля навесной пластиковый с прозрачной дверью IP41 (200х112х92 мм) - компактный щиток для внутренней установки модульных устройств в жилых помещениях. Производится брендами GENERICA и IEK, артикул mkp12-n-04-41-g. Подходит для распределительных коробок на этажах, в квартирах и подъездах.

Назначение и область применения

Бокс ЩРН-П-4 модуля навесной пластиковый с прозрачной дверью IP41 (200х112х92 мм) предназначен для монтажа модульных аппаратов в осветительных и бытовых электросетях. Удобен для установки автоматических выключателей, УЗО, дифавтоматов, таймеров и других устройств шириной 18 мм на DIN-рейку. Применяется в квартирах, частных домах, офисах и общественных зонах с контролируемым микроклиматом.

Технические характеристики

• Количество модулей DIN: 4 (возможно установить до четырёх однополюсных устройств шириной 18 мм)
• Габариты: 200×112×92 мм (высота × ширина × глубина)
• Материал корпуса: самозатухающий пластик (поликарбонат/ABS)
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 - работает при температуре от -5 до +40 C, допустима повышенная влажность
• Цвет: белый
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Наличие DIN-рейки: да, встроенная, фиксируется внутри корпуса
• Тип крышки: закрытого типа с поворотной дверцей
• Прозрачная дверца: да, из ударопрочного поликарбоната, позволяет визуально контролировать состояние устройств без вскрытия
• Способ монтажа: открытая (накладная) установка на стену
• Количество рядов: один

Совместимость и монтаж

Бокс ЩРН-П-4 модуля навесной пластиковый с прозрачной дверью IP41 (200х112х92 мм) совместим со всеми стандартными модульными устройствами по ГОСТ Р 50030.2. Крепление осуществляется на два встроенных кронштейна - через отверстия в задней стенке. Для монтажа нужны саморезы M4 или аналогичные. Диапазон посадочных отверстий соответствует типовым требованиям для накладных щитков. Не требует предварительной подготовки ниши - устанавливается прямо на поверхность стены. Дверца открывается на петлях, защёлкиваются с помощью кнопки в центре.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 14254 по степени защиты IP41. Материал корпуса самозатухающий - не поддерживает горение. Нагрузка на DIN-рейку рассчитана на нормальные условия эксплуатации в бытовых сетях. Не предназначено для установки в местах с риском механических повреждений или воздействием агрессивных сред.

Преимущества

• Прозрачная дверца обеспечивает контроль состояния автоматов без открытия щитка - снижает необходимость в обслуживании
• Встроенный профиль DIN-рейки исключает необходимость самостоятельной установки рейки
• Пластиковый корпус легкий, не проводит ток, устойчив к коррозии
• Компактные габариты позволяют использовать бокс ЩРН-П-4 модуля навесной пластиковый с прозрачной дверью IP41 (200х112х92 мм) даже в ограниченном пространстве
• Высокая надёжность крепления - корпус не деформируется при затяжке саморезов

Ограничения применения

• Не подходит для установки вне помещений - степень защиты IP41 не защищает от дождя, брызг и пыли с улицы
• Работает только в диапазоне температур от -5 до +40 C - не используется в неотапливаемых чердачных или подвальных помещениях зимой
• Не рекомендуется для монтажа в местах с высокой влажностью (баня, бассейн, сырые подвалы)
• Не предназначен для установки мощных устройств свыше 4 модулей - перегрев и недостаток места могут вызвать отказ оборудования
• Не имеет встроенной системы вентиляции - при длительной нагрузке возможен нагрев внутри

Примеры использования

• Электрощиток на этаже многоквартирного дома - для группового автомата и УЗО по комнатам
• Распределительный щит в квартире - управление светом, розетками и кухонным оборудованием
• Подключение таймера для уличного освещения в тамбуре
• Аппараты управления освещением в коридорах, лифтах, подъездах

Практические советы

• Перед монтажом проверьте, что все устройства поместятся в 4 модуля - учтите ширину каждого аппарата (например, дифавтомат занимает 2–3 модуля)
• Используйте саморезы длиной 30–40 мм для надёжного крепления к бетонной или кирпичной стене; для гипсокартона примените дюбели-бабочки
• Не перегружайте щиток - максимальная плотность установки увеличивает риск перегрева
• При необходимости замены устройства - достаточно открыть прозрачную дверцу, не снимая весь щиток
• Бокс ЩРН-П-4 модуля навесной пластиковый с прозрачной дверью IP41 (200х112х92 мм) легко комбинируется с другими элементами серии - можно использовать в рамках единой стандартизированной системы
