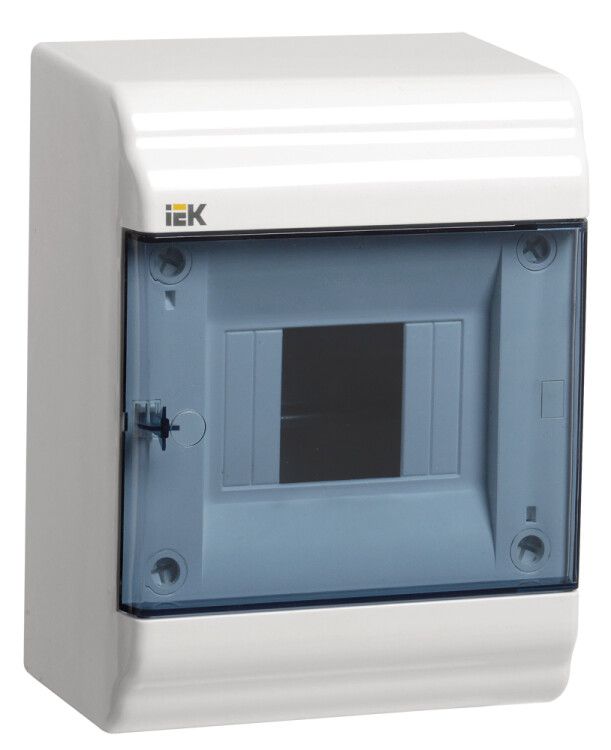

Корпус пластиковый навесной на 4 модуля ЩРН-П-4 IP41 (190х146х100мм) PRIME | MKP82-N-04-41-20 IEK

Бокс распределительный навесной ЩРН-П-4 пластиковый белый прозрачная дверь IP41 от IEK — это надёжный корпус для монтажа модульных аппаратов в осветительных и распределительных сетях. Артикул mkp82-n-04-41-20 соответствует серии PRIME и предназначен для открытой установки в помещениях с контролируемой средой.

Назначение и область применения

ЩРН-П-4 используется для размещения модульных устройств: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других приборов управления освещением. Подходит для жилых домов, офисов, административных зданий и объектов коммунальной инфраструктуры. Применяется в осветительных сетях переменного тока с номинальным напряжением до 400 В.

Технические характеристики

• Количество модулей DIN: 4 (один ряд)
• Номинальное напряжение: 400 В
• Номинальный ток: 100 А
• Степень защиты: IP41 — защита от твёрдых предметов диаметром более 1 мм и вертикально падающих капель воды
• Материал корпуса: термостойкий пластик
• Цвет: белый
• Дверца: прозрачная, из прочного пластика
• Замок: защёлка с возможностью пломбирования
• Климатическое исполнение: УХЛ3 — для работы при температурах от -20 до +85 °C
• Срок службы: 25 лет
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

ЩРН-П-4 совместим со всеми стандартными DIN-рейками 35 мм. Корпус имеет фиксированные места для крепления на стену — монтаж осуществляется открытым способом с помощью саморезов или дюбелей. На задней стенке предусмотрены выламываемые отверстия под кабели различных диаметров. Для подключения можно использовать кабель-каналы (совместимо с навесным типом установки). Дверцу можно перенавесить — она крепится на петли, которые позволяют менять направление открывания.

Безопасность и стандарты

ЩРН-П-4 соответствует требованиям ТУ 27.90.33-003-83135016-2017. Степень защиты IP41 обеспечивает безопасную работу в условиях повышенной влажности, но не предназначена для улицы или сырых помещений. Прозрачная дверца позволяет визуально контролировать состояние аппаратов без вскрытия корпуса. Замок-защёлка допускает установку пломбы — важно для контроля доступа в электроустановках.

Преимущества

• Готовая к сборке конструкция: DIN-рейка уже установлена и регулируется по глубине
• Суппорт для шин N/PE — безопасное и удобное крепление нулевых проводников
• Прозрачная дверца — визуальный контроль состояния оборудования
• Выламываемые отверстия — гибкая организация ввода кабелей без дополнительных инструментов
• Перенавеска дверцы — адаптация под расположение щита и направление открывания
• Поддержка пломбирования — соответствие нормам энергонадзора

Ограничения применения

ЩРН-П-4 не предназначен для установки на улице, в помещениях с постоянной высокой влажностью (например, бассейны, парильни) или там, где есть риск попадания брызг под углом. IP41 не обеспечивает защиту от струй воды или пыли. Также не рекомендуется применять в местах с частыми механическими воздействиями — корпус пластиковый, хотя и ударопрочный, но не металлический.

Примеры использования

• Распределительный щиток в квартире для групп освещения и розеток
• Щит на этаже многоквартирного дома с УЗО и автоматами
• Контроллер освещения в коридоре офисного здания
• Аппаратный щит в подвале для управления насосами и вентиляцией

Практические советы

• При выборе учитывайте посадочные размеры: внутренняя глубина корпуса достаточна для 4 модулей, но не рассчитана на крупногабаритные устройства (например, несколько дифавтоматов 2P+PE)
• Перед монтажом удалите все лишние выламываемые отверстия — они снижают степень защиты
• Не используйте щит в качестве основного распределительного пункта для мощных нагрузок свыше 100 А — он не предназначен для главных вводов
• Проверьте целостность дверцы и замка перед установкой — повреждённая защёлка может нарушить герметичность
• Для долговечности избегайте установки рядом с источниками тепла выше +85 °C
