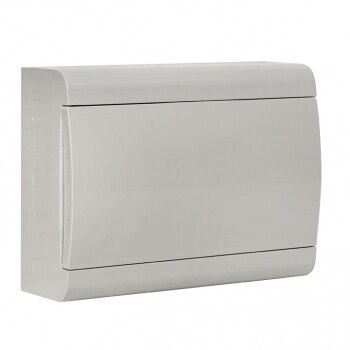

Щит распределительный навесной ЩРН-П-12 "SlimBox" белая дверца IP41 PROxima | sb-n-12w EKF

Щит распределительный навесной ЩРН-П-12 SlimBox белая дверца IP41 от EKF - компактный корпус из прочного пластика для внутренней установки модульной аппаратуры в жилых и коммерческих помещениях. Артикул sb-n-12w обеспечивает надёжное распределение электроэнергии с защитой IP41 и 12 местами на DIN-рейке.

Назначение и область применения

Щит распределительный навесной ЩРН-П-12 SlimBox белая дверца IP41 предназначен для монтажа модульных устройств: автоматических выключателей, УЗО, реле времени, электросчётчиков и других элементов управления. Подходит для установки внутри зданий - в квартирах, офисах, магазинах, подъездах и других объектах с контролируемой средой. Не используется на улице или в сырых помещениях.

Технические характеристики

• Тип: навесной распределительный щит
• Количество модулей DIN: 12 (один ряд)
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик, глянцевое белое покрытие
• Тип крышки: закрытого типа, с поворотной дверцей
• Способ монтажа: открытая установка на стену
• Гарантия: 5 лет (60 месяцев)
• Высота основания: снижена для удобства монтажа проводов

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-12 SlimBox белая дверца IP41 совместим со всеми стандартными модульными устройствами шириной 17,5 мм на DIN-рейке 35 мм. Корпус оснащён предварительно установленной DIN-рейкой. Для монтажа используются крепёжные отверстия на задней стенке. Рекомендуется фиксация на ровной поверхности с помощью дюбелей или саморезов. Кабели подводятся через входные отверстия в нижней и боковой частях корпуса - они не имеют герметичных вводов, поэтому требуют дополнительной изоляции при проходе через стены.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и ГОСТ Р МЭК 60947-7-1 для распределительных щитов. Напряжение эксплуатации - до 440 В переменного тока. Температурный режим: от –25C до +40C. Не рекомендовано применение в условиях повышенной влажности, агрессивных паров или прямого попадания воды.

Преимущества

• Полноразмерная дверца с затемнением - эстетичный вид, скрывает внутреннюю проводку
• ABS-пластик - ударопрочный, не подвержен коррозии, легко моется
• Уменьшенная высота основания - увеличивает рабочее пространство для монтажа и подключения проводов
• Белый цвет - гармонирует с современным интерьером, не выделяется на фоне стен
• Долгий гарантийный срок - 5 лет, подтверждает качество материалов и сборки

Ограничения применения

• Не подходит для наружной установки - степень защиты IP41 недостаточна для воздействия дождя, пыли или перепадов температур
• Один ряд модулей - ограниченная вместимость; для больших систем требуется щит с двумя или тремя рядами
• Отсутствие вводов с уплотнениями - необходимо использовать дополнительные кабельные вводы при прокладке проводов через стены
• Не рассчитан на взрывоопасные или химически активные среды

Примеры использования

• Главный распределительный щит в однокомнатной квартире с 8–10 группами потребления
• Щит освещения и розеток в офисном кабинете
• Распределительный щит в торговом павильоне для питания светильников и точек продаж
• Подъездный щит в многоквартирном доме (при условии отсутствия сырости и доступа к воде)

Практические советы

• Перед монтажом проверьте, чтобы глубина стены позволяла полностью поместить щит без выпирания дверцы
• При подключении проводов используйте клеммы с метками - так легче будет обслуживать щит в будущем
• Не перегружайте рейку: максимальная нагрузка - 12 модулей стандартной ширины (17,5 мм); если нужны устройства шире (например, 2-полюсные УЗО), считайте их как два модуля
• Для лучшей теплоотдачи оставляйте минимум 5 см свободного пространства вокруг щита
• Артикул sb-n-12w - единственный вариант в серии SlimBox с такой комбинацией: 12 модулей, белая дверца, IP41. Аналоги с другой степенью защиты (например, IP54) требуют другого корпуса
