Бокс ЩРН-П-12 модулей навесной пластик IP41 (200х255х95мм) | MKP12-N-12-41-G GENERICA IEK

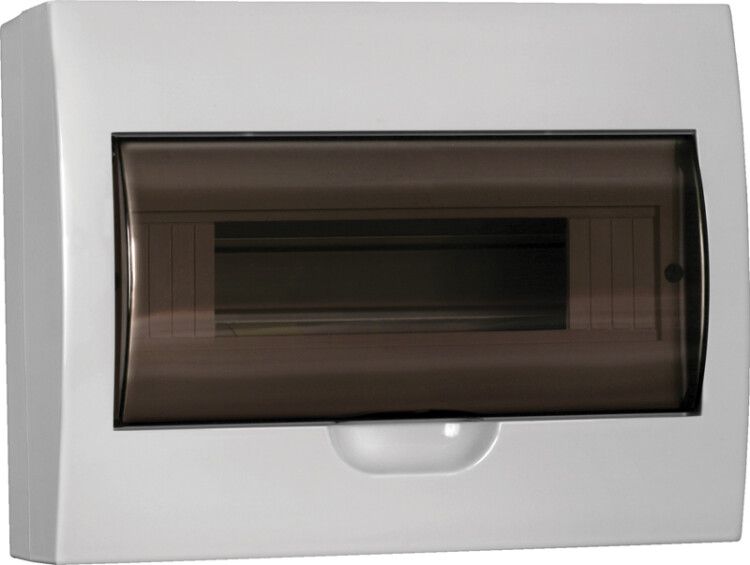

Бокс ЩРН-П-12 модулей навесной пластиковый IP41 (200х255х95 мм) с черной прозрачной дверью - компактный щиток для открытой установки в жилых помещениях, предназначенный для размещения модульных аппаратов: автоматов, УЗО, таймеров и других устройств. Производится брендами GENERICA и IEK, артикул mkp12-n-12-41-g.

Назначение и область применения

Бокс ЩРН-П-12 модулей навесной пластиковый IP41 (200х255х95 мм) с черной прозрачной дверью используется для сборки распределительных щитов в квартирах, частных домах и общественных зданиях. Подходит для защиты и коммутации осветительных цепей, розеточных групп и бытовых нагрузок. Устанавливается на стену в местах, где требуется доступ к аппаратуре, но нет необходимости в защите от брызг воды или пыли высокой степени.

Технические характеристики

• Количество модулей: 12 (стандартный шаг 17,5 мм)
• Габариты корпуса: 200×255×95 мм
• Материал корпуса: самозагасающий пластик (поликарбонат/ABS)
• Степень защиты: IP41 - защита от твердых предметов больше 1 мм и вертикальных капель воды
• Способ монтажа: навесной, на стену
• Наличие DIN-рейки: да, стандартная 35 мм
• Крышка: закрытого типа, с прозрачной черной дверцей
• Цвет корпуса: белый
• Диапазон рабочих температур: от -5 C до +40 C
• Климатическое исполнение: УХЛ3 - для умеренного и холодного климата, внутри помещений
• Срок службы: 15 лет при соблюдении условий эксплуатации

Совместимость и монтаж

Бокс ЩРН-П-12 модулей навесной пластиковый IP41 (200х255х95 мм) с черной прозрачной дверью совместим со всеми стандартными модульными устройствами шириной 17,5 мм. DIN-рейка уже установленна - достаточно защелкнуть автоматы, УЗО или таймеры. Для монтажа используются два кронштейна на задней стенке. Отверстия под крепеж - сквозные, подходят под дюбели 4–6 мм. Прозрачная дверца позволяет контролировать положение контакторов без вскрытия щита. Не требует специального инструмента для сборки.

Безопасность и стандарты

Корпус выполнен из самозагасающего пластика, соответствует требованиям ГОСТ Р 50030.2 и IEC 60670-1. Класс защиты IP41 обеспечивает предотвращение попадания пальцев и проволоки внутрь, а также защиту от вертикально падающих капель - что достаточно для сухих интерьеров. Напряжение работы рассчитано на 400 В переменного тока, частота 50–60 Гц. Сертифицирован для использования в системах TN-S и TN-C-S.

Преимущества

• Простая установка благодаря готовой DIN-рейке и фиксированным креплениям
• Прозрачная дверца снижает необходимость постоянного открывания - удобно для проверки состояния оборудования
• Высокая механическая прочность пластика - устойчив к ударным нагрузкам и деформациям
• Белый цвет корпуса повышает контрастность надписей и маркировок
• Срок службы 15 лет - не требует замены при нормальной эксплуатации

Ограничения применения

• Не предназначен для установки на улице, в сырых помещениях (ванная, подвал) или там, где возможны брызги воды
• Работает только в интервале температур от -5 C до +40 C - не подходит для неотапливаемых объектов зимой
• IP41 не защищает от пыли и горизонтальных потоков жидкости - нельзя использовать в гаражах, мастерских с пылью или на производствах
• Не имеет встроенной системы вентиляции - при большой плотности модулей возможен перегрев

Примеры использования

• Электрощит в квартире: 4 автомата на освещение, 2 УЗО на розетки, 1 таймер для подъездного света
• Щит в офисном помещении: управление светодиодными светильниками через реле времени
• Распределительный щит в частном доме: учет потребления по этажам с помощью счетчиков и автоматов

Практические советы

• Перед монтажом проверьте, чтобы все модули поместились в 12 мест - некоторые устройства имеют двойную ширину (например, двухполюсные УЗО занимают 2 модуля)
• При использовании в условиях повышенной влажности (например, в коридоре) дополнительно герметизируйте входы кабелей силиконовым уплотнителем
• Не используйте этот бокс для силовых щитов с токами выше 63 А - он не рассчитан на большие нагрузки
• Часто забывают про посадочные отверстия: перед креплением на стену убедитесь, что рядом нет труб, проводов или деревянных элементов
• Артикул mkp12-n-12-41-g одинаков у GENERICA и IEK - можно менять поставщиков без изменения схемы монтажа
