Корпус пластиковый навесной на 12 модулей ЩРН-П-12 IP41 (190х290х100мм) PRIME | MKP82-N-12-41-10 IEK

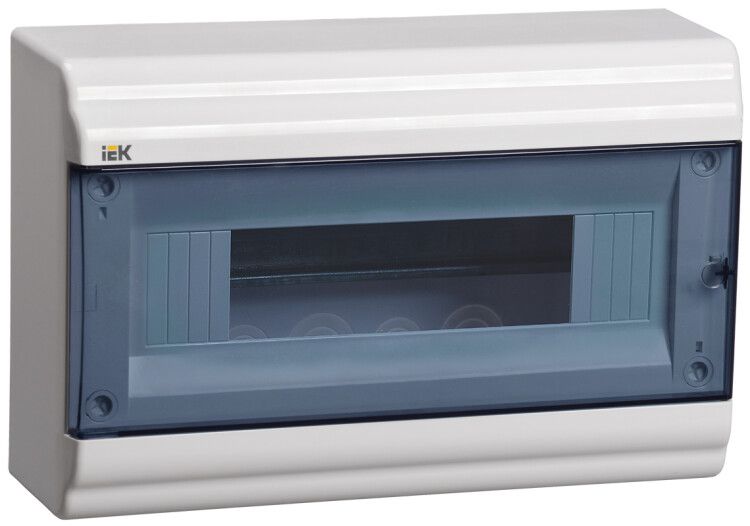

Бокс распределительный навесной ЩРН-П-12 пластиковый белый прозрачная дверь IP41 от IEK - это надёжный корпус для монтажа модульных аппаратов в осветительных и распределительных сетях. Артикул mkp82-n-12-41-1 обеспечивает удобную открытую установку, совместим с DIN-рейкой и защищён от пыли и случайного контакта с внутренними элементами.

Назначение и область применения

ЩРН-П-12 предназначен для установки внутри помещений в системах электроснабжения, где требуется компактное и безопасное размещение модульных устройств: автоматических выключателей, УЗО, дифавтоматов, таймеров и устройств управления освещением. Подходит для жилых домов, офисов, административных зданий и объектов с невысокими требованиями к защите от внешних воздействий. Применяется в осветительных сетях переменного тока до 400 В.

Технические характеристики

• Номинальное напряжение: 400 В
• Номинальный ток: 100 А
• Количество модулей DIN: 12 (один ряд)
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: термостойкий пластик
• Цвет: белый
• Тип крышки: закрытого типа с прозрачной дверью
• Способ монтажа: навесной (открытая установка на стену)
• Диапазон рабочих температур: от -20 до +85 C
• Климатическое исполнение: УХЛ3 - для умеренного и холодного климата, в помещениях с контролируемой влажностью
• Срок службы: 25 лет
• Наличие DIN-рейки: да, фиксируется в корпусе, можно регулировать глубину установки
• Наличие замка: да, механизм защелки для запирания дверцы
• Комплектность: некомплектный - без внутреннего оборудования, только корпус с элементами крепления
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

ЩРН-П-12 совместим со всеми стандартными модульными устройствами шириной 17,5 мм (по норме DIN EN 60715). Корпус имеет выламываемые отверстия на боковых и нижней стенках - их легко удалить под нужный диаметр кабеля (до 20 мм). Для ввода кабеля через кабель-канал предусмотрены специальные каналы - особенно удобно при групповой прокладке проводов. Монтаж осуществляется на стену с помощью четырёх крепёжных отверстий в задней стенке. Дверца может быть переустановлена на противоположную сторону - для гибкости расположения при ограниченном доступе. Замок-защелка позволяет запирать дверцу ключом, что необходимо для контроля доступа и пломбирования.

Безопасность и стандарты

Степень защиты IP41 предотвращает попадание инструментов, проводов или пальцев в корпус, а также защиту от вертикально падающей воды - этого достаточно для сухих и слегка влажных помещений, но недостаточно для улицы или сырых зон. Корпус выполнен из самозатухающего пластика, соответствует требованиям пожарной безопасности. Наличие суппорта для шин N/PE снижает риск перекоса и плохого контакта. Соответствует ТУ 27.90.33-003-83135016-2017 и рекомендован для проектирования в рамках стандартизированного ассортимента IEK.

Преимущества

• Прозрачная дверь - позволяет визуально проверять состояние аппаратов без вскрытия корпуса
• Регулируемая DIN-рейка - точная настройка положения для удобства коммутации
• Перенавеска дверцы - адаптация под любое направление открывания
• Выламываемые отверстия - гибкость ввода кабелей без необходимости сверления
• Фиксированный суппорт для N/PE шин - исключает смещение и повышает надёжность соединений
• Замок-защелка - обеспечивает безопасность и возможность пломбирования
• Серия PRIME - унифицированные решения от IEK, совместимые между собой по форм-фактору и креплениям

Ограничения применения

ЩРН-П-12 не предназначен для наружной установки, так как степень защиты IP41 не обеспечивает защиту от брызг, дождя или высокой влажности. Не используется в местах с постоянным воздействием химически активных веществ, масел или паров. Не рассчитан на установку мощных силовых аппаратов выше 100 А. Категорически запрещено использовать в взрывоопасных средах - отсутствует взрывозащита. Также не подходит для многорядных решений - только однорядная компоновка.

Примеры использования

• Распределительный щиток в подъезде жилого дома - для автомата ввода, УЗО и группы освещения
• Щит управления светом в офисе - с таймером и диммерами
• Аварийный щиток в коридоре - для автономного питания сигнализации
• Контрольный пункт на производстве - для управления локальной цепью освещения

Практические советы

• Перед монтажом обязательно удалите выламываемые отверстия под диаметр используемых кабелей - это упрощает герметизацию и снижает нагрузку на изоляцию
• Не забудьте оставить свободное место вокруг аппарата для теплоотвода - особенно при плотной компоновке
• При использовании в условиях колебаний температуры (например, в неотапливаемом помещении) проверяйте целостность изоляции после зимнего периода
• Для пломбирования используйте специальные пломбы с номерами - это требование энергонадзора при оформлении электроустановок
• ЩРН-П-12 от IEK совместим с другими изделиями серии PRIME - можно собирать системы с единым дизайном и креплениями
• Артикул mkp82-n-12-41-1 - единственный в линейке с прозрачной дверью и 12 модулями; аналоги других брендов могут отличаться по форме креплений
