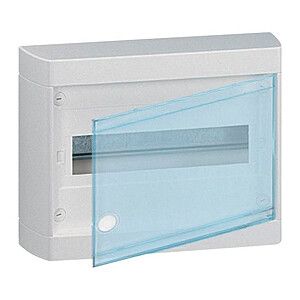

Бокс пластиковый навесной Nedbox 12 модулей IP40 с прозрачной дверью Legrand 601246

Бокс навесной 1×12 модулей прозрачная дверь от Legrand Euro (артикул 601246) - это компактный распределительный щиток для внутреннего монтажа, предназначенный для размещения автоматических выключателей, УЗО и других модульных устройств. Прозрачная дверь обеспечивает визуальный контроль состояния оборудования без вскрытия корпуса.

Назначение и область применения

Бокс навесной 1×12 модулей прозрачная дверь используется для сборки распределительных щитов в жилых, офисных и промышленных помещениях. Подходит для защиты групповых цепей освещения, розеток, бытовой техники и слаботочного оборудования. Корпус рассчитан на работу в условиях с умеренной влажностью и температурным режимом, соответствующим климатическому исполнению УХЛ3.

Технические характеристики

• Количество модулей: 12 (один ряд DIN-рейки)
• Глубина корпуса: 73 мм - позволяет разместить устройства с высоким профилем, включая двухполюсные автоматы и УЗО
• Материал корпуса: самозатухающий полистирол - устойчив к возгоранию и механическим повреждениям
• Тип двери: прозрачный поликарбонат - обеспечивает обзор всех модулей без открывания
• Степень защиты: IP40 - защищает от предметов более 1 мм, но не от воды
• Номинальное напряжение: 1000 В - допустимо для сетей переменного тока до 1 кВ
• Номинальный ток: 63 А - максимальный ток через шины внутри корпуса; не является предельным значением для установленных аппаратов
• Наличие DIN-рейки: да - стандартная рейка 35 мм для фиксации модульных устройств
• Наличие клемм: да - внутренние зажимы для подключения проводов
• Цвет корпуса: RAL 9010 (белый матовый)
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C и относительной влажности до 95%
• Соответствие стандартам: МЭК EN 60529 - подтверждает уровень защиты IP40

Совместимость и монтаж

Бокс навесной 1×12 модулей прозрачная дверь монтируется методом открытой установки - крепится на стену с помощью дюбелей или саморезов. Отсутствует необходимость в углублении в стену. Дверь реверсивна - её можно переставить на левую или правую сторону для удобства обслуживания. Кабельный ввод осуществляется через предварительно подготовленные отверстия в нижних и боковых стенках. Для герметизации рекомендуется использовать резиновые вводы (не входят в комплект).

Безопасность и стандарты

Корпус изготовлен из самозатухающего материала, что снижает риск распространения пламени при аварийном нагреве. Соответствует нормам МЭК EN 60529, обеспечивающим степень защиты IP40. Напряжение 1000 В и ток 63 А определяют электрическую прочность внутренних элементов, однако нагрузка на каждый модуль должна соответствовать его собственным номиналам. Не предназначен для установки во взрывоопасных средах или местах постоянного воздействия воды.

Преимущества

• Прозрачная дверь позволяет контролировать положение рычагов автоматов и состояние индикации без вскрытия
• Компактная глубина 73 мм экономит место на стене
• Наличие встроенных клемм упрощает коммутацию проводов
• Реверсивная дверь адаптируется под расположение щита и направление открывания
• Изготовлен из термостойкого пластика - безопасен при перегрузках

Ограничения применения

• Не подходит для установки в помещениях с повышенной влажностью, на улице или в сырых подвалах - IP40 не защищает от воды
• Не предназначен для монтажа в зонах с возможным попаданием пыли, стружки или химически активных веществ
• Климатическое исполнение УХЛ3 исключает использование при температурах ниже −25C
• Комплектация некомплектная - требуется докупить крепления, вводы, клеммы и другие расходные материалы

Примеры использования

• Распределительный щиток в квартире - для групп освещения и розеточных контуров
• Шкаф управления на этаже офисного здания - для питания кондиционеров и серверов
• Щиток на производстве - для управления маломощными станками и светильниками
• Автоматизация систем безопасности - размещение УЗО, реле времени и сигнализаций

Практические советы

• Перед монтажом проверьте, чтобы все модульные устройства помещались в 12 модулей - некоторые УЗО занимают 2–3 места
• Используйте кабельные вводы с уплотнителями, даже если они не указаны в комплекте - это повысит надёжность и продлит срок службы
• При использовании в холодных помещениях убедитесь, что температура не опускается ниже −25C - материал становится хрупким
• Для удобства обслуживания выбирайте вариант с прозрачной дверью - она позволяет оперативно диагностировать срабатывание автоматов
• Артикул 601246 совместим со всей серией Nedbox - можно легко расширить систему до 24 или 48 модулей, сохранив единый стиль
