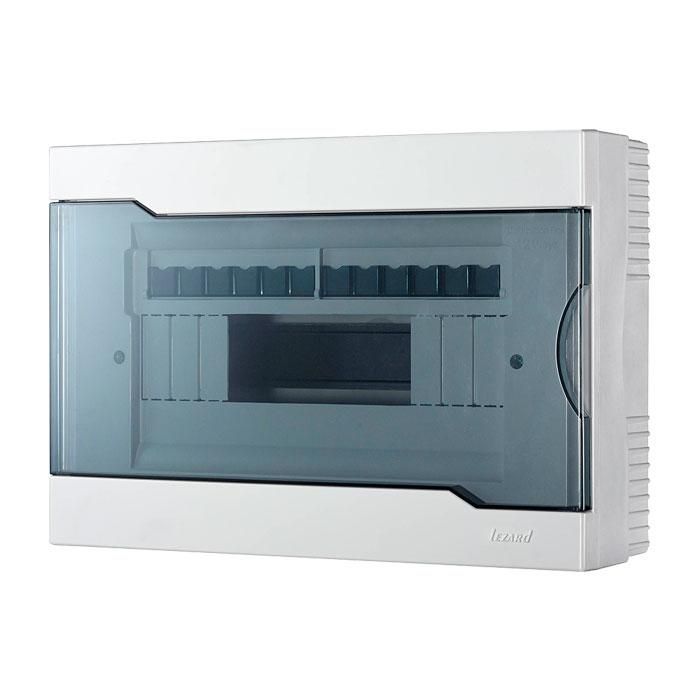

Бокс ЩРН-П-12 LEZARD 730-2000-012 NEW

Щит распределительный навесной ЩРН-П-12 пластиковый с прозрачной крышкой от бренда Lezard (арт. 730-2000-012 new) предназначен для компактной установки модульных аппаратов в бытовых и коммерческих осветительных сетях. Корпус из прочного пластика с прозрачной крышкой обеспечивает видимость внутренней сборки без вскрытия.

Назначение и область применения

Щит распределительный навесной ЩРН-П-12 пластиковый с прозрачной крышкой используется для монтажа модульных устройств в электрических щитках: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других приборов до 12 модулей. Подходит для установки в жилых домах, офисах, торговых помещениях и на объектах с небольшой нагрузкой. Применяется исключительно внутри помещений.

Технические характеристики

• Количество модулей: 12 (стандартный шаг 17,5 мм)
• Глубина монтажа: 267 мм - позволяет устанавливать устройства с крупными габаритами, включая некоторые модели УЗО и дифавтоматов
• Материал корпуса: термостойкий пластик (RAL 9016)
• Степень защиты IP40 - защищает от твердых частиц размером более 1 мм, но не от воды и пыли
• Наличие DIN-рейки: да, стандартная 35 мм
• Конструкция: однорядная, с закрытой прозрачной крышкой
• Способ монтажа: навесной, на стену

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-12 пластиковый с прозрачной крышкой совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60715. Для монтажа используются два крепежных отверстия на задней стенке. Крепление осуществляется на дюбели или саморезы. Глубина 267 мм требует свободного пространства перед щитом - минимум 300 мм для комфортного обслуживания. Прозрачная крышка фиксируется на шарнирах и открывается вниз - не требует демонтажа для проверки состояния оборудования.

Безопасность и стандарты

Щит распределительный навесной ЩРН-П-12 пластиковый с прозрачной крышкой изготовлен из самозатухающего пластика, соответствует требованиям безопасности для электроустановок. Степень защиты IP40 допускает использование только во внутренних помещениях, где отсутствует риск попадания жидкости или пыли высокой концентрации. Не предназначен для влажных зон, улицы или производственных площадок с повышенным уровнем запыленности.

Преимущества

• Прозрачная крышка позволяет визуально контролировать состояние автоматов и проводки без открытия щита
• Увеличенная глубина 267 мм снижает риск перегрева и затруднений при подключении многожильных кабелей
• Пластиковый корпус не подвержен коррозии, легче металлических аналогов и не требует заземления
• DIN-рейка уже установленна - не требуется дополнительная сборка
• Цвет 9016 RAL (серый) сочетается с большинством интерьеров и не выгорает под светом

Ограничения применения

• Не применяется в условиях повышенной влажности (ванная, баня, подвалы с протечками)
• IP40 не защищает от брызг, струй воды или пыли - нельзя использовать на улице, в цехах, на элеваторах
• Ограниченное количество модулей (12) - не подходит для сложных систем с большим числом защит
• Не имеет встроенной системы вентиляции - при большой плотности установки возможен перегрев
• Не предназначена для установки мощных устройств свыше 63 А без учета тепловыделения

Примеры использования

• Электрощиток в квартире для групп освещения, розеток и кухонной техники
• Распределительный щит в офисном помещении с несколькими комнатами
• Подключение таймеров и датчиков движения в коридорах и на лестницах
• Аварийное освещение в малых торговых точках

Практические советы

• Перед монтажом проверьте, что все автоматы поместятся в 12 модулей - учтите ширину каждого устройства (например, двухполюсный УЗО занимает 2 модуля)
• Оставьте 5–10 см свободного места вокруг щита для доступа и теплоотвода
• При использовании в местах с частыми перепадами температур (чердак, ангар) следите за целостностью изоляции проводов - пластик менее термостоек, чем металл
• Часто используемые автоматы лучше располагать в нижней части щита - так проще оперировать ими
• Щит распределительный навесной ЩРН-П-12 пластиковый с прозрачной крышкой (арт. 730-2000-012 new) не требует специального инструмента для обслуживания - достаточно отвертки и тестера
