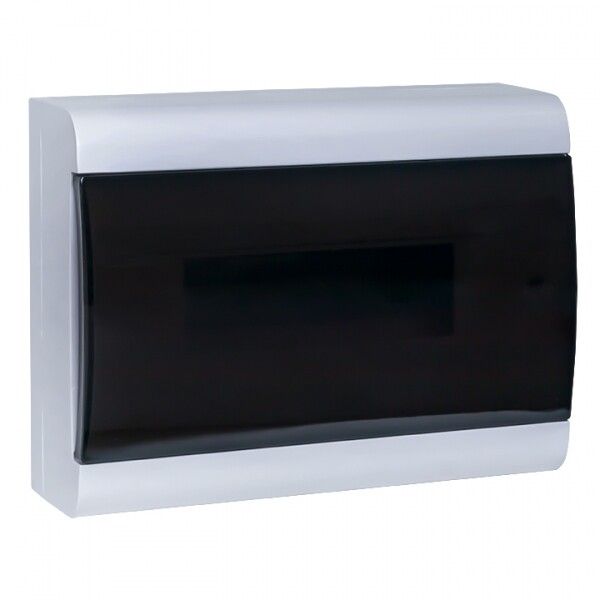

Щит распределительный навесной ЩРН-П-12 "SlimBox" IP41 PROxima | sb-n-12 EKF

Щит распределительный навесной ЩРН-П-12 IP41 от бренда EKF серии PROxima - компактный корпус из прочного пластика для внутренней установки модульной аппаратуры в жилых и коммерческих помещениях. Артикул sb-n-12 обеспечивает надёжное распределение электроэнергии с защитой от случайного контакта и пыли.

Назначение и область применения

Щит распределительный навесной ЩРН-П-12 IP41 предназначен для монтажа модульных устройств: автоматических выключателей, УЗО, реле времени, электросчётчиков и других приборов. Подходит для использования в квартирах, офисах, магазинах и других закрытых помещениях с нормальными условиями эксплуатации. Корпус не рассчитан на уличную установку или повышенную влажность.

Технические характеристики

• Количество модулей DIN: 12 (стандартная ширина 18 мм на модуль)
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик, глянцевый белый цвет
• Конструкция: однорядный, с прозрачной крышкой с вырезами для доступа к клавишам
• Наличие DIN-рейки: да, предустановленная, металлическая
• Способ монтажа: открытая (накладная) установка на стену
• Тип дверцы: полноразмерная, затемнённая, с замком
• Гарантийный срок: 5 лет (60 месяцев)

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-12 IP41 совместим со всеми стандартными модульными устройствами шириной 18 мм. Для монтажа требуется только сверление отверстий под крепёж в стене - корпус оснащён готовыми крепёжными отверстиями сзади. Прозрачная крышка позволяет контролировать положение переключателей без открывания дверцы. Малая высота основания увеличивает зазор между дном щита и стеной, упрощая прокладку и фиксацию проводов.

Безопасность и стандарты

Щит соответствует требованиям безопасности для внутренних электромонтажных работ. Степень защиты IP41 исключает контакт с токоведущими частями через отверстия в корпусе и защищает от вертикально падающей воды - например, при протечках потолка. Однако не обеспечивает герметичность и не рекомендуется для мест с постоянной влажностью или возможным попаданием брызг.

Преимущества

• Эстетичный внешний вид: глянцевый белый корпус и затемнённая дверца хорошо сочетаются с интерьером
• Удобство сборки: глубокий корпус и малая высота дна позволяют легко работать с проводами даже в плотной компоновке
• Защита от несанкционированного доступа: дверца с замком
• Прозрачная крышка: возможность контроля состояния устройств без вскрытия
• Высокая долговечность: материал ABS устойчив к механическим воздействиям и перепадам температур

Ограничения применения

Щит распределительный навесной ЩРН-П-12 IP41 нельзя использовать:

• На улице или в неотапливаемых помещениях с риском конденсата
• В помещениях с высокой влажностью (бассейны, прачечные, парильни)
• Где есть риск попадания струй воды, масла или химически активных веществ
• Для установки мощных устройств, требующих больше 12 модулей - необходимо выбрать модель с большим количеством слотов

Примеры использования

• Распределительный щит в квартире: УЗО + автоматы на освещение, розетки, кухню и кондиционер
• Административное помещение: счётчики, таймеры, устройства управления освещением
• Магазин или офис: группировка нагрузок по зонам с возможностью быстрого отключения

Практические советы

• Перед монтажом проверьте, чтобы все модули поместились в 12 слотов - учтите, что некоторые УЗО занимают 2–3 модуля
• Используйте кабельные вводы подходящего диаметра; в корпусе предусмотрены подготовленные места для них
• Не затягивайте крепления слишком сильно - пластиковый корпус может треснуть
• При необходимости замены дверцы - она совместима с другими щитами серии PROxima того же типа
• Для систем с высокой плотностью проводов используйте кабельные каналы и фиксаторы внутри корпуса
