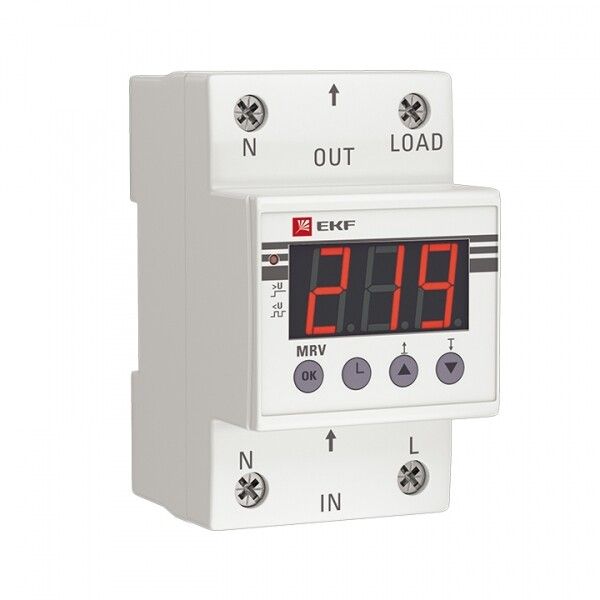

Реле напряжения с дисплеем MRV 32A EKF PROxima | MRV-32A

Реле напряжения с дисплеем MRV 32 ампер от EKF обеспечивает точную защиту оборудования от колебаний напряжения в бытовых и промышленных сетях. Устройство с цифровым дисплеем и настраиваемыми порогами срабатывания подходит для установки на DIN-рейку и применяется там, где важна надёжная автоматическая отсечка при аварийных режимах.

Назначение и область применения

Реле напряжения с дисплеем MRV 32 ампер контролирует уровень напряжения в однофазной сети переменного тока и отключает нагрузку при выходе за заданные границы. Это предотвращает повреждение чувствительного оборудования - холодильников, насосов, систем освещения, станков и другого, работающего от сети 220 В.

Подходит для установки в распределительных щитах жилых домов, офисов, производственных цехов и объектов коммунальной инфраструктуры.

Технические характеристики

• Номинальный ток: 32 А - способно коммутировать нагрузки до этой мощности без дополнительных контакторов
• Напряжение питания: 60–300 В AC - работает даже при значительных просадках или перегрузках сети
• Контролируемые параметры: минимум, максимум и понижение напряжения - все три режима активны одновременно
• Порог срабатывания: 120–300 В - можно настроить любую границу внутри этого диапазона
• Измеряемые диапазоны: 120–210 В и 230–300 В - устройства автоматически определяют рабочий диапазон сети
• Гистерезис: да - исключает частые включения/выключения при колебаниях напряжения у порога
• Задержка срабатывания: 0,02–600 сек - позволяет избежать ложных срабатываний при кратковременных скачках
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение для проводов до 4 мм2
• Контакты: 1 НО (нормально открытый), 0 НЗ - один контакт для управления нагрузкой, без резерва
• Монтаж: на DIN-рейку 35 мм - совместим со стандартными щитами
• Дисплей: цифровой - показывает текущее напряжение в реальном времени

Совместимость и монтаж

Реле напряжения с дисплеем MRV 32 ампер устанавливается на стандартную DIN-рейку. Для подключения используются винтовые клеммы - достаточно зачистить провода на 8–10 мм и затянуть их отверткой. Подключение выполняется последовательно: вход - фаза от сети, выход - к защищаемому оборудованию. Ноль подключается напрямую через клемму N, указанную на корпусе.

Не требует внешнего питания - питание берётся прямо из контролируемой сети. Максимальная площадь сечения провода - 4 мм2. Кабели большего сечения потребуют переходника или изменения схемы.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств класса II (двойная изоляция). Применяется в соответствии с ГОСТ IEC 61010-1 и ГОСТ R 50030.2.1. Сертифицировано для работы в условиях, допускаемых для внутренних помещений с уровнем загрязнения 2.

Преимущества

• Цифровой дисплей - наглядно показывает действующее напряжение, что упрощает диагностику
• Настройка порогов через кнопки - удобнее, чем механические потенциометры; точность выше
• Широкий диапазон рабочих напряжений (60–300 В) - работает даже при серьёзных просадках
• Гистерезис снижает количество циклов включения/отключения - продлевает срок службы контактов
• Высокий номинальный ток (32 А) - не нуждается в дополнительном контакторе для нагрузок до 7 кВт

Ограничения применения

• Не предназначен для трёхфазных сетей - только для однофазных 220 В
• Нет резервных контактов (0 НЗ) - нельзя использовать для сигнализации или параллельного управления
• Не имеет IP-защиты - устанавливать только во внутренние щиты, защищённые от влаги и пыли
• Не контролирует ток - только напряжение; для защиты от перегрузок требуется отдельное тепловое реле
• Не подходит для сетей с частотой ниже 45 Гц или выше 65 Гц - только 50+-5 Гц

Примеры использования

• Защита кондиционера от низкого напряжения в летний период, когда в деревне часто бывают просадки
• Автоматическое отключение сварочного аппарата при превышении напряжения выше 250 В
• Обеспечение безопасного запуска насосной станции после восстановления питания
• Контроль качества электроснабжения в серверной комнате или медицинском кабинете

Практические советы

• При настройке порогов учтите типичные колебания вашей сети - лучше сделать диапазон шире, чем слишком узкий
• Задержку срабатывания рекомендуется выставлять не менее 1–3 секунды, чтобы избежать реакции на кратковременные импульсы
• Проверьте соответствие сечения проводов и номинала автомата в щите - он должен быть не более 40 А
• После установки протестируйте работу: временно заведите заниженное напряжение (например, через ЛАТР) - убедитесь, что реле отключает
• Не закрывайте дисплей крышкой щита полностью - он должен быть виден для оперативного контроля
