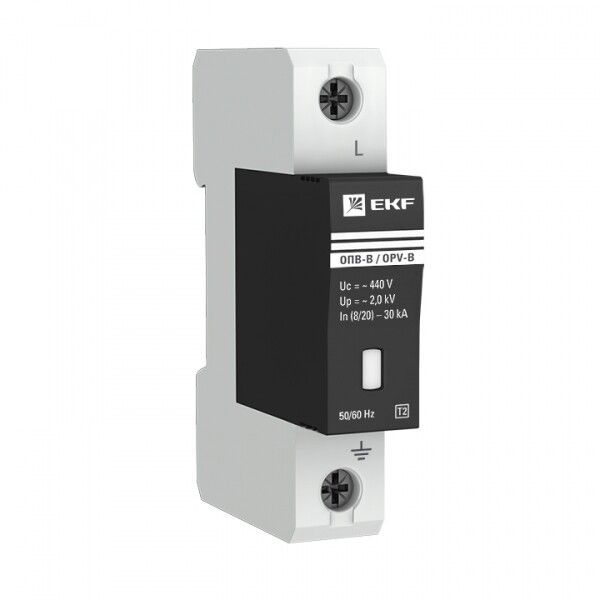

Ограничитель импульсных перенапряжений OPV-B 1P 30кА 400В EKF opv-b1

Ограничитель импульсных перенапряжений ОПВ-B/1P In 30кА 400В с сигнализацией от EKF предназначен для защиты электрооборудования от кратковременных скачков напряжения, таких как грозовые импульсы или коммутационные перенапряжения. Этот прибор устанавливается в распределительных щитах и работает как вторая ступень защиты в системе УЗИП. Артикул opv-b1 соответствует серийному решению EKF, адаптированному для промышленных и бытовых сетей.

Назначение и область применения

Ограничитель импульсных перенапряжений ОПВ-B/1P In 30кА 400В с сигнализацией защищает оборудование от высоковольтных импульсов, возникающих при молниях, авариях на ЛЭП или включении мощных нагрузок. Он используется в качестве второй ступени защиты - после первичного устройства класса I. Подходит для установки в жилых домах, офисах, производственных цехах, на объектах с чувствительной электроникой: серверах, ЧПУ-станках, системах автоматизации.

Технические характеристики

• Количество полюсов: 1 - защищает один фазный проводник
• Номинальное напряжение: 380 В переменного тока - совместим с трёхфазными сетями TN-C
• Номинальный импульсный ток: 30 кА - выдерживает типичные грозовые импульсы формы 8/20 мкс
• Максимальный импульсный ток: 60 кА - предельная нагрузка при экстремальных событиях
• Уровень защиты: 2 кВ - ограничивает напряжение на защищаемом оборудовании до безопасного уровня
• Способ монтажа: DIN-рейка 35 мм - стандартная установка в щитах
• Максимальное сечение провода: 25 мм2 - позволяет подключить медные кабели до этого значения
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям, но не от пыли и влаги
• Количество модулей: 1 - занимает одно место в щите
• Работает при температуре от -40C до +55C - подходит для неотапливаемых помещений
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные регионы с повышенной влажностью
• Срок гарантии: 84 месяца - длительная надёжность
• Соответствие стандарту: ГОСТ Р51992-2002 (МЭК 61643-1-98)

Совместимость и монтаж

Ограничитель импульсных перенапряжений ОПВ-B/1P In 30кА 400В с сигнализацией совместим с системами заземления TN-C и TN-S. Монтаж выполняется на DIN-рейке 35 мм в распределительном щите. Для подключения используются одножильные или многожильные провода сечением до 25 мм2. Клеммы рассчитаны на момент затяжки 1,5–2 Нм - избыточное усилие повредит контакты. Обязательно соблюдать полярность: вход - с верхней стороны, выход - с нижней. После установки проверьте плотность соединений и отсутствие перегибов проводов.

Безопасность и стандарты

Ограничитель импульсных перенапряжений ОПВ-B/1P In 30кА 400В с сигнализацией соответствует требованиям ГОСТ Р51992-2002 и международному стандарту МЭК 61643-1. Применяет технологию разрядника с металлооксидными варисторами, обеспечивающую самовосстановление после срабатывания. Отключение происходит при достижении порогового напряжения, что исключает риск перегрева и возгорания. Корпус выполнен из самозатухающего пластика, устойчивого к воздействию высоких температур.

Преимущества

• Сигнализация состояния - визуальный индикатор показывает работоспособность устройства; красный цвет = замена требуется
• Высокая импульсная стойкость - 30 кА номинальный ток обеспечивает надёжную защиту даже в регионах с частыми грозами
• Компактный размер - всего 1 модуль, экономит место в щите
• Долгий срок службы - 84 месяца гарантии подтверждают качество компонентов
• Подходит для сложных условий - работа при -40C делает его пригодным для холодных регионов

Ограничения применения

• Не предназначено для защиты от постоянного тока - применять только в AC-сетях 50 Гц
• IP20 не допускает установку во влажных помещениях без дополнительной защиты (например, в боксе)
• Не является самостоятельной первой ступенью защиты - требует наличия УЗИП класса I перед собой при защите от прямого удара молнии
• Не рекомендуется использовать в сетях с напряжением выше 380 В - возможен пробой
• Не защищает от долговременного перенапряжения - для этого нужны стабилизаторы или реле контроля напряжения

Примеры использования

• Защита вводного щита многоэтажного дома - предотвращает выход из строя бытовой техники при грозе
• Щит управления на заводе - защищает PLC, датчики, частотные преобразователи
• Объекты с фотovoltaическими системами - хотя максимальное фотоэлектрическое напряжение 0 В, устройство можно применять на стороне переменного тока после инвертора
• Системы видеонаблюдения и связи - снижает риск повреждения оборудования от наведённых импульсов

Практические советы

• Выбирая Ограничитель импульсных перенапряжений ОПВ-B/1P In 30кА 400В с сигнализацией, убедитесь, что ваша система заземления - TN-C или TN-S. Для IT или TT нужна другая схема.
• Проверяйте индикатор сигнализации каждые 6 месяцев. Если он стал красным - устройство необходимо заменить, даже если внешне всё кажется целым.
• Не устанавливайте этот прибор сразу после счётчика без предварительного УЗИП класса I - эффективность защиты снизится.
• При использовании в условиях сильной запылённости (цеха, склады) используйте герметичные щиты - IP20 недостаточно для открытой установки.
• Для больших объектов с несколькими щитами - устанавливайте ОПВ-B/1P в каждом распределительном шкафе, чтобы минимизировать длину проводников до защищаемого оборудования.
