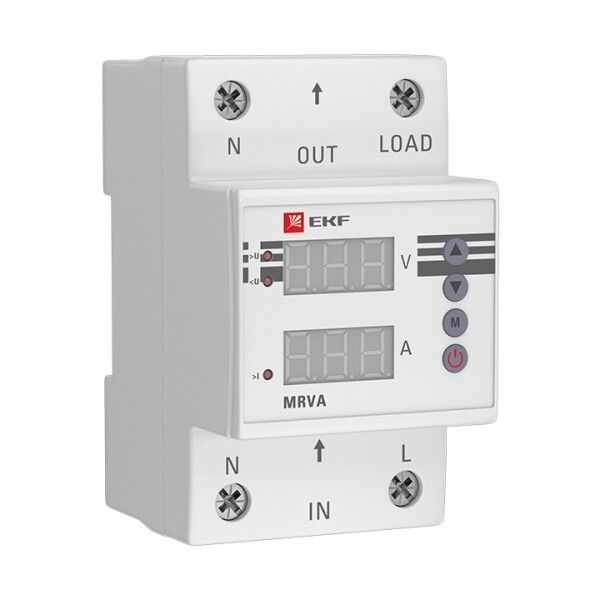

Реле напряжения MRVA 63A PROxima 63А, AC 230В, с дисплеем EKF MRVA-63A

Реле напряжения и тока с дисплеем MRVA 63А от EKF предназначено для автоматического отключения нагрузки при опасных отклонениях напряжения в сети - как при снижении, так и при превышении порогов. Устройство оснащено цифровым дисплеем и подходит для установки на DIN-рейку в распределительных щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Реле напряжения и тока с дисплеем MRVA 63А защищает оборудование от повреждений, вызванных колебаниями напряжения в сети. Оно отслеживает как понижение, так и повышение напряжения выше/ниже заданных значений и при срабатывании размыкает силовой контакт, отключая подключенную нагрузку. Подходит для защиты холодильного оборудования, насосов, систем вентиляции, станков, компьютерных серверов и другой чувствительной техники в условиях нестабильной сети.

Технические характеристики

• Номинальный ток: 63 А - способно коммутировать нагрузки до этой величины без внешнего контактора
• Тип напряжения: переменный ток (AC)
• Диапазон контроля напряжения: два режима - 120–210 В и 230–300 В; можно выбрать один из них через меню на дисплее
• Порог срабатывания: от 120 до 300 В - устройство реагирует на любые значения в этом диапазоне
• Напряжение питания цепи управления: 60–300 В - работает даже при существенных просадках напряжения
• Количество контактов: 1 нормально замкнутый (НО), 0 нормально разомкнутых (НЗ)
• Время задержки срабатывания: от 0,02 до 600 секунд - настраивается для исключения ложных срабатываний при кратковременных скачках
• Функция гистерезиса: да - после отключения реле не включается сразу при восстановлении напряжения, а ждет, пока оно выйдет за пределы зоны возврата
• Метод управления: цифровой интерфейс с кнопками на передней панели - удобная настройка без инструментов
• Способ монтажа: на DIN-рейку шириной 35 мм
• Подключение: винтовые клеммы - надежное соединение проводов сечением до 25 мм2
• Гарантия: 84 месяца

Совместимость и монтаж

Реле MRVA 63А совместимо с любой однофазной сетью 220–240 В и трехфазными системами при использовании в одном из фазных каналов (например, MRVA-3 для трёхфазного контроля). Для работы требуется питание от самой сети - внешний источник не нужен. Монтаж выполняется на стандартную DIN-рейку. Клеммы рассчитаны на медные провода сечением до 25 мм2. Перед подключением убедитесь, что входное напряжение соответствует одному из двух выбранных диапазонов (120–210 В или 230–300 В). После установки проверьте правильность настроек через дисплей.

Безопасность и стандарты

Реле MRVA 63А соответствует требованиям безопасности для устройств автоматической защиты в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-5-1. Конструкция обеспечена изолированными компонентами и имеет класс защиты IP20 - допускается использование только внутри закрытых шкафов. Нельзя использовать во взрывоопасных средах или местах с высокой влажностью без дополнительной герметизации корпуса.

Преимущества

• Цифровой дисплей показывает текущее напряжение в реальном времени - позволяет оперативно диагностировать проблемы в сети
• Настройка через кнопки вместо потенциометров - точнее, не требует инструментов, не подвержена механическому износу
• Широкий диапазон рабочего напряжения питания (60–300 В) - продолжает работать даже при серьёзных просадках
• Функция гистерезиса предотвращает «дребезг» при частых колебаниях напряжения около порога
• Высокий номинальный ток (63 А) - позволяет напрямую коммутировать мощные нагрузки без дополнительного контактора
• Длительная гарантия - 84 месяца указывает на уверенность производителя в долговечности устройства

Ограничения применения

• Не предназначен для работы в сетях постоянного тока - только переменный ток
• Не имеет встроенного теплового или токового контроля - следит только за напряжением
• Не защищает от импульсных перенапряжений (грозовые выбросы, помехи); рекомендуется применять вместе с УЗИП
• Не подходит для открытых помещений или условий с повышенной запылённостью - степень защиты IP20 требует установки в закрытом щите
• Не управляет несколькими нагрузками одновременно - один контакт, одна группа потребителей

Примеры использования

• Защита бытового холодильника в доме с нестабильным напряжением - отключает при падении ниже 180 В или росте выше 260 В
• Автоматическое отключение насосной группы на водокачке при аварии в ЛЭП
• Стандартная защита ЧПУ станков в цехах с частыми перепадами напряжения
• Контроль питания серверной комнаты - предотвращает сбои при просадках напряжения

Практические советы

• Выбирайте диапазон напряжения (120–210 В или 230–300 В) в зависимости от вашего региона и типа сети - в России чаще используется второй
• Устанавливайте время задержки не менее 3–5 секунд, чтобы избежать ложных срабатываний при кратковременных скачках
• Проверяйте полярность подключения - хотя реле работает на переменном токе, соблюдайте порядок L/N для корректной работы дисплея
• При первом включении проведите тест: искусственно завышайте/понижайте напряжение на входе, чтобы убедиться в реакции реле
• Не используйте реле MRVA 63А как основной рубильник - он не предназначен для частого ручного включения/выключения
• Если нагрузка превышает 63 А - обязательно подключайте реле через контактор, а само реле используйте как управляющее устройство
