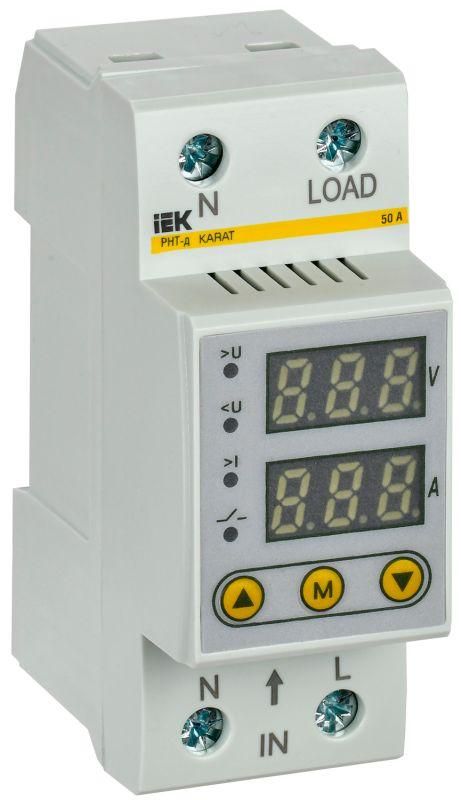

Реле напряжения и тока РНТ-д однофазное 36мм 50А | IVC21-1-50 IEK

Реле напряжения и тока однофазное РНТ-д 36мм 50А от IEK (ИЭК) - устройство для защиты бытовой и малой промышленной техники от аварийных колебаний сети. Установлено в распределительных щитах, контролирует напряжение и отключает нагрузку при выходе за заданные пределы. Артикул ivc21-1-50 соответствует серии KARAT.

Назначение и область применения

Реле напряжения и тока однофазное РНТ-д 36мм 50А предназначено для автоматического отключения электропитания при опасном изменении напряжения - слишком высоком или слишком низком. Защищает оборудование от повреждений, вызванных просадками, скачками или перегрузками в сети. Подходит для установки в жилых квартирах, частных домах, небольших офисах, мастерских и других объектах с однофазной сетью 220 В. Не предназначен для трехфазных систем или мощных промышленных установок.

Технические характеристики

• Тип тока: переменный (AC), 50 Гц
• Напряжение питания цепи управления: 220 В
• Диапазон контроля напряжения №1: 140–210 В - для зон с часто пониженным напряжением
• Диапазон контроля напряжения №2: 220–280 В - для зон с устойчивым или завышенным напряжением
• Контролируемые параметры: минимальное и максимальное напряжение, функция гистерезиса
• Задержка включения: 5–600 секунд - позволяет избежать ложных срабатываний при кратковременных перепадах
• Количество контактов: 1 нормально разомкнутый (NO), переключающие контакты отсутствуют
• Максимальный коммутируемый ток: 50 А
• Срок службы: до 10 лет при соблюдении условий эксплуатации
• Подключение: винтовые клеммы
• Габариты: 36 мм - стандартный модульный размер для DIN-рейки

Совместимость и монтаж

Реле напряжения и тока однофазное РНТ-д 36мм 50А монтируется на DIN-рейку в электрический щит. Для подключения используются винтовые клеммы - провода фиксируются механически, без пайки. Обязательно отключите питание перед работой. Контактная группа рассчитана на 50 А - подключайте только нагрузку, не превышающую этот порог. Нельзя использовать для управления двигателями выше 11 кВт или оборудованием с высокими пусковыми токами без дополнительного магнитного пускателя. Устройство работает от сети 220 В, поэтому не требует внешнего источника питания.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и коммерческих применений. Произведено в рамках серийной линейки KARAT от IEK (ИЭК), которая прошла испытания на соответствие российским стандартам качества. Отсутствует явное указание на наличие сертификатов типа CE или GOST R - рекомендуется проверить документацию поставщика при закупке для официальных объектов.

Преимущества

• Автоматическое отключение при аварии - снижает риск выхода из строя дорогостоящей техники
• Настройка порогов через кнопочное меню - можно адаптировать под реальные условия сети
• Функция гистерезиса - предотвращает постоянное включение/выключение при граничных значениях
• Задержка включения до 10 минут - исключает срабатывание при кратковременных перебоях
• Стандартный размер 36 мм - легко заменяет аналогичные устройства в типовых щитках
• Высокая долговечность - срок службы до 10 лет при правильной эксплуатации

Ограничения применения

• Не поддерживает управление тремя фазами - только однофазные сети 220 В
• Не имеет встроенного токоограничения - не защищает от сверхтоков и коротких замыканий
• Не подходит для нагрузок с импульсными токами (например, светодиодные драйверы, инверторы) без дополнительной защиты
• Не имеет IP-защиты - устанавливается только внутри закрытого щита, недопустимо использование во влажных помещениях вне корпуса
• Не отображает текущую величину тока - контролируется только напряжение

Примеры использования

• Защита холодильника, стиральной машины и кондиционера в квартире с нестабильной сетью
• Обеспечение безопасной работы компьютеров и серверов в офисе
• Охрана насосов и компрессоров в частном доме при частых перепадах напряжения
• Контроль питания светового оборудования в торговом павильоне

Практические советы

• Выбирайте диапазон 140–210 В, если в вашем районе часто бывают просадки ниже 200 В; выбирайте 220–280 В - если есть проблемы с перенапряжением
• Настройте задержку включения на 30–90 секунд - этого достаточно, чтобы избежать ложных срабатываний после кратковременного отключения света
• Проверьте посадочный диаметр DIN-рейки - устройство совместимо со стандартными рейками шириной 35 мм
• Не используйте реле напряжения и тока однофазное РНТ-д 36мм 50А как основную защиту от КЗ - обязательно установите автоматический выключатель с нужной характеристикой (C16, C25 и т.п.)
• При первом запуске протестируйте работу: временно снизьте напряжение на входе (через ЛАТР) - убедитесь, что реле отключилось при достижении порога
