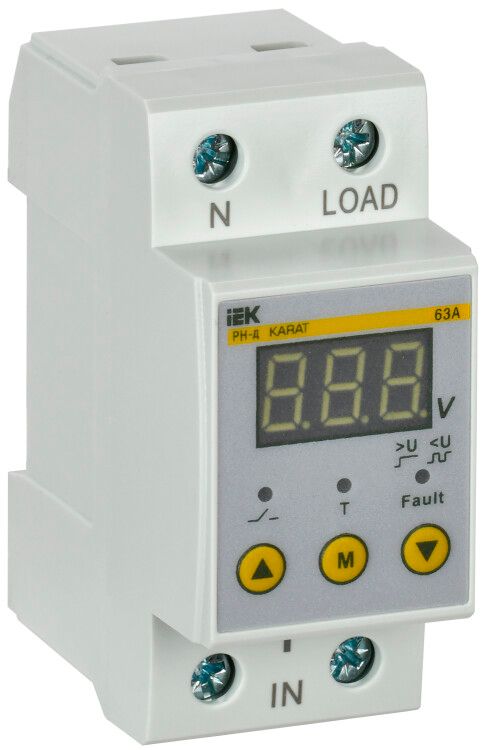

Реле напряжения РН-д однофазное 36мм 63А | IVR21-1-63 IEK

Реле напряжения однофазное 36 мм 63 А РН-д от IEK (ИЭК) — устройство для защиты бытовых и малогабаритных промышленных приборов от опасных колебаний напряжения. Установлено в распределительных щитах, контролирует входящее напряжение и отключает нагрузку при отклонении за заданные пределы. Артикул ivr21-1-63 соответствует серии KARAT.

Назначение и область применения

Реле напряжения однофазное 36 мм 63 А РН-д предназначено для автоматического отключения электропитания при аварийных изменениях напряжения — как при повышении, так и при снижении. Защищает оборудование от повреждений, вызванных просадками, перенапряжениями или нестабильной сетью. Подходит для установки в жилых квартирах, частных домах, офисах, небольших мастерских и торговых точках. Особенно актуально там, где есть чувствительная техника: холодильники, кондиционеры, насосы, компьютеры, осветительные системы.

Технические характеристики

• Тип: реле напряжения, контроль однофазного переменного тока (AC)
• Номинальный ток: 63 А — способно коммутировать мощную нагрузку без внешнего контактора
• Напряжение питания цепи управления: 220 В
• Диапазоны контроля:
  • 140–210 В — для зон с низким или нестабильным напряжением
  • 220–280 В — для стандартных сетей с возможными перепадами
• Задержка срабатывания: 5–600 секунд — позволяет избежать ложных срабатываний при кратковременных скачках
• Гистерезис: да — функция предотвращает постоянное включение/выключение при колебаниях у порога
• Индикация: светодиодная и цифровой дисплей — показывает текущее напряжение и состояние устройства
• Степень защиты: IP20 — защищён от прикосновений и пыли, но не от воды
• Температурный режим: от -20°C до +55°C — работает в большинстве условий внутри помещений
• Частота сети: 50/60 Гц — совместимо с российскими и международными сетями
• Срок службы: 10 лет
• Механическая износостойкость: 100 000 циклов
• Количество нормально замкнутых (НО) контактов: 1
• Подключение: винтовые клеммы — надёжное и проверенное соединение
• Количество переключающих контактов: 0 — не является переключателем, только защитным реле
• Цвет корпуса: белый
• Материал: пластик
• Способ монтажа: DIN-рейка 35 мм — стандартный вариант для электрощитов

Совместимость и монтаж

Реле напряжения однофазное 36 мм 63 А РН-д монтируется на DIN-рейку в любом распределительном щите. Для подключения используются винтовые клеммы: фаза и ноль вводятся на верхние клеммы, нагрузка — на нижние. Контакт NO разрывает цепь при срабатывании. Устройство не требует внешнего источника питания — питание берётся прямо из сети. Монтаж выполняется после отключения энергии. Обязательно соблюдайте полярность при подключении. Диаметр провода: до 25 мм² (стандартно для 63 А). Не используйте с трёхфазными системами — только для однофазных цепей.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки. Степень защиты IP20 исключает доступ к токоведущим частям при обычном использовании. Отсутствие открытых элементов и герметичный корпус обеспечивают безопасность при обслуживании. Работает в рамках стандартов для бытовых и коммерческих электросетей. Сертифицировано для применения в РФ и странах СНГ.

Преимущества

• Цифровой дисплей — наглядно показывает реальное напряжение в сети, что удобно для диагностики
• Настройка порогов через кнопки — можно адаптировать под конкретные условия сети без инструментов
• Функция гистерезиса — снижает количество ложных срабатываний при “плавающем” напряжении
• Высокий номинальный ток (63 А) — позволяет защищать сразу несколько потребителей без дополнительных аппаратов
• Автоматическое восстановление — после нормализации напряжения реле включает нагрузку само
• Компактный формат (36 мм) — экономит место в щите

Ограничения применения

• Не предназначен для работы на открытом воздухе — IP20 не обеспечивает защиту от влаги
• Не используется в трехфазных системах — только для одной фазы
• Не имеет встроенной защиты от короткого замыкания — требуется дополнительный автоматический выключатель
• Не рекомендовано применять в помещениях с температурой ниже -20°C или выше +55°C
• Не подходит для частых переключений более 10 раз в час — механический контакт ограничен 100 тыс. циклов

Примеры использования

• Защита холодильника в частном доме с нестабильной сетью
• Обеспечение стабильности работы кондиционера в многоквартирном доме
• Защита сервера или NAS в офисе от внезапных скачков напряжения
• Контроль питания насоса в системе водоснабжения дома
• Охранная система или видеонаблюдение в дачном доме

Практические советы

• Выбирайте диапазон 140–210 В, если в вашем районе часто бывают просадки; 220–280 В — при типичных перенапряжениях
• Установите задержку срабатывания 30–120 секунд — этого достаточно, чтобы избежать реакции на кратковременные импульсы
• Проверьте, чтобы вводной автомат был рассчитан на 63 А или выше — иначе он будет срабатывать раньше реле
• При первом запуске внимательно следите за показаниями дисплея — это поможет определить реальные параметры вашей сети
• Не закрывайте реле крышкой щита плотно — нужен минимальный воздушный зазор для теплоотвода
• Регулярно проверяйте дисплей: если напряжение постоянно находится у границы срабатывания — стоит рассмотреть стабилизатор
