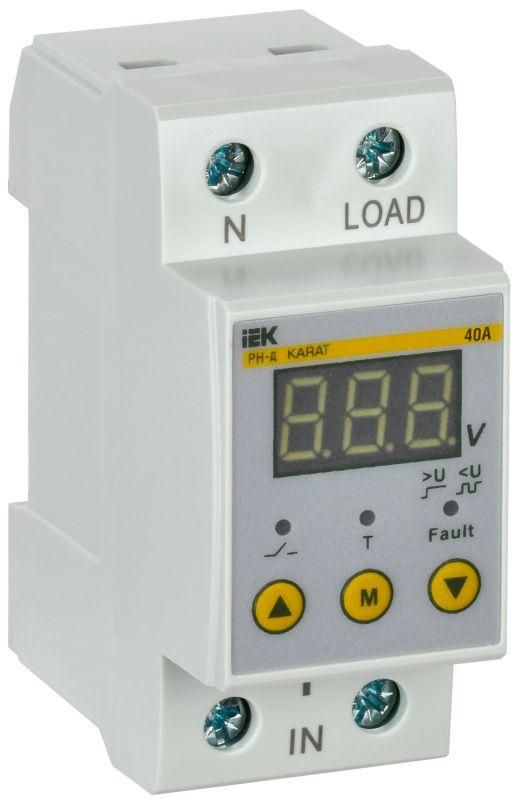

Реле напряжения РН-д однофазное 36мм 40А | IVR21-1-40 IEK

Реле напряжения однофазное 36 мм 40 А РН-д от IEK (ИЭК) - устройство для защиты бытовой и малой промышленной техники от скачков и проседаний напряжения. Установлено в распределительных щитах, обеспечивает надёжное отключение нагрузки при опасных значениях напряжения, сохраняя оборудование от повреждений.

Назначение и область применения

Реле напряжения однофазное 36 мм 40 А РН-д контролирует уровень напряжения в сети и автоматически отключает питание, когда оно выходит за заданные границы. Подходит для защиты холодильников, стиральных машин, кондиционеров, насосов, освещения и другого чувствительного оборудования. Применяется в квартирах, частных домах, офисах, небольших мастерских и торговых точках, где стабильность электроснабжения важна.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания цепи управления: 220 В
• Диапазоны контроля напряжения: 140–210 В и 220–280 В - можно выбрать один из двух режимов
• Контролируемые параметры: минимум, максимум и снижение напряжения
• Гистерезис: встроен - предотвращает постоянное включение/выключение при колебаниях на граничных значениях
• Задержка включения: 5–600 секунд - позволяет избежать срабатывания при кратковременных перепадах
• Контакты: 1 нормально разомкнутый (NO), 0 переключающих
• Максимальный ток контактов: 40 А
• Ширина корпуса: 36 мм - совместим с DIN-рейкой стандартной ширины
• Срок службы: до 10 лет
• Подключение: винтовые зажимы

Совместимость и монтаж

Реле напряжения однофазное 36 мм 40 А РН-д монтируется на DIN-рейку в электрическом щите. Для подключения используются винтовые клеммы - провода фазы и нуля заводятся в соответствующие входы. Выходной контакт управляет нагрузкой через внешний контактор или напрямую, если мощность не превышает 40 А. Устройство не требует внешнего питания - работает от сети 220 В. Совместимо с любыми щитами, поддерживающими модульную установку шириной 36 мм. Артикул ivr21-1-40 соответствует серии KARAT от IEK.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для бытовых и аналогичных применений. Нет указаний на сертификаты, однако конструкция выполнена в соответствии с типовой практикой производства IEK. Работает в условиях, не требующих взрывозащиты или повышенной степени IP - не предназначен для открытого монтажа вне щита.

Преимущества

• Два заранее установленных диапазона напряжения - легко выбрать подходящий для региона
• Гистерезис исключает “дребезг” контактов при нестабильном напряжении
• Настройка порогов через кнопки - не требуется программатор или ПК
• Задержка включения защищает от импульсных помех после восстановления питания
• Компактный формат 36 мм экономит место в щите
• Высокая долговечность - срок службы до 10 лет

Ограничения применения

• Не предназначено для трёхфазных сетей - только однофазные 220 В
• Максимальный ток 40 А - нельзя использовать для защиты мощных нагревательных приборов свыше 9 кВт
• Нет дисплея - хотя в описании указано, что “выводят параметры”, фактически в этом модели отображение значений отсутствует; настройка осуществляется визуально по положению переключателя
• Не имеет функции автономного питания - при отключении электричества теряет текущие настройки
• Не защищено от пыли и влаги - монтаж только внутри закрытого щита

Примеры использования

• Защита холодильника в доме с нестабильным напряжением - отключится при падении ниже 160 В или росте выше 260 В
• Обеспечение работы насоса в системе водоснабжения - предотвращает сгорание двигателя при недостаточном напряжении
• Страхование компьютера и сервера в небольшом офисе - отключение при перегрузке сети
• Контроль освещения в торговом помещении - исключает мерцание и выход из строя LED-ламп

Практические советы

• Выбирайте диапазон 140–210 В, если в вашем районе часто бывают просадки напряжения, и 220–280 В - при частых перенапряжениях
• Учитывайте посадочный размер 36 мм - перед покупкой проверьте свободное место на DIN-рейке
• При подключении нагрузки свыше 20 А используйте дополнительный магнитный пускатель - реле служит только управляющим элементом
• Задержку включения рекомендуется выставлять не менее 30–60 секунд, чтобы избежать срабатывания при кратковременных всплесках
• Проверяйте правильность подключения фазы и нуля - неверное подсоединение может привести к некорректной работе
• Реле напряжения однофазное 36 мм 40 А РН-д не заменяет УЗО или дифавтомат - применяйте в комплексе с другими средствами защиты
