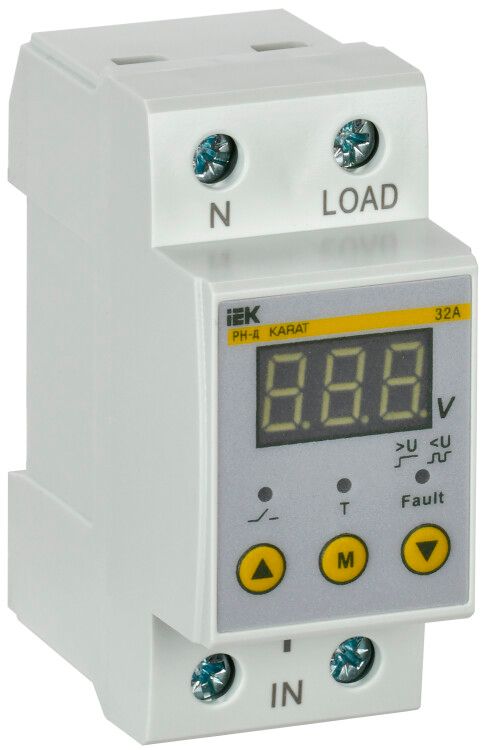

Реле напряжения РН-д однофазное 36мм 32А | IVR21-1-32 IEK

Реле напряжения однофазное 36мм 32А РН-д от IEK (ИЭК) обеспечивает защиту бытовых и малогабаритных промышленных устройств от опасных колебаний сетевого напряжения. Устройство устанавливается на DIN-рейку, контролирует уровень напряжения в реальном времени и отключает нагрузку при отклонении за установленные пороги. Артикул ivr21-1-32 соответствует серии KARAT.

Назначение и область применения

Реле напряжения однофазное 36мм 32А РН-д предназначено для автоматического отключения электропитания при аварийных изменениях напряжения - как при повышенном, так и при заниженном значении. Защищает оборудование от повреждений, вызванных просадками, перенапряжениями или нестабильной работой сети. Подходит для установки в распределительных щитках жилых домов, квартир, офисов, мастерских и небольших торговых точек. Особенно актуально там, где есть чувствительная техника: холодильники, кондиционеры, насосы, компьютеры, освещение и другое.

Технические характеристики

• Номинальное напряжение: 220 В переменного тока (AC)
• Номинальный ток: 32 А - способно коммутировать мощную нагрузку без внешнего контактора
• Частота: 50/60 Гц - совместимо со всеми распространенными сетями
• Диапазон контроля понижения: 140–210 В - отключение при недостаточном напряжении
• Диапазон контроля повышения: 220–280 В - отключение при превышении нормы
• Максимальная задержка срабатывания: 600 секунд - позволяет избежать ложных срабатываний при кратковременных скачках
• Индикация: да - цветной дисплей показывает текущее напряжение и режим работы
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от воды и пыли
• Температурный диапазон: от –20C до +55C - работает в большинстве условий внутри помещений
• Количество НО контактов: 1 - один normally open контакт для управления нагрузкой
• Механическая износостойкость: 100 000 циклов - долгий срок службы даже при частых переключениях
• Материал корпуса: пластик белого цвета
• Гарантия: 2 года

Совместимость и монтаж

Устройство рассчитано на монтаж на стандартную DIN-рейку шириной 35 мм. Клеммы для подключения входа и выхода расположены сверху и надёжно фиксируют провода сечением до 2,5 мм2. Для подключения используйте однополюсный автомат перед реле для удобства обслуживания. Обязательно соблюдайте полярность: L и N должны быть правильно подсоединены. Монтаж возможен только в закрытых щитах - IP20 не предусматривает защиту от влаги. Не устанавливайте рядом с источниками тепла или в местах с высокой запылённостью.

Безопасность и стандарты

Реле напряжения однофазное 36мм 32А РН-д соответствует требованиям безопасности для внутренней установки в жилых и административных зданиях. Применяет принцип двойного контроля - как по верхнему, так и по нижнему порогу напряжения. Отказ от механических контактов снижает риск возгорания. Однако устройство не является заменой УЗО или дифференциальному автомату - не защищает от утечек тока и коротких замыканий.

Преимущества

• Яркий дисплей отображает действующее напряжение - можно оперативно диагностировать состояние сети без тестера
• Настройка порогов через кнопки - пользователь сам определяет границы безопасного диапазона
• Высокий рабочий ток 32 А - позволяет использовать без дополнительного контактора для нагрузок до 7 кВт
• Функция задержки срабатывания - исключает ложные отключения при краткосрочных помехах
• Автоматическое восстановление после нормализации напряжения - не требует ручного включения

Ограничения применения

• Не предназначен для трёхфазных систем - только для однофазной сети 220 В
• Защита IP20 не допускает использование вне помещения или в сырых зонах (ванна, баня, подвал без гидроизоляции)
• Не защищает от импульсных перенапряжений (молнии, коммутационные броски) - требуется дополнительно УЗИП
• Не имеет функции защиты по току - только по напряжению; при перегрузке по току (например, 40 А) реле не отключится
• Подходит только для активных и слаботочных нагрузок - не рекомендовано для двигателей с большим пусковым током без предварительной проверки

Примеры использования

• Щиток в квартире - защита холодильника, стиральной машины и микроволновой печи от просадок напряжения ночью
• Магазин с видеонаблюдением и сервером - предотвращение внезапного отключения оборудования при перепадах
• Мастерская с компрессором и сварочным аппаратом - исключение повреждения двигателя при завышенном напряжении
• Дачный участок с насосом - защита от “провала” напряжения при большой нагрузке на ЛЭП

Практические советы

• Перед первым включением настройте пороги согласно условиям вашей сети - лучше сделать чуть уже стандартных значений (например, 190–240 В вместо 140–280 В)
• Обязательно проверьте правильность подключения фазы и нуля - неверная полярность может нарушить работу дисплея и алгоритма
• Если реле часто срабатывает, проверьте качество проводки и наличие плохих контактов в щите - проблема может быть не в сети, а в окислении клемм
• Для больших нагрузок (>5 кВт) рекомендуется параллельно установить автоматический выключатель на 40 А - реле управляет лишь сигналом, а не силовым током напрямую
• При использовании в условиях низких температур зимой (например, в неотапливаемом щите) убедитесь, что температура не ниже –20C - иначе дисплей может не отображать данные
