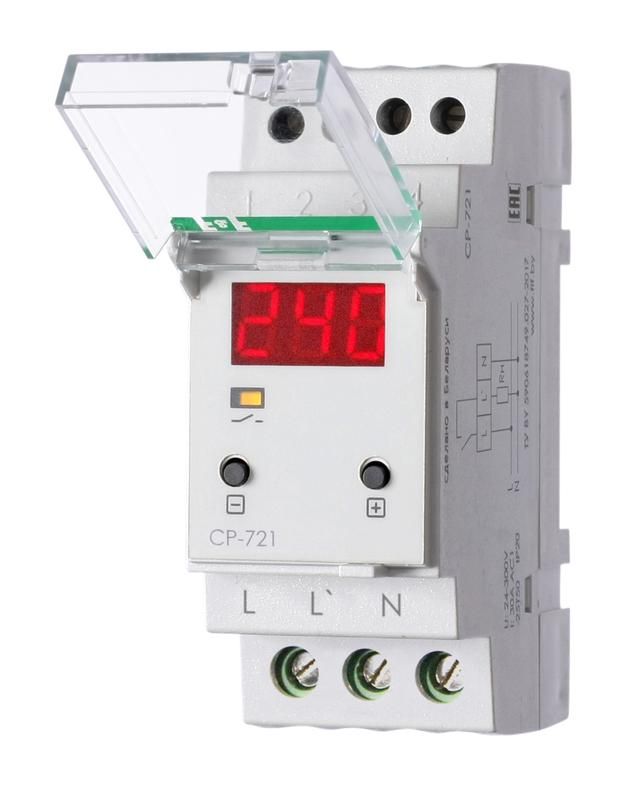

Реле напряжения CP-721 (50-450В 30А 2 модуля IP20 монтаж на DIN-рейке)(аналог УЗМ) F&F EA04.009.003 Евроавтоматика

Реле контроля напряжения Евроавтоматика ea04.009.003 предназначено для защиты бытовых и промышленных устройств от перепадов напряжения в однофазной сети. Устройство оснащено LED-дисплеем, монтируется на DIN-рейку и работает в диапазоне 150–450 В AC, обеспечивая автоматическое отключение при выходе за установленные границы.

Назначение и область применения

Реле контроля напряжения Евроавтоматика ea04.009.003 защищает оборудование от повреждений, вызванных высоким или низким напряжением, а также обрывом нулевого провода. Устройство отключает нагрузку при выходе напряжения за пределы заданных порогов и возобновляет питание автоматически после нормализации параметров сети. Подходит для установки в распределительных щитах жилых домов, офисов, производственных линий, насосных станций и других объектов с чувствительной электроникой.

Технические характеристики

• Напряжение питания: 150–450 В AC
• Коммутируемый ток: 30 А
• Количество фаз: 1
• Контакты: 1 нормально открытый (НО)
• Нижний порог срабатывания: 150–210 В (можно настроить)
• Верхний порог срабатывания: 230–260 В (можно настроить)
• Индикация: LED-дисплей с отображением текущего напряжения
• Время задержки срабатывания: минимум 0,1 секунды
• Степень защиты: IP20 - защита от прикосновений и ограниченная защита от пыли
• Количество модулей DIN: 2
• Рабочая температура: от -25 C до +50 C
• Климатическое исполнение: УХЛ4 - для умеренного и холодного климата с возможностью работы в помещениях с повышенной влажностью
• Нормативный документ: ТУ BY 590618749.027-2017

Совместимость и монтаж

Реле контроля напряжения Евроавтоматика ea04.009.003 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы на передней панели: вход L/N - к питающей сети, выход L/N - к защищаемой нагрузке. Контакт NO размыкает цепь при аварии, поэтому рекомендуется использовать его в последовательной цепи с нагрузкой. Устройство совместимо со всеми типами однофазных потребителей, включая кондиционеры, компрессоры, сварочные аппараты и системы управления.

Безопасность и стандарты

Реле соответствует требованиям ТУ BY 590618749.027-2017. Степень защиты IP20 исключает доступ к токоведущим частям при обычной эксплуатации, но не обеспечивает защиту от брызг воды или пыли - применение допускается только внутри закрытых щитов. Отсутствие функции защиты от импульсных перенапряжений требует установки дополнительных грозозащитных устройств при использовании в зонах с высокой грозовой активностью.

Преимущества

• Чёткая индикация реального напряжения на дисплее - позволяет оперативно выявлять отклонения без внешних приборов
• Настройка порогов срабатывания кнопками на корпусе - адаптация под конкретные условия сети
• Автоматическое повторное включение после восстановления напряжения - снижает необходимость ручного вмешательства
• Задержка срабатывания 0,1 с - предотвращает ложные срабатывания при кратковременных скачках
• Компактный формат (2 модуля DIN) - экономия места в щите

Ограничения применения

• Не предназначен для работы в условиях постоянной влажности, пыли или на открытом воздухе - IP20 недостаточно для таких сред
• Не защищает от импульсных перенапряжений (молнии, коммутационные выбросы) - требуется параллельная установка Surge Protector
• Не имеет функции защиты от обрыва фазы в трёхфазных системах - применяется только в однофазных сетях
• Максимальный ток 30 А - не подходит для мощных нагревательных установок выше 6,6 кВт при 220 В
• Нижний порог не ниже 150 В - не подходит для сетей с длительным проседанием ниже этого уровня

Примеры использования

• Защита холодильного оборудования в торговых точках - предотвращает отказ компрессора при просадке напряжения
• Контроль питания CNC-станков - исключает сбои программного обеспечения при колебаниях сети
• Обеспечение стабильности работы медицинских приборов в малых клиниках
• Защита систем видеонаблюдения и серверов в удалённых пунктах
• Поддержание работоспособности насосов в системах водоснабжения при нестабильном энергоснабжении

Практические советы

• Перед установкой проверьте фактический диапазон напряжения в вашей сети - настройте пороги так, чтобы они не совпадали с регулярными колебаниями (например, вечерние просадки до 180 В)
• Убедитесь, что нагрузка не превышает 30 А; для более мощных устройств используйте реле с контактным контактором
• При монтаже на DIN-рейку плотно зафиксируйте устройство - слабый контакт может вызвать перегрев клемм
• Не устанавливайте рядом с источниками тепла (часто встречается в щитах с автоматическими выключателями большой мощности)
• При первом запуске - дождитесь завершения самотестирования (индикация на экране); если дисплей не светится - проверьте подачу напряжения на вход
• Для долговечности - периодически проверяйте надёжность подключения клемм (раз в 6–12 месяцев)
