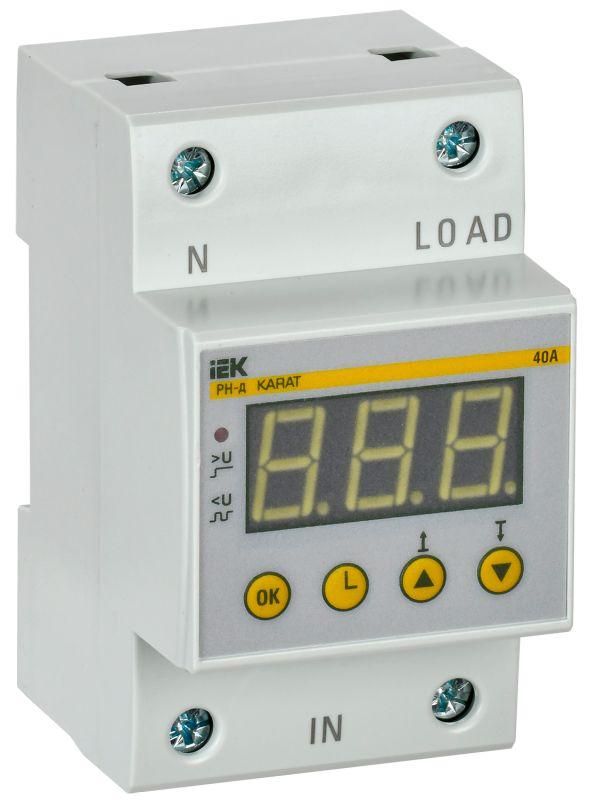

Реле напряжения РН-д однофазное 54мм 40А | IVR31-1-40 IEK

Реле напряжения однофазное 54 мм 40 А РН-д от IEK (ИЭК), артикул ivr31-1-40, предназначено для защиты бытовой и малой коммерческой техники от скачков напряжения. Устройство контролирует уровень напряжения в сети и отключает нагрузку при опасных отклонениях, обеспечивая безопасную работу оборудования.

Назначение и область применения

Реле напряжения однофазное 54 мм 40 А РН-д используется для автоматического отключения электропитания при аварийных значениях напряжения - слишком высоких или слишком низких. Подходит для установки в распределительных щитках жилых домов, квартир, офисов и небольших мастерских. Защищает холодильники, стиральные машины, компьютеры, насосы и другую чувствительную технику от повреждений из-за просадок или перегрузок сети.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания цепи управления: 220 В
• Диапазон контроля напряжения: два режима - 120–210 В и 220–300 В
• Максимальный коммутируемый ток: 40 А
• Количество контактов: 1 нормально разомкнутый (NO), переключающих контактов нет
• Гистерезис: да - предотвращает постоянное включение/выключение при колебаниях напряжения около порога
• Задержка включения после восстановления напряжения: 5–600 секунд (настраивается)
• Подключение: винтовые зажимы
• Срок службы: до 10 лет
• Габариты: 54 мм - стандартный модульный размер для DIN-рейки

Совместимость и монтаж

Реле напряжения однофазное 54 мм 40 А РН-д устанавливается на DIN-рейку в электрическом щите. Для подключения требуется подвести фазу и ноль питания - устройство работает от сети 220 В. Нагрузка подключается через контакт NO: один провод от источника питания, второй - к защищаемому оборудованию. Монтаж выполняется при отключенном питании. Клеммы рассчитаны на медные провода сечением до 4 мм2. Не требует внешнего источника питания - работает от контролируемой сети.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в жилых и административных помещениях. Произведено в рамках серии KARAT от IEK - продукция сертифицирована для рынка РФ и стран ЕАЭС. Отсутствие открытых токоведущих частей и надежная изоляция обеспечивают безопасную эксплуатацию даже в условиях повышенной влажности.

Преимущества

• Автоматическое отключение при опасных напряжениях - снижает риск выхода техники из строя
• Настройка порогов и задержки через кнопочное меню - удобно адаптировать под конкретную сеть
• Гистерезис исключает «дребезг» контактов при нестабильном напряжении
• Стандартный размер 54 мм - легко заменить старое реле без переделки шкафа
• Долгий срок службы - до 10 лет при соблюдении условий эксплуатации

Ограничения применения

• Не предназначен для трехфазных сетей - только для однофазных 220 В
• Не имеет функции защиты от импульсных перенапряжений (грозовые разряды, помехи) - рекомендуется использовать совместно с УЗИП
• Не управляет нагрузкой выше 40 А - для более мощных потребителей нужен контактор
• Не имеет IP-защиты корпуса - устанавливать только внутри закрытых щитов
• Не поддерживает удалённый контроль или сигнализацию - только локальное отключение

Примеры использования

• Защита холодильника в квартире с нестабильным напряжением - предотвращает перегрев компрессора при просадке
• Обеспечение работы насоса в частном доме - отключает питание при перегрузке сети во время пика потребления
• Защита медицинского оборудования в небольшой клинике - минимизирует риск отказа при скачках напряжения
• Контроль питания кондиционера в офисе - исключает запуск при недостаточном напряжении, что продлевает срок службы двигателя

Практические советы

• Выбирайте диапазон 120–210 В для регионов с частыми просадками напряжения; 220–300 В - для районов с перенапряжением
• Выставляйте задержку включения не менее 60 секунд - это позволяет сети стабилизироваться после сбоя
• Проверьте посадочный диаметр DIN-рейки перед установкой - устройство точно соответствует стандартному 35 мм профилю
• Не используйте реле вместо автомата - оно не защищает от короткого замыкания или перегрузки по току
• При первом запуске проверьте правильность показаний на экране - сверьте с тестовым вольтметром
• Частые отключения указывают на проблемы в сети - стоит проверить состояние проводки и контактов в щите
