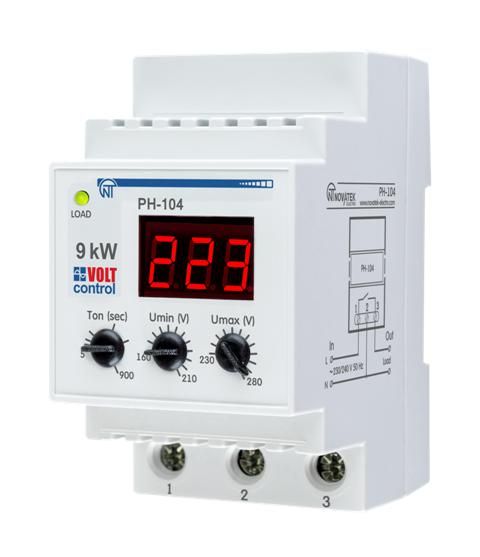

Реле напряжения РН-104 однофазное 40А 220В DIN - 3425600114 НовАтек-Электро

Реле напряжения РН-104 1ф 40А DIN - устройство для защиты электрооборудования от перенапряжения и заниженного напряжения в однофазной сети 220 В. Установлено на DIN-рейку, подходит для промышленных и бытовых систем. Бренд НовАтек-Электро, артикул 3425600114.

Назначение и область применения

Реле напряжения РН-104 1ф 40А DIN контролирует уровень напряжения в сети и отключает нагрузку при выходе за установленный диапазон. Защищает оборудование от повреждений из-за скачков напряжения, просадок или длительного завышения/занижения параметров. Применяется в цепях с переменным током: холодильники, насосы, кондиционеры, станки, системы автоматизации, освещение, бытовые приборы с чувствительной электроникой.

Технические характеристики

• Напряжение питания: 220 В переменного тока (AC)
• Коммутируемый ток: 40 А - максимальная нагрузка, которую можно подключить через реле
• Диапазон контроля напряжения: 230–280 В - реле сработает, если напряжение упадёт ниже 230 В или поднимется выше 280 В
• Задержка срабатывания: 5–900 секунд - можно настроить время, после которого реле отключит питание при аварии
• Максимальное время задержки срабатывания: 0,2 секунды - минимальная задержка при экстренном отключении
• Количество контактов: 1 - одноконтактное реле (NO - нормально разомкнутый контакт)
• Мощность потребления: 0,05 кВА - очень низкий расход энергии самим устройством
• Способ монтажа: на DIN-рейку шириной 35 мм, занимает 3 модуля
• Индикация: есть светодиоды - показывают состояние сети и работу реле
• Степень защиты: IP40 / IP20 - защита от крупных частиц пыли и случайного прикосновения, но не от брызг воды
• Диапазон рабочих температур: от -35C до +55C - работает в неотапливаемых помещениях, на улице в закрытых щитках
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с повышенной влажностью
• Тип подключения: винтовые зажимы - надёжное соединение проводов сечением до 2,5 мм2

Совместимость и монтаж

Реле напряжения РН-104 1ф 40А DIN совместимо с любыми распределительными щитами, оборудованными DIN-рейкой стандарта EN 60715. Монтаж выполняется в щите с доступом к проводам фазы и нуля. Подключение: вход - сеть 220 В, выход - к защищаемому оборудованию. Контакты реле коммутируют только фазу; ноль проходит напрямую. Для правильной работы необходимо соблюдать полярность: L - фаза, N - ноль. Не требует внешнего питания - работает от сети, которую контролирует.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств класса II (двойная изоляция). Степень защиты IP40 обеспечивает безопасность при установке внутри закрытых щитов. Не предназначен для открытого монтажа или помещений с высокой влажностью без корпуса. Соответствует ГОСТ Р 50030.2 и IEC 60947-5-1 для аппаратов управления.

Преимущества

• Высокий порог коммутации - 40 А позволяет защищать мощные устройства без использования контактора
• Настройка задержки - исключает ложные срабатывания при кратковременных помехах
• Яркая индикация - сразу видно, включен ли реле и есть ли напряжение
• Низкое энергопотребление - не нагревается и не влияет на общую нагрузку щита
• Широкий температурный диапазон - работает даже в неотапливаемых мастерских и на объектах в зимний период

Ограничения применения

• Не предназначено для защиты трёхфазных сетей - только для однофазных 220 В
• Защита действует только в диапазоне 230–280 В - при более глубоких просадках (например, до 180 В) реле не сработает, так как нижняя граница выше
• IP40 не защищает от влаги - нельзя использовать во влажных помещениях без герметичного корпуса
• Подходит только для AC - не работает с постоянным током
• Один контакт - не имеет возможности переключать направление тока или работать как перекидной переключатель

Примеры использования

• Защита кондиционера в частном доме - отключает при падении напряжения ниже 230 В, чтобы не сгорела компрессорная катушка
• Автоматизация станка на производстве - предотвращает повреждение ЧПУ при перепадах в электросети
• Щитовая в гараже - защищает зарядное устройство для автомобиля от перенапряжения
• Осветительные системы в административных зданиях - снижает риск выхода из строя LED-светильников

Практические советы

• Выбирая реле, проверьте, что ваша сеть действительно часто скачет между 200–290 В - если напряжение редко выходит за 230–280 В, реле будет бесполезно
• При монтаже используйте провода сечением 1,5–2,5 мм2 - больше не рекомендуется, так как винтовые зажимы не рассчитаны на большие жилы
• Не устанавливайте рядом с источниками тепла - перегрев снизит срок службы
• Проверьте настройку задержки перед запуском: для двигателей лучше выбрать 30–60 секунд, для электроники - 5–10 секунд
• Если требуется защита от более низких напряжений (до 180 В), выбирайте другую модель - РН-104 не подходит
