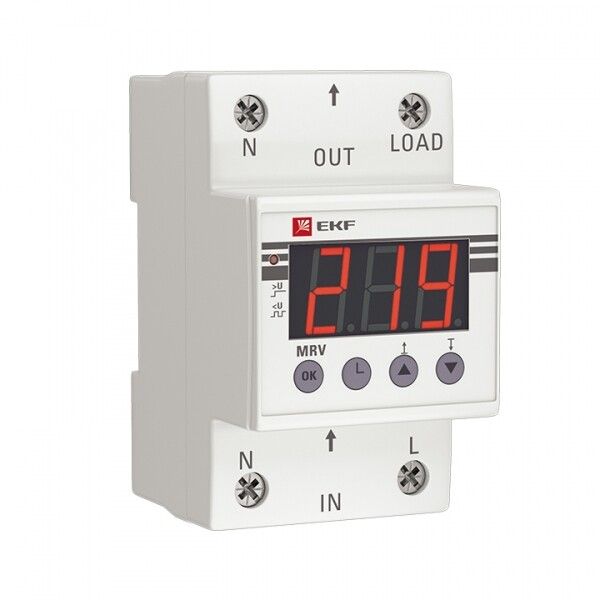

Реле напряжения MRV 40A PROxima, 40А, 230В с дисплеем EKF MRV-40A

Реле напряжения с дисплеем MRV 40 ампер от EKF - это микропроцессорное устройство для автоматического отключения нагрузки при опасных отклонениях напряжения в сети. Подходит для защиты бытовых и промышленных приборов в условиях нестабильного электроснабжения. Артикул mrv-40a обеспечивает точный контроль и наглядную индикацию текущего значения напряжения.

Назначение и область применения

Реле напряжения с дисплеем MRV 40 ампер используется для защиты оборудования от перенапряжения, заниженного напряжения и скачков напряжения в однофазных сетях переменного тока. Устройство отключает питание при выходе напряжения за заданные границы, предотвращая повреждение чувствительной техники. Применяется в жилых домах, офисах, на производстве - особенно там, где важна стабильность питания: холодильники, насосы, компрессоры, системы управления, освещение, станки.

Технические характеристики

• Номинальный ток: 40 А - способно коммутировать нагрузки до 8,8 кВт при 220 В
• Номинальное напряжение питания: 60–300 В AC - работает даже при значительных проседаниях или перегрузках сети
• Контролируемые параметры: нижний порог (минимальное напряжение), верхний порог (максимальное напряжение), а также контроль понижения напряжения
• Порог срабатывания: 120–300 В - можно настроить любую границу внутри этого диапазона
• Измеряемые диапазоны: 120–210 В и 230–300 В - два режима работы для различных типов сетей
• Гистерезис: да - предотвращает частое включение/выключение при колебаниях напряжения у порога
• Время задержки срабатывания: 0,02–600 секунд - позволяет избежать ложных срабатываний при кратковременных помехах
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение
• Количество контактов: 1 нормально замкнутый (1НО), 0 нормально разомкнутых (0НЗ) - контактная группа для отключения цепи
• Дисплей: есть - показывает реальное напряжение в сети в режиме реального времени
• Способ монтажа: DIN-рейка 35 мм - совместим с стандартными распределительными щитами

Совместимость и монтаж

Реле напряжения с дисплеем MRV 40 ампер устанавливается на DIN-рейку в электрощите. Для подключения используются винтовые клеммы - провода зачищаются на 6–8 мм и затягиваются отверткой. Нагрузка подключается к выводам L и N, вход питания - к соответствующим клеммам. Контакты реле находятся в разрыве фазы, поэтому рекомендуется использовать его в паре с автоматическим выключателем для защиты от короткого замыкания. Монтаж возможен как в квартирных, так и в промышленных щитах. Обязательно соблюдайте полярность при подключении - L и N должны быть правильно определены.

Безопасность и стандарты

Реле напряжения с дисплеем MRV 40 ампер соответствует требованиям безопасности для устройств класса II (двойная изоляция). Произведено в соответствии с международными стандартами IEC 61010 и IEC 60947. Не требует специальных мер защиты при установке в сухих помещениях. Не предназначен для использования во взрывоопасных средах или на открытом воздухе без корпуса IP65+.

Преимущества

• Цифровой дисплей - позволяет видеть актуальное напряжение без внешних приборов
• Настройка через кнопки - удобнее и точнее, чем механические потенциометры
• Широкий диапазон рабочего напряжения (60–300 В) - работает даже при серьёзных просадках
• Гистерезис снижает количество ложных срабатываний - особенно важно при нестабильной сети
• Высокий номинальный ток (40 А) - подходит для мощных потребителей: тепловые завесы, насосы, кондиционеры
• Микропроцессорная логика - более точная и стабильная работа по сравнению с аналоговыми реле

Ограничения применения

• Не подходит для трёхфазных систем - только для однофазных сетей 220 В
• Не имеет встроенного автоматического выключателя - требуется отдельная защита от КЗ
• Не рассчитано на работу при температуре ниже –10 C или выше +50 C - не устанавливать в неотапливаемых шкафах зимой
• Не следует применять в сетях с высоким уровнем гармонических искажений - возможны ошибки измерения
• Контактная группа только 1НО - нельзя использовать для переключения между источниками питания

Примеры использования

• Защита холодильника в квартире с частыми перепадами напряжения
• Автоматическое отключение бойлера при падении напряжения ниже 180 В
• Контроль питания насосной станции в загородном доме
• Стабилизация работы CNC-станка в цеху с нестабильной сетью
• Обеспечение безопасного отключения кондиционера при превышении 250 В

Практические советы

• При настройке порогов учитывайте допустимые пределы вашего оборудования - например, большинство бытовой техники работает от 190 до 240 В
• Для сетей с частыми просадками используйте нижний порог 180–190 В, верхний - 240–250 В
• Задержку срабатывания лучше выставить не менее 1–3 секунды - чтобы исключить реакцию на кратковременные импульсы
• Проверьте соответствие посадочного места на DIN-рейке перед установкой - устройство имеет стандартную ширину
• После монтажа протестируйте работу: искусственно измените напряжение (например, через автотрансформатор) и убедитесь, что реле отключает нагрузку точно по заданным параметрам
• Не закрывайте дисплей крышкой щита - он нужен для визуального контроля состояния сети
