Реле напряжения CP-721-3 40А контроль напряжения: нижн. порог 140-210В верхн. 240-300В цифров. индикация 2мод. монтаж на DIN-рейку возможность пломбировки панели управления F&F EA04.009.021 Евроавтоматика

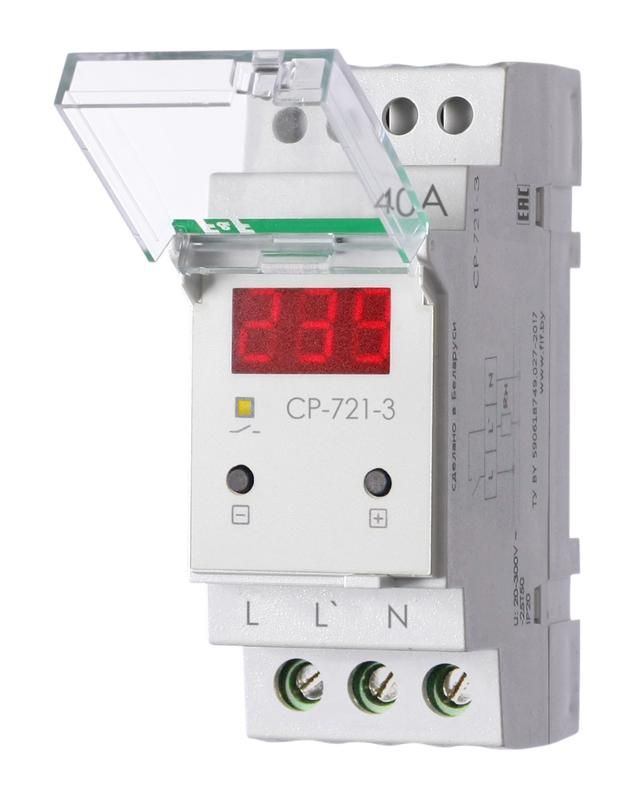

Реле контроля напряжения CP-721-3 с цифровой индикацией напряжения обеспечивает автоматическую защиту оборудования от перепадов напряжения в однофазной сети. Бренд Евроавтоматика реализовал эту модель в компактном корпусе с возможностью монтажа на DIN-рейку и пломбировки - идеально для распределительных щитов в условиях нестабильной сети.

Назначение и область применения

Реле контроля напряжения CP-721-3 отключает нагрузку при выходе напряжения за установленные границы - ниже 140 В или выше 300 В. Это защищает бытовую и промышленную технику от повреждений из-за просадок, скачков или обрыва нуля. Подходит для установки в жилых домах, офисах, производственных помещениях, на объектах с чувствительным оборудованием - насосах, холодильниках, станках, системах освещения.

Технические характеристики

• Тип: реле напряжения, одноканальное, однофазное
• Напряжение питания: 100–450 В AC - работает даже при серьёзных просадках
• Нижний порог срабатывания: 140–210 В (настраивается внутри)
• Верхний порог срабатывания: 240–300 В (настраивается внутри)
• Коммутируемый ток: 40 А - способно управлять нагрузкой до 8,8 кВт при 220 В
• Задержка срабатывания: 0,05–25 сек - можно выставить, чтобы исключить ложные срабатывания при кратковременных колебаниях
• Индикация: светодиодная - показывает текущее напряжение и состояние (норма/отключение)
• Монтаж: на DIN-рейку шириной 35 мм, занимает один модуль
• Степень защиты: IP20 - только для внутренней установки в закрытые шкафы
• Рабочий температурный диапазон: от –25C до +50C - подходит для неотапливаемых помещений
• Климатическое исполнение: УХЛ4 - рассчитано на умеренный и холодный климат с высокой влажностью

Совместимость и монтаж

CP-721-3 совместим со всеми стандартными DIN-рейками 35 мм. Для подключения используются клеммы на передней панели - вход L/N, выход L/N. Контакты реле - нормально замкнутые (NO), поэтому при срабатывании они размыкаются и отключают нагрузку. Монтаж выполняется после отключения питания. После установки необходимо проверить правильность подключения фазы и нуля - неверное подключение может привести к некорректной работе.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств класса II. Отсутствие заземления корпуса допустимо благодаря двойной изоляции. Сертифицировано для работы в сетях с частотой 50 Гц. Наличие функции пломбировки позволяет запечатывать крышку панели управления - это важно для энергонадзорных органов и предотвращения несанкционированного доступа.

Преимущества

• Цифровая индикация реального напряжения - позволяет оперативно диагностировать проблемы без внешнего тестера
• Широкий диапазон рабочего напряжения (100–450 В) - надёжно работает даже при глубоких просадках
• Настройка порогов в пределах указанных интервалов - гибко адаптируется под условия конкретной сети
• Высокий коммутируемый ток (40 А) - не требует использования дополнительного контактора при управлении мощными нагрузками
• Возможность пломбирования - снижает риск вмешательства и повышает соответствие требованиям эксплуатационных организаций

Ограничения применения

• Не предназначен для трёхфазных сетей - только для однофазных 220 В
• Защита IP20 не допускает установку во влажных местах, на улице или в открытых щитах
• Не имеет функции восстановления после аварии - требуется ручное включение после устранения причины
• Не контролирует баланс фаз, гармоники или импульсы - только среднее действующее напряжение
• Не рекомендовано использовать в сетях с постоянными колебаниями вне диапазона 100–450 В - может постоянно отключаться

Примеры использования

• Щитовая квартиры - защита холодильника, стиральной машины и электроники от скачков напряжения
• Производственный участок - отключение станков при просадке напряжения, предотвращающая поломку ЧПУ
• Аварийный источник питания - контроль качества входящего напряжения перед подключением ИБП
• Системы теплоснабжения - защита насосов и терморегуляторов от обрыва нуля

Практические советы

• При установке в щите убедитесь, что посадочный диаметр кабеля соответствует клеммному зажиму - максимальное сечение 16 мм2
• Настройте пороги срабатывания с учётом типичных колебаний вашей сети - например, если часто падает до 160 В, установите нижний порог на 170 В
• Задержку срабатывания лучше выставлять не менее 1–3 секунды, чтобы избежать отключений при кратковременных помехах
• После первого включения проверьте точность индикации - сравните её с мультиметром
• Пломбировка обязательна при использовании в муниципальных или промышленных объектах - используйте специальные пластиковые пломбы через отверстие на крышке
• Не открывайте корпус без отключения питания - внутри находятся опасные потенциалы даже при отключенном выходе
