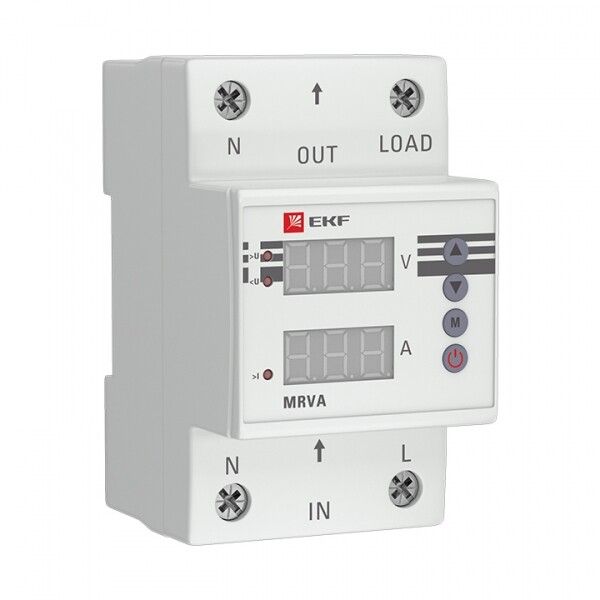

Реле напряжения и тока с дисплеем MRVA 40A EKF PROxima | MRVA-40A

Реле напряжения и тока с дисплеем MRVA 40А от EKF предназначено для автоматического отключения нагрузки при опасных отклонениях напряжения или тока в однофазных сетях. Устройство сочетает точный цифровой контроль, настраиваемую задержку срабатывания и монтаж на DIN-рейку - идеально для защиты бытовых и промышленных потребителей.

Назначение и область применения

Реле напряжения и тока с дисплеем MRVA 40А защищает оборудование от повреждений, вызванных перенапряжением, заниженным напряжением или превышением тока. Подходит для установки в распределительных щитах жилых домов, офисов, производственных линий, насосных станций, систем вентиляции и другого оборудования, чувствительного к качеству электроснабжения.

Технические характеристики

• Номинальный ток: 40 А - способно коммутировать нагрузки до этого значения без внешнего контактора
• Тип тока: переменный (AC) - работает в сетях 50 Гц
• Диапазон измерения напряжения: два режима - 120–210 В и 230–300 В; порог срабатывания - 120–300 В
• Диапазон измерения тока: 0,1–40 А - позволяет контролировать фактический ток нагрузки
• Напряжение питания цепи управления: 60–300 В - питание берётся прямо с защищаемой сети
• Количество контактов: 1 нормально замкнутый (1НО), 0 нормально разомкнутых (0НЗ) - контакт размыкает цепь при аварии
• Время задержки срабатывания: 0,02–600 секунд - можно настроить под нужды системы (например, чтобы избежать ложных срабатываний при кратковременных просадках)
• Гистерезис: да - предотвращает частые включения/выключения при колебаниях напряжения у границы порога
• Индикация: цифровой дисплей - показывает текущее напряжение и ток в реальном времени
• Метод подключения: винтовые зажимы - надёжное и проверенное соединение
• Степень защиты: IP20 - защищён от прикосновения к токоведущим частям, но не предназначен для открытой установки вне шита
• Способ монтажа: на DIN-рейку 35 мм - совместим со стандартными щитами

Совместимость и монтаж

Реле MRVA 40А устанавливается на стандартную DIN-рейку в электрощите. Для работы требуется подключение фазы и нуля к входным клеммам устройства - они же служат источником питания. Нагрузка подключается к выходным клеммам через нормально замкнутый контакт. Максимальная мощность нагрузки - до 8,8 кВт при 220 В и 40 А. Устройство не требует внешнего источника питания. Кабели рекомендуется зачищать на 8–10 мм, затягивать винты усилием 0,5–0,7 Нм - недостаточное или чрезмерное усилие снижают надёжность контакта.

Безопасность и стандарты

Реле соответствует требованиям безопасности для устройств класса II (двойная изоляция). Применяется в соответствии с ГОСТ IEC 60947-6-1. Отсутствие сертификата на соответствие EN 61010-1 указывает на то, что устройство не предназначено для медицинских или лабораторных применений. IP20 не обеспечивает защиту от брызг воды - не устанавливайте в сырых помещениях без корпуса.

Преимущества

• Цифровой дисплей позволяет видеть реальные значения напряжения и тока - удобно для диагностики
• Настройка порогов и задержек осуществляется кнопками на передней панели - не нужны инструменты
• Гистерезис исключает “дребезг” контактов при нестабильной сети
• Поддержка двух диапазонов напряжения (120–210 В / 230–300 В) - адаптация под региональные стандарты
• Высокий номинальный ток (40 А) - позволяет использовать без дополнительного контактора в большинстве бытовых и малых промышленных задач

Ограничения применения

• Не подходит для трёхфазных сетей - только для однофазных (несмотря на упоминание в описании производителя про MRVA-3, данная модель имеет один набор входов и не рассчитана на три фазы)
• IP20 - нельзя устанавливать в условиях повышенной влажности, пыли или на улице
• Нет резервного питания - при полном отключении напряжения дисплей и логика отключаются
• Не имеет функции контроля частоты - не защищает от изменения частоты сети
• Контакт только НО - при срабатывании он размыкает цепь, но не переключает на резерв

Примеры использования

• Защита холодильника в квартире с нестабильным напряжением - отключает при падении ниже 180 В или скачке выше 250 В
• Контроль насоса в скважине - отключает при превышении тока (возможно заклинивание) или падении напряжения
• Обеспечение стабильной работы CNC-станка - предотвращает сбой из-за провала напряжения во время резки
• Щитовая защита в небольшом цехе - вместо нескольких реле, использует одно устройство с токовым контролем

Практические советы

• Выбирайте диапазон напряжения (120–210 В или 230–300 В) в зависимости от вашего региона - в России чаще используется второй
• При настройке задержки: для двигателей - 1–5 сек, для электроники - 0,1–1 сек, для освещения - 0,05–0,5 сек
• Проверьте, что ток нагрузки не превышает 40 А - даже если мощность кажется безопасной, пусковые токи могут быть выше
• Не забудьте подключить нулевой провод - без него реле не будет работать
• При первом запуске - внимательно следите за показаниями дисплея: если напряжение отличается от тестера, возможно, проблема в подключении
• Реле MRVA 40А от EKF не является заменой УЗО - для защиты от утечек тока необходимо дополнительно установить дифференциальный автомат
