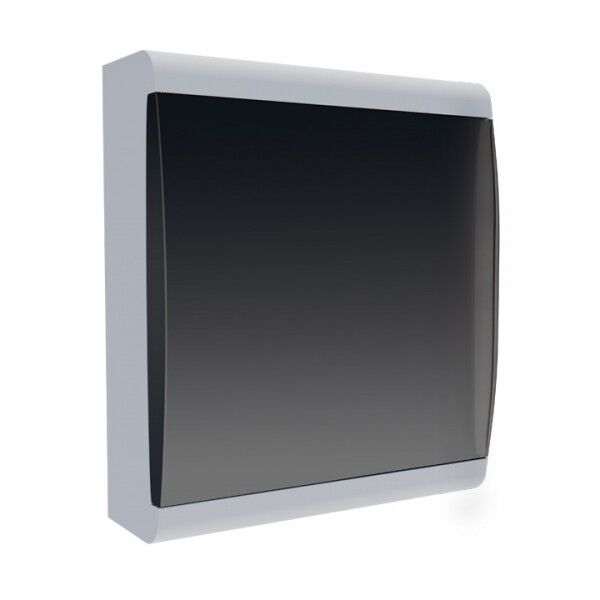

Щит распределительный навесной ЩРН-П-24 "SlimBox" IP41 EKF PROxima | sb-n-24

Щит распределительный навесной ЩРН-П-24 IP41 от бренда EKF серии PROxima - компактный корпус из прочного пластика для внутренней установки коммутационного оборудования в жилых и общественных зонах. Артикул sb-n-24 обеспечивает надёжную фиксацию до 24 модулей на DIN-рейке.

Назначение и область применения

Щит распределительный навесной ЩРН-П-24 IP41 предназначен для монтажа модульной аппаратуры: автоматических выключателей, устройств защитного отключения (УЗО), таймеров, электросчётчиков и других устройств. Подходит для использования в квартирах, офисах, магазинах, школах и других объектах с сухими условиями эксплуатации. Корпус не рассчитан на уличную установку или повышенную влажность.

Технические характеристики

• Тип: навесной щит распределительный
• Количество модулей DIN: 24 (два ряда по 12 модулей каждый)
• Степень защиты: IP41 - защита от твёрдых частиц крупнее 1 мм и вертикально падающих капель воды
• Материал корпуса: ABS-пластик, глянцевый белый цвет
• Крышка: закрытого типа, прозрачная, с возможностью фиксации
• DIN-рейка: встроена, готова к установке модулей
• Способ монтажа: открытая установка на стену
• Гарантия: 5 лет (60 месяцев)

Совместимость и монтаж

Щит распределительный ЩРН-П-24 IP41 совместим со всеми стандартными модулями шириной 18 мм, соответствующими DIN EN 60947-7-1. Монтаж осуществляется на стену с помощью шурупов через крепёжные отверстия в задней стенке корпуса. Прозрачная крышка позволяет контролировать состояние модулей без вскрытия. Для удобства сборки основание корпуса выполнено с минимальной высотой - это даёт больше места для работы с проводами внутри.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Степень защиты IP41 исключает попадание инструментов или пальцев в корпус, но не гарантирует защиту от брызг или влаги сбоку. Не применяется в местах с риском механических повреждений, химического воздействия или постоянной влажности (например, ванные комнаты, подвалы, на улице).

Преимущества

• Прозрачная крышка - возможность визуального контроля состояния автоматов без открывания
• ABS-пластик - ударопрочная, долговечная и легкая конструкция
• Высокий уровень герметичности для своего класса (IP41) - снижает риск попадания пыли и мелкого мусора
• Эстетичный внешний вид - белый глянец хорошо сочетается с современным интерьером
• Встроенная DIN-рейка - не требует дополнительной установки

Ограничения применения

• Не допускается использование в условиях повышенной влажности (класс защиты IP41 недостаточен для ванных, кухонь, подвалов)
• Не подходит для наружной установки - даже временной
• Не рекомендуется для промышленных объектов с высоким уровнем запылённости или вибраций
• Пластиковый корпус менее устойчив к механическому воздействию, чем металлический

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и бытовой техники
• Административный офис - управление питанием компьютеров, принтеров, кондиционеров
• Магазин или кафе - организация питания светильников, холодильного оборудования, POS-систем
• Школа или детский центр - безопасная и эстетичная замена старых щитов

Практические советы

• Перед монтажом проверьте, чтобы глубина стены позволяла полностью поместить щит без перекоса - особенно важно при использовании толстых кабелей
• При подключении проводов используйте клеммы с достаточным усилием затяжки - пластик не терпит перегрузок
• Учитывайте посадочные размеры: щит рассчитан на 24 модуля, но не все устройства одинаковой длины - планируйте расположение заранее
• Для обслуживания лучше выбирать модели с прозрачной крышкой - так проще диагностировать срабатывание УЗО или аварийные отключения
• Щит EKF PROxima sb-n-24 можно использовать в составе комплексных решений - например, как часть системы управления домашней автоматикой
