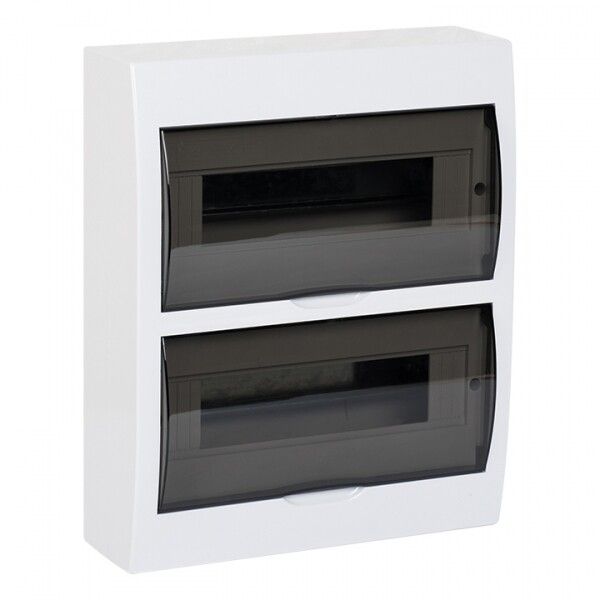

Щит распределительный навесной ЩРН-П-24 IP41 EKF PROxima | pb40-n-24

Щит распределительный навесной ЩРН-П-24 IP41 пластиковый от EKF PROxima предназначен для компактной сборки и защиты модульной аппаратуры в условиях внутренней установки. Этот щит подходит для бытовых, офисных и коммерческих объектов, где требуется надёжное распределение электроэнергии с возможностью последующего обслуживания.

Назначение и область применения

Щит распределительный навесной ЩРН-П-24 IP41 пластиковый используется для монтажа модульных устройств: автоматических выключателей, УЗО, реле времени, контакторов и других элементов автоматизации. Применяется в жилых домах, квартирах, административных зданиях, магазинах и других помещениях с контролируемой средой. Подходит для группового учёта и распределения нагрузки на этажах, в подъездах или внутри помещений.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Количество модулей DIN: 24 (распределено по двум вертикальным рядам)
• Степень защиты: IP41 - защита от предметов более 1 мм и капель воды, падающих вертикально
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение
• Способ монтажа: открытая установка на стену
• Дверца: прозрачная, с вырезами, открывается вертикально
• Климатическое исполнение: УХЛ3 - работает при температурах от -15 C до +60 C
• Гарантия: 60 месяцев
• Цвет: белый
• Глубина установочная: 0 мм - корпус плоский, требует свободного пространства за щитом

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-24 IP41 пластиковый оснащён стандартной DIN-рейкой, совместимой со всеми типовыми модульными устройствами. Монтаж осуществляется на стену с помощью крепёжных отверстий в задней части корпуса. Благодаря вертикальному открыванию дверцы щит можно устанавливать даже в плотном ряду - он не будет мешать другим элементам интерьера. Для правильной установки важно обеспечить доступ к тыльной стороне - глубина корпуса равна нулю, значит, провода и кабели должны проходить в стене или в специальном канале за щитом.

Безопасность и стандарты

Щит соответствует требованиям ТР ТС 004/2011 - норматива безопасности низковольтного оборудования в ЕАЭС. Корпус выполнен из самозатухающего ABS-пластика, что снижает риск распространения огня. Наличие прозрачной дверцы позволяет визуально контролировать состояние модулей без вскрытия щита.

Преимущества

• Прозрачная дверца - удобство диагностики и контроля работы устройств
• Высокая степень механической прочности корпуса из ABS-пластика
• Вертикальное открывание дверцы - гибкость расположения в ограниченном пространстве
• Совместимость с любыми стандартными модулями на DIN-рейке
• Долгий гарантийный срок - 5 лет

Ограничения применения

• Не предназначен для установки во влажных, сырых или наружных помещениях - IP41 не обеспечивает защиту от брызг и струй воды
• Нулевая глубина корпуса требует предварительной подготовки ниши или канала в стене для прокладки кабелей
• Не рекомендуется использовать в местах с частыми перегрузками выше 63 А
• Не подходит для экстремальных температур ниже -15 C или выше +60 C

Примеры использования

• Главный распределительный щит в квартире или однокомнатной студии
• Подъездный щит на этаже многоквартирного дома
• Распределительный щит в офисе для питания компьютеров, принтеров и света
• Щит для системы освещения в торговом центре

Практические советы

• Перед монтажом проверьте, что все кабели имеют достаточную длину для выхода через заднюю часть - корпус не имеет внутреннего объёма
• Используйте кабельные вводы с герметичными пробками, чтобы сохранить степень защиты IP41
• При использовании в холодных помещениях (ближе к -15 C) убедитесь, что оборудование внутри щита рассчитано на аналогичный температурный режим
• Щит распределительный навесной ЩРН-П-24 IP41 пластиковый от EKF PROxima - идеальный выбор для замены старых металлических щитов там, где важна эстетика и безопасность
