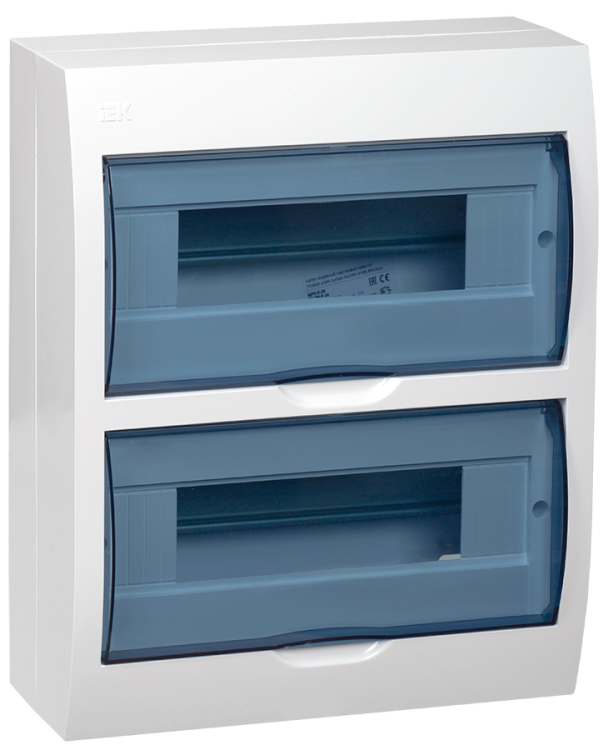

Корпус пластиковый навесной на 24 модуля ЩРН-П-24 IP41 (327х270х102мм) KREPTA 3 | MKP12-N-24-40-10 IEK

Корпус распределительного щита ЩРН-П-24 IP41 пластиковый белый навесной монтаж от IEK предназначен для сборки и защиты модульных устройств в осветительных и слаботочных сетях. Благодаря прочному АБС-пластиковому корпусу, DIN-рейке и защищённой конструкции, этот щит надёжно служит в условиях повышенной влажности и перепадов температур. Артикул mkp12-n-24-40-10 соответствует сериям KREPTA и ТУ 27.90.33-003-83135016-2017.

Назначение и область применения

Корпус распределительного щита ЩРН-П-24 IP41 используется для установки модульных аппаратов: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других устройств управления освещением. Подходит для внутренней установки в жилых, общественных и производственных помещениях. Часто применяется в системах освещения, где требуется компактное и защищённое решение для группового учёта и коммутации.

Технические характеристики

• Номинальное напряжение: 380 В - допустимо использование в трёхфазных сетях до этого значения;
• Номинальный ток: 63 А - максимальный ток, который может проходить через вводные кабели; не является номиналом самих модулей внутри;
• Количество модулей: 24 - позволяет разместить до 24 стандартных модулей шириной 17,5 мм;
• Количество рядов: 2 - два вертикальных ряда модулей, обеспечивает плотную укладку;
• Материал корпуса: АБС-пластик - ударопрочный, самозатухающий, не поддерживающий горение;
• Степень защиты: IP41 - защита от твёрдых частиц больше 1 мм и капель воды, падающих вертикально;
• Диапазон рабочих температур: от -20 до +80 C - работает в холодных и жарких помещениях;
• Климатическое исполнение: УХЛ3 - предназначено для умеренного и холодного климата с возможностью работы в неотапливаемых зонах;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и отсутствии механических повреждений;
• Цвет: белый - снижает нагрев от солнечного излучения, хорошо сочетается с интерьером;
• Наличие DIN-рейки: да - стандартная рейка 35 мм, закреплена на двух сторонах;
• Наличие двери: да - закрытого типа, с замком, защищает от случайного доступа;
• Способ монтажа: открытая (навесная) установка - крепится на стену с помощью крепёжных отверстий;
• Нормативный документ: ТУ 27.90.33-003-83135016-2017 - регламентирует конструкцию и тестирование;
• Код в реестре РЭП: РЭ-226/19 - зарегистрирован в государственном реестре радиоэлектронной продукции.

Совместимость и монтаж

Корпус распределительного щита ЩРН-П-24 совместим со всеми стандартными модулями 17,5 мм (например, ABB, Schneider Electric, Legrand, IEK). DIN-рейка фиксируется болтами - её можно демонтировать при необходимости. Для монтажа используются предварительно выштампованные вводы для кабелей сверху, снизу и с боков - позволяют провести ввод без дополнительного сверления. Крепление к стене осуществляется через четыре отверстия в задней стенке. Комплектация включает универсальные винты для крепления. Нулевую шину легко закрепить на специальной планке внутри корпуса. Дверца открывается на петлях, имеет уплотнитель для лучшей герметичности.

Безопасность и стандарты

Корпус выполнен из самозатухающего АБС-пластика, что исключает распространение пламени при возгорании. Степень защиты IP41 предотвращает попадание крупных предметов и вертикально падающей влаги - достаточна для помещений с нормальной влажностью, но не подходит для улицы или сырых цехов. Соответствие ТУ 27.90.33-003-83135016-2017 гарантирует соответствие требованиям безопасности при эксплуатации в России. Код РЭ-226/19 подтверждает легальность ввода в оборот.

Преимущества

• Прочность материала - АБС-пластик выдерживает удары и нагрузки при монтаже и эксплуатации;
• Готовые вводы - экономят время на подготовке отверстий для кабелей;
• Фиксированная DIN-рейка - не требует самостоятельной установки, надёжно закреплена;
• Планка для нулевой шины - упрощает организацию нулевых проводников;
• Маркировочная лента в комплекте - позволяет четко обозначить группы потребителей;
• Высокий класс термической стойкости - работает при температурах до +80 C без деформаций;
• Белый цвет - маскирует пыль и не выгорает на свету.

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для воздействия дождя, снега или прямого потока воды;
• Не рекомендуется использовать в местах с постоянным контактом с химически активными веществами - АБС-пластик может разрушаться под действием растворителей;
• Номинальный ток 63 А относится к вводу, а не к каждому модулю - необходимо правильно рассчитывать суммарную нагрузку;
• Комплектация некомплектная - не содержит автоматов, УЗО, шин, кабелей, только корпус и элементы крепления;
• Не подходит для установки в помещениях с частыми взрывоопасными выбросами - не взрывозащищён.

Примеры использования

• Распределительный щит в подъезде многоквартирного дома - управление освещением лестничных клеток;
• Щит в офисе - коммутация розеток и точечного освещения;
• Производственный участок - контроль питания маломощных станков и оборудования;
• Частный дом - распределение энергии между комнатами после вводного автомата;
• Подвал или технический этаж - временное или постоянное распределение электроэнергии.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с крепёжными точками стены;
• При использовании в сыром помещении (ванная, подвал) дополнительно используйте герметик вокруг вводов кабелей;
• Не перегружайте корпус - 24 модуля - максимум, не стоит устанавливать устройства большей ширины;
• Обязательно используйте маркировочную ленту - это ускоряет обслуживание и ремонт;
• При замене модулей отключите питание - даже при выключенном автомате ввода может сохраняться напряжение на входе;
• Проверьте совместимость DIN-рейки с вашими модулями - хотя она стандартная, некоторые импортные устройства имеют отличия в фиксации.
