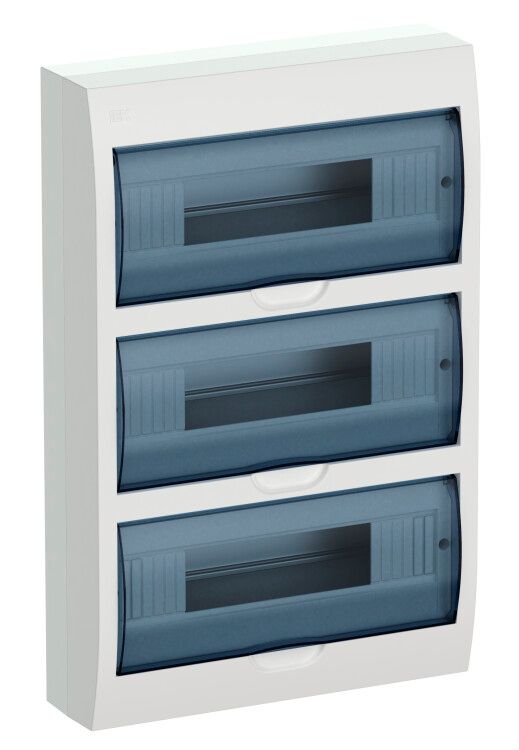

Корпус пластиковый навесной на 36 модулей ЩРН-П-36 IP41 (473х307х105мм) KREPTA 3 | MKP12-N-36-40-05 IEK

Корпус распределительного щита ЩРН-П-36 навесной пластиковый белый IP41 с прозрачной дверью - это надежный элемент для сборки распределительных щитов в осветительных и слаботочных сетях. Бренд IEK (ИЭК) предлагает этот щит как часть серии KREPTA, обеспечивая совместимость с типичными модульными устройствами. Артикул mkp12-n-36-40-05 соответствует стандартным требованиям для внутренней установки в помещениях.

Назначение и область применения

ЩРН-П-36 предназначен для монтажа модульных аппаратов: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других устройств на DIN-рейку. Подходит для использования в жилых домах, офисах, административных зданиях и промышленных объектах с контролируемой средой. Основное применение - распределение электроэнергии в осветительных цепях и управление ими.

Технические характеристики

• Количество модулей: 36 (стандартный шаг 17,5 мм)
• Номинальное напряжение: 380 В (для трехфазных систем)
• Номинальный ток: 63 А (максимальный допустимый ток через вводы и шины)
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: ударопрочный и самозатухающий АБС-пластик
• Способ монтажа: навесной (на стену)
• Климатическое исполнение: УХЛ3 - работает при температурах от -20C до +80C
• Количество рядов: 3 (горизонтально)
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Цвет: белый
• Наличие DIN-рейки: да, закреплена внутри корпуса
• Наличие двери: да, прозрачная, открывается на петлях
• Комплектность: некомплектный - без внутренних устройств, только корпус
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

ЩРН-П-36 совместим с любыми модульными устройствами, устанавливаемыми на DIN-рейку шириной 35 мм. Корпус имеет предварительно выштампованные вводы для кабеля - можно вести провода сверху, снизу, справа и слева. Для фиксации на стене предусмотрены два отверстия под крепеж (шурупы или дюбели). Крепление DIN-рейки уже выполнено, дополнительно ничего не требуется. Прозрачная дверь позволяет видеть состояние устройств без вскрытия. Установка занимает 10–15 минут при наличии базового набора инструментов.

Безопасность и стандарты

ЩРН-П-36 соответствует требованиям ТУ 27.90.33-003-83135016-2017. Степень защиты IP41 исключает попадание инструментов и крупной пыли, а также защищает от конденсата и вертикальных брызг. Материал корпуса - самозатухающий АБС-пластик, что снижает риск распространения пламени. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-226/19). Не рекомендуется использовать в условиях постоянного воздействия прямого дождя, высокой влажности или агрессивных химических сред.

Преимущества

• Прочность корпуса из АБС-пластика - устойчив к механическим повреждениям
• Прозрачная дверь - возможность контроля состояния оборудования без открытия
• Готовые вводы для кабелей - экономят время при монтаже
• Встроенная планка для нулевой шины - упрощает организацию нулевых проводников
• Универсальные винты - подходят для большинства крепежных решений
• Маркировочная лента в комплекте - позволяет легко подписывать автоматы и группы нагрузок
• Высокая плотность модулей - 36 мест в одном корпусе

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для открытого воздуха
• Не подходит для помещений с повышенной влажностью (баня, бассейн, подвалы с протечками)
• Не рассчитан на ток выше 63 А - при больших нагрузках нужен щит с большим номиналом
• Не используется в взрывоопасных зонах - отсутствует взрывозащита
• Пластиковый корпус не выдерживает длительного нагрева выше +80C - не применяйте рядом с источниками тепла

Примеры использования

• Распределительный щит в квартире - для групп освещения, розеток и кухонной техники
• Щит в офисном здании - управление светом, кондиционированием и персональными розетками
• Подъездный щит в многоквартирном доме - распределение энергии между этажами
• Система управления освещением в торговом центре - с использованием таймеров и датчиков движения

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны точно совпадать с точками крепления на стене
• Используйте кабельные вводы с уплотнителями, если провода имеют малый диаметр - чтобы избежать попадания пыли
• При установке нулевой шины используйте прилагаемую планку - она обеспечивает равномерную нагрузку и доступ к контактам
• Не затягивайте винты слишком сильно - АБС-пластик может треснуть
• Для обслуживания щита ЩРН-П-36 достаточно открыть дверцу; не требует демонтажа корпуса
• При замене устройства на новое - убедитесь, что его ширина не превышает 17,5 мм на один модуль
• Проверьте соответствие количества модулей вашей нагрузке - 36 мест достаточно для большинства квартир, но для промышленных объектов может потребоваться больше места
