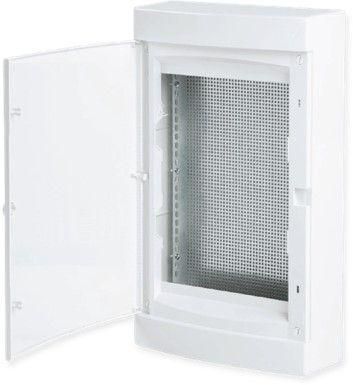

Щит слаботочный навесной "Unix" белая дверь 3 габарит 485x287x112 IP41 | ux-3m-nw EKF

Щит слаботочный навесной Unix 3 габарит белая дверь IP41 от EKF — компактный корпус для организации слаботочных систем в помещениях с ограниченным пространством. Артикул ux-3m-nw рассчитан на установку 36 модулей DIN и подходит для монтажа сетевого оборудования, видеонаблюдения, домашней автоматизации.

Назначение и область применения

Щит slabo-tochnyy navesnoy Unix 3 габарит белая дверь IP41 предназначен для размещения слаботочного оборудования: маршрутизаторов, патч-панелей, антенных делителей, контроллеров, интеркомов, систем безопасности и других устройств с напряжением до 50 В переменного или 120 В постоянного тока. Подходит для жилых помещений, офисов, малых предприятий, где требуется аккуратный и защищённый монтаж. Установка осуществляется на стену — идеально для мест, где нельзя использовать штробление или скрытую проводку.

Технические характеристики

• Количество модулей DIN: 36 (по 12 модулей в каждом из трёх рядов)
• Монтажная глубина: 102 мм — позволяет разместить устройства с высокими корпусами, включая некоторые модели коммутаторов и преобразователей
• Материал корпуса: глянцевый ABS-пластик — прочный, устойчивый к механическим воздействиям и химическим средам
• Степень защиты: IP40 — защита от твёрдых предметов диаметром более 1 мм, но не от воды; не рекомендуется для влажных зон
• Наличие DIN-рейки: да — три стандартные рейки типа TS35/7,5
• Наличие монтажной панели: да — боковые и задние участки корпуса позволяют крепить устройства без DIN-крепления (например, Wi-Fi роутеры, блоки питания)
• Цвет: белый — сочетается с современным интерьером, легко моется
• Тип двери: навесная, белая, с замком — обеспечивает доступ к оборудованию и предотвращает случайное вмешательство
• Гарантия: 60 месяцев (5 лет)

Совместимость и монтаж

Щит слаботочный Unix 3 габарит совместим со всеми стандартными модулями DIN, включая устройства EKF, Schneider, Siemens, Hager. Монтаж выполняется на вертикальную поверхность с помощью четырёх крепёжных отверстий в задней стенке. Для фиксации используйте саморезы M4–M6 длиной 30–40 мм. Глубина 102 мм требует свободного пространства перед щитом — не менее 10 см. Дверца открывается на 90°, что удобно для обслуживания. Кабельный ввод выполнен через два круглых отверстия (диаметр 20 мм) — можно использовать кабельные вводы с уплотнителем.

Безопасность и стандарты

Щит соответствует требованиям к электрооборудованию для внутреннего монтажа. Степень защиты IP40 исключает попадание крупных твёрдых частиц, но не защищает от влаги — не применяйте в ванных, кухнях, на улице или в сырых подвалах. Все материалы сертифицированы по нормам RoHS и соответствуют ГОСТ Р 50030.2. Напряжение в щите не должно превышать безопасного уровня для слаботочных цепей (до 50 В AC / 120 V DC).

Преимущества

• Плоское внутреннее основание — упрощает прокладку кабелей и снижает риск перегибов
• Чёткая разметка по рядам — позволяет равномерно распределить нагрузку и организовать систематизацию
• Глянцевая поверхность — не собирает пыль, легко протирается
• Интегрированная монтажная панель — позволяет крепить устройства без DIN-реек, экономя место
• Минимализм дизайна — не выделяется в интерьере, подходит для квартир и офисов

Ограничения применения

• Не предназначен для силового оборудования выше 10 A — для этого нужны щиты с IP54 и металлическим корпусом
• Запрещено использование во влажных помещениях — IP40 не защищает от брызг и пара
• Не подходит для открытых площадок, чердачных помещений или мест с температурой ниже –10°C и выше +50°C
• Ограниченная глубина — не все крупные блоки питания или серверы поместятся

Примеры использования

• Управление домашними системами: умный дом, CCTV-камеры, IP-телефония
• Локальная сеть в офисе: коммутаторы, PoE-инжекторы, точки доступа Wi-Fi
• Аудио-видео системы: декодеры, усилители, распределители HDMI
• Системы контроля доступа: считыватели карт, электрозамки, контроллеры
• Распределительный щит для сигнализаций, датчиков движения и освещения

Практические советы

• Перед монтажом проверьте посадочные размеры оборудования — особенно если используются устройства с внешними адаптерами
• Используйте кабельные стяжки и каналы для упорядоченной прокладки — так проще диагностировать неисправности
• Обязательно оставьте запас места под будущее расширение — лучше взять щит с запасом по модулям
• Для защиты от пыли в помещениях с повышенной запылённостью (мастерские, склады) дополняйте щит герметичными вводами
• При использовании нескольких щитов Unix — выбирайте одинаковый цвет и тип двери для единообразия
