Корпус пластиковый навесной на 36 модулей ЩРН-П-36 IP41 (490х290х100мм) PRIME | MKP82-N-36-41-05 IEK

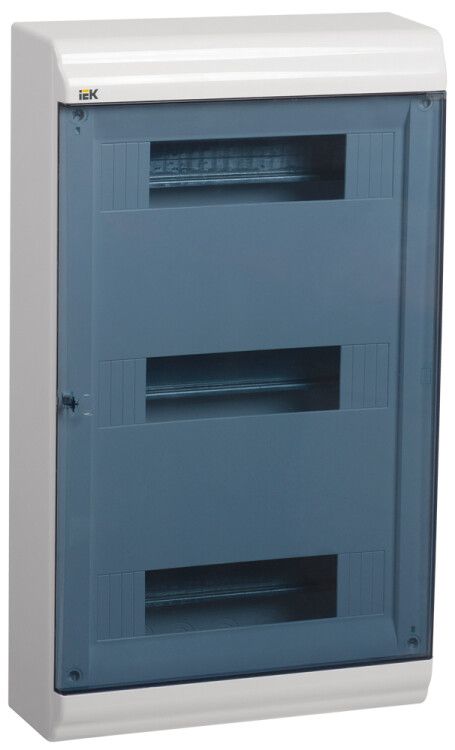

Щит распределительный навесной ЩРН-П-36 модулей пластиковый белый IP41 от IEK (ИЭК) - компактная и надёжная коробка для монтажа модульных устройств в бытовых и коммерческих осветительных сетях. Артикул mkp82-n-36-41-05 обеспечивает удобство сборки и долгий срок службы - до 25 лет.

Назначение и область применения

Щит распределительный навесной ЩРН-П-36 модулей пластиковый белый IP41 предназначен для установки внутри помещений на стене. Он используется для размещения модульных аппаратов: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других устройств управления освещением. Подходит для жилых домов, офисов, торговых центров, административных зданий и объектов с невысокой степенью запылённости.

Технические характеристики

• Номинальное напряжение: 400 В - позволяет использовать щит в трёхфазных сетях 380 В.
• Номинальный ток: 100 А - максимальный допустимый ток через вводной автомат, не более.
• Количество модулей DIN: 36 - вместимость для 36 стандартных модулей шириной 17,5 мм каждый.
• Количество рядов: 3 - расположение модулей в три вертикальных ряда, что упрощает организацию групп нагрузок.
• Степень защиты: IP41 - защищает от твёрдых частиц больше 1 мм и капель воды, падающих вертикально.
• Материал корпуса: пластик - устойчив к коррозии, не проводит ток, легкий и безопасный.
• Диапазон рабочих температур: от -20 до +85 C - работает в холодных и жарких помещениях, включая неотапливаемые.
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат с возможностью работы в закрытых помещениях с контролируемой влажностью.
• Цвет: белый - эстетично сочетается с большинством интерьеров.
• Срок службы: 25 лет - гарантирует длительную эксплуатацию при соблюдении условий.

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-36 модулей пластиковый белый IP41 совместим со всеми стандартными модульными устройствами, соответствующими DIN EN 60947. Корпус имеет уже установленную DIN-рейку - достаточно вставить устройства и подключить провода. Монтаж осуществляется на стену с помощью шурупов или дюбелей. Открытая установка требует доступа к задней стенке - рекомендуется оставлять минимум 5 см свободного пространства для вентиляции и обслуживания.

Прозрачная дверца позволяет видеть положение контакторов и индикаторов без вскрытия. Наличие замка исключает случайное вмешательство. Крышка закрытого типа плотно прилегает, предотвращая попадание пыли и мелкого мусора внутрь.

Безопасность и стандарты

Щит распределительный навесной ЩРН-П-36 модулей пластиковый белый IP41 изготовлен в соответствии с техническими условиями ТУ 27.90.33-003-83135016-2017. Соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Код в реестре радиоэлектронной продукции - РЭ-225/19. Продукт сертифицирован для использования в России и странах ЕАЭС.

Преимущества

• Высокая вместимость - 36 модулей позволяют разместить всю систему защиты одного этажа или зоны.
• Прозрачная дверца - упрощает диагностику состояния оборудования без открывания.
• Удобная форма - три ряда обеспечивают логичное разделение фаз и нагрузок.
• Пластиковый корпус - не гремит, не нагревается, не окисляется, легко моется.
• Замок - повышает безопасность в местах с общественным доступом.
• Серия PRIME - продукция IEK (ИЭК) с проверенной конструкцией и качеством сборки.

Ограничения применения

• Не предназначена для открытых площадок - IP41 не защищает от брызг сбоку и дождя.
• Не подходит для взрывоопасных зон - отсутствует взрывозащита.
• Не рекомендуется для установки в сырых помещениях без принудительной вентиляции - высокая влажность снижает срок службы изоляции.
• Некомплектный - требуется самостоятельная закупка DIN-рейки (уже есть), клемм, проводов, кабельных вводов и крепёжа.
• Не поддерживает монтаж крупногабаритных устройств - например, больших преобразователей частоты или силовых ячеек.

Примеры использования

• Распределительный щит в квартире - для группы освещения, розеток, кухни и ванной.
• Общий щит на этаже многоквартирного дома - с УЗО и автоматами на каждую квартиру.
• Осветительный щит в офисе - управление светодиодными светильниками и таймерами.
• Щит в подвале или техническом помещении - для контроля насосов, вентиляции, сигнализации.

Практические советы

• Перед монтажом проверьте посадочные отверстия - они подходят для стандартных крепёжных элементов M4–M6.
• При использовании в условиях перепадов температур - используйте термостойкие провода (например, ПВС или NYM).
• Не забудьте про кабельные вводы - их необходимо докупить отдельно, так как в комплект не входят.
• Для лучшей организации - распределите модули по функциям: слева - ввод, справа - выходы, в центре - УЗО.
• Щит распределительный навесной ЩРН-П-36 модулей пластиковый белый IP41 от IEK (ИЭК) лучше всего применять там, где важны внешний вид и надёжность - он не выглядит как “техника”, а становится частью интерьера.
