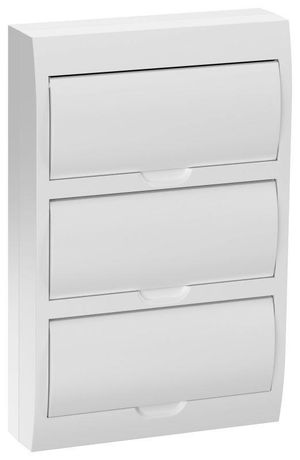

Корпус пластиковый ЩРН-П-36 бел. дверь IP41 | MKP13-N-36-41-K01-G GENERICA IEK

Корпус пластиковый ЩРН-П-36 дверь IP41 от GENERICA и IEK - это надёжный распределительный щит для монтажа модульных устройств в условиях внутренней установки. Подходит для жилых, офисных и промышленных объектов, где требуется компактное и защищённое решение для автоматики и УЗО.

Назначение и область применения

ЩРН-П-36 дверь IP41 предназначен для установки модульных аппаратов: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других устройств на DIN-рейку. Применяется в осветительных и силовых сетях зданий - квартирах, домах, административных и производственных помещениях. Корпус обеспечивает физическую защиту оборудования и предотвращает случайное прикосновение к токоведущим частям.

Технические характеристики

• Количество модулей: 36 (стандартный шаг 17,5 мм)
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: самозагасающий пластик, соответствует ГОСТ IEC 62208-2013
• Количество рядов: 3
• DIN-рейка: встроена, совместима со всеми стандартными модулями
• Тип крышки: закрытого типа, с поворотной дверцей
• Цвет: белый
• Способ монтажа: навесной

Совместимость и монтаж

ЩРН-П-36 дверь IP41 совместим с любыми модульными устройствами, устанавливаемыми на DIN-рейку шириной 35 мм. Для монтажа используются кронштейны на задней стенке корпуса - достаточно просверлить два отверстия в стене и зафиксировать щит. Дверца открывается на петлях, позволяет легко обслуживать оборудование без демонтажа. Посадочные места под кабели предусмотрены в нижних и боковых проходах - можно использовать штатные заглушки или вводные уплотнители.

Безопасность и стандарты

Корпус изготовлен из не поддерживающего горение пластика, что соответствует требованиям ГОСТ IEC 62208-2013. Это снижает риск распространения пламени при перегреве или КЗ. Защита IP41 исключает попадание инструментов и проволоки внутрь, а также защиту от конденсата и вертикальных капель - подходит для сухих помещений с нормальной влажностью. Не рекомендовано использование во влажных, сырых или наружных условиях.

Преимущества

• Прочная конструкция из ударостойкого пластика - выдерживает механические нагрузки и длительную эксплуатацию
• Проверенная временем форма корпуса - удобна для сборки и сервисного обслуживания
• Универсальный внешний вид - белый цвет гармонирует с интерьером и не требует дополнительной отделки
• Встроенная DIN-рейка - не нуждается в дополнительном креплении
• Закрытая дверца - минимизирует доступ посторонних лиц и защищает от пыли

Ограничения применения

• IP41 не обеспечивает защиту от брызг, струй воды или высокой влажности - нельзя использовать в банях, подвалах, на улице
• Не предназначается для установки в местах с постоянным воздействием химически активных сред (например, в цехах с кислотами или растворителями)
• Максимальная нагрузка - 36 модулей; при большем количестве потребуется другой корпус
• Не имеет встроенной системы вентиляции - при большой плотности модулей возможен перегрев, требует контроля температурного режима

Примеры использования

• Электрощит в квартире - распределение света, розеток, кондиционера и кухонной группы
• Административное здание - управление освещением коридоров, туалетов, офисов через таймеры и контакторы
• Производственный участок - группировка УЗО и автоматов для маломощного оборудования
• Общежития и гостиницы - автономные щиты на этажах с контролируемым питанием

Практические советы

• Перед монтажом проверьте посадочный диаметр вводных отверстий - они рассчитаны на кабели до 16 мм2, для больших сечений используйте переходники
• При заполнении всех 36 модулей оставьте свободное место для будущего расширения - замена одного устройства может потребовать перестановки всего щита
• Подключите заземляющую шину к специальному выводу внутри корпуса - даже при пластиковом корпусе заземление необходимо для безопасности
• Не забудьте про маркировку автоматов - лучше использовать этикетки сразу после сборки, чтобы избежать путаницы при ремонтах
• ЩРН-П-36 дверь IP41 от GENERICA и IEK одинаково надёжен - выбирайте по наличию на складе, технические отличия отсутствуют
