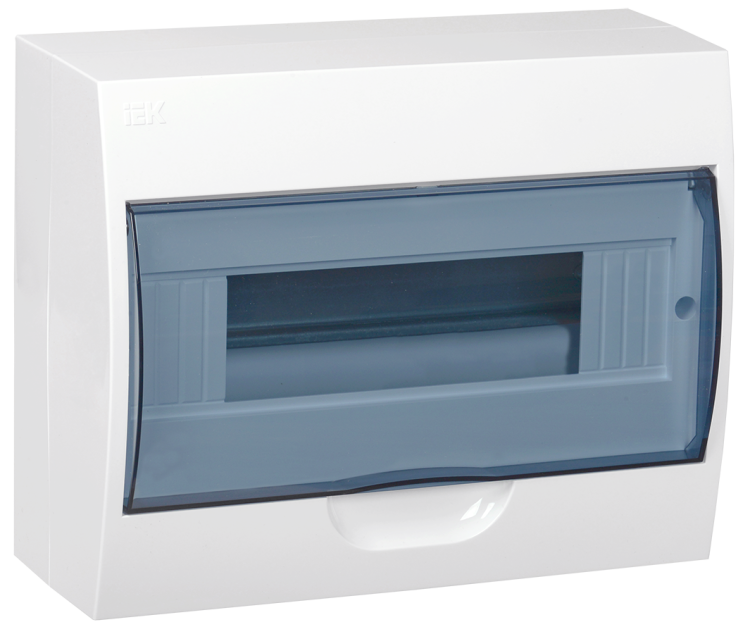

Корпус пластиковый навесной на 12 модулей ЩРН-П-12 IP41 (200х255х95мм) KREPTA 3 | MKP12-N-12-40-10 IEK

Корпус распределительного щита ЩРН-П-12 IP41 навесной пластиковый белый с прозрачной дверью - это готовый элемент для сборки распределительных щитов в осветительных и слаботочных сетях. Бренд IEK (ИЭК) предлагает этот щит как надежную основу для монтажа модульных устройств, артикул mkp12-n-12-40-10 соответствует сериям KREPTA и стандартизированному решению для открытой установки.

Назначение и область применения

ЩРН-П-12 IP41 предназначен для внутренней установки в помещениях с умеренным климатом. Внутрь щита монтируются модульные устройства: автоматические выключатели, УЗО, дифавтоматы, таймеры, реле времени и другие приборы на DIN-рейку. Подходит для жилых домов, офисов, административных зданий, подъездов и других объектов, где требуется компактное и защищённое размещение коммутационной аппаратуры. Не применяется для наружной установки или помещений с высокой влажностью, перегревом или агрессивными средами.

Технические характеристики

• Количество модулей DIN: 12 (стандартная ширина 216 мм)
• Номинальное напряжение: 380 В (для трёхфазных цепей)
• Номинальный ток: 63 А (максимальный допустимый ток через вводы)
• Степень защиты: IP41 - защита от предметов более 1 мм и вертикально падающих капель воды
• Материал корпуса: ударопрочный и самозатухающий АБС-пластик
• Климатическое исполнение: УХЛ3 - работает при температурах от -20C до +80C
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Количество вводов: 5 (4 отверстия Ø25 мм, 1 отверстие Ø32 мм - сверху и снизу)
• Цвет: белый, дверь - прозрачная
• Наличие DIN-рейки: да, закреплена внутри корпуса
• Наличие нулевой шины: да, предусмотрено место для крепления
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

ЩРН-П-12 совместим с любыми модульными устройствами, соответствующими стандарту DIN EN 60715. Корпус рассчитан на навесной монтаж - крепится на стену с помощью двух встроенных крепёжных отверстий. Для фиксации используются универсальные винты (не входят в комплект). Кабели заводятся через заранее подготовленные вводы: четыре по 25 мм и один по 32 мм - можно использовать как верхние, так и нижние отверстия. Дверца открывается на петлях, имеет замок (не указан тип, обычно механический). DIN-рейка уже установленна и не требует дополнительной фиксации.

Безопасность и стандарты

ЩРН-П-12 IP41 выполнен из самозатухающего АБС-пластика, что снижает риск распространения пламени при перегрузках. Степень защиты IP41 обеспечивает защиту от случайного контакта с токоведущими частями и попадания крупных капель воды - этого достаточно для сухих и нормально влажных помещений. Соответствует требованиям ТУ 27.90.33-003-83135016-2017. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-226/19).

Преимущества

• Прозрачная дверь позволяет контролировать состояние устройств без вскрытия щита
• Предварительно выштампованные вводы экономят время при прокладке кабелей
• Фиксированные места для нулевой шины исключают необходимость самостоятельного крепления
• АБС-пластик устойчив к ударам, вибрациям и химическим воздействиям
• Маркировочная лента в комплекте - упрощает обозначение групп нагрузок
• Вертикальная форма корпуса оптимизирует пространство при монтаже в ограниченном пространстве

Ограничения применения

• Не предназначен для наружной установки - степень защиты IP41 недостаточна для дождя, снега или запылённой среды
• Не рекомендуется для помещений с постоянной влажностью выше 90%, ванными комнатами, бассейнами, подвалами без принудительной вентиляции
• Максимальный ток 63 А - не подходит для главных вводов в многоквартирных домах с мощностью выше 14 кВт
• Корпус некомплектный - не включает автоматы, УЗО, шины, провода, клеммы; всё необходимо докупать отдельно
• Температурный диапазон до +80C - не используется рядом с источниками тепла (печи, нагревательные приборы)

Примеры использования

• Осветительный щит в подъезде многоэтажного дома - управление светом этажей
• Распределительный щит в офисе - питание розеток, компьютеров, кондиционера
• Щит управления в торговом зале - подключение точечного освещения и рекламных конструкций
• Автономный щит на даче - распределение энергии от генератора или автономной системы

Практические советы

• Перед монтажом проверьте, чтобы вводы совпадали с направлением прокладки кабеля - используйте верхние или нижние отверстия в зависимости от маршрута
• При использовании кабелей большего диаметра (например, 35 мм2) - просверлите отверстия под нужный размер, не деформируйте корпус
• Обязательно используйте маркировочную ленту - это ускоряет обслуживание и повышает безопасность
• Для увеличения степени защиты в условиях повышенной влажности - установите герметичные вводы вместо стандартных
• При необходимости удлинить DIN-рейку - выбирайте рейки того же производителя (IEK KREPTA) для совместимости креплений
• Не затягивайте винты крепления слишком сильно - АБС-пластик легко трескается при перегрузке
