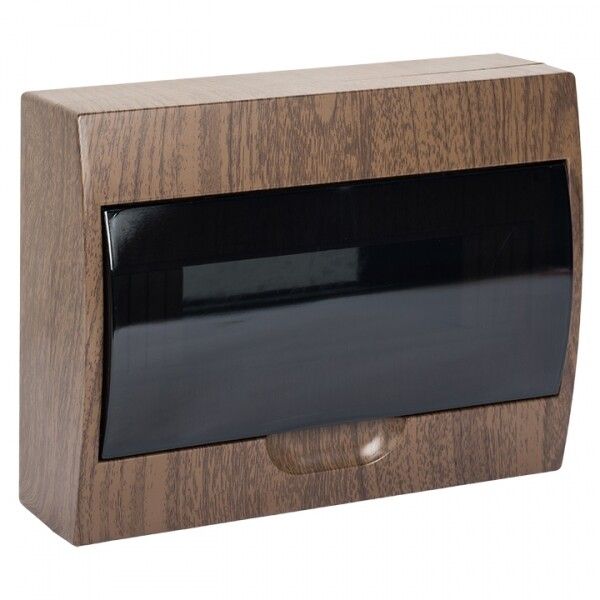

Щит распределительный навесной ЩРН-П-12 темное дерево IP41 EKF PROxima | pb40-n-12-dark

Щит распределительный навесной ЩРН-П-12 темное дерево IP41 от EKF PROxima - компактный закрытый корпус из ABS-пластика с имитацией древесной текстуры, предназначен для внутренней установки модульной аппаратуры в жилых и общественных зонах. Артикул pb40-n-12-dark обеспечивает совместимость с типовой модульной аппаратурой и легко интегрируется в интерьер.

Назначение и область применения

Щит распределительный навесной ЩРН-П-12 темное дерево IP41 используется для монтажа автоматических выключателей, УЗО, реле времени, устройств контроля и других модульных элементов. Подходит для распределения электроэнергии в квартирах, офисах, магазинах и частных домах. Особенность цвета и текстуры «темное дерево» позволяет визуально сливать щит с отделкой из натурального дерева, что особенно актуально в интерьерах с деревянными панелями, паркетом или фасадами.

Технические характеристики

• Количество модулей: 12 - позволяет установить до 12 стандартных модулей шириной 17,5 мм (например, два УЗО + три автомата + одно реле);
• Степень защиты: IP41 - защищает от твердых частиц крупнее 1 мм и вертикально падающих капель воды;
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение, устойчив к перепадам температур;
• Тип корпуса: закрытый - с дверью и крышкой для предотвращения случайного доступа к токоведущим частям;
• Способ монтажа: навесной (открытая установка) - крепится на стену с помощью шурупов через кронштейны внутри корпуса;
• Количество рядов: один - все модули располагаются в одном вертикальном ряду;
• Цвет: имитация темного дерева - эстетичная декоративная поверхность, не требует дополнительной окраски;
• Прозрачность двери и крышки: да - позволяют визуально контролировать состояние модулей без открытия щита;
• Гарантийный срок: 60 месяцев - подтверждает долговечность материала и сборки.

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-12 темное дерево IP41 совместим со всеми стандартными модулями по ГОСТ Р МЭК 60988, включая автоматы серии ABB, Schneider Electric, IEK, EKF. На внутренней стороне корпуса предусмотрена установленная DIN-рейка - достаточно просто защелкнуть устройства на рейке. Для монтажа используйте саморезы M4–M5 длиной 30–40 мм. Крепление выполняется через четыре точки: две сверху, две снизу. Обязательно проверьте глубину стены - щит имеет выпуклую форму, и при установке в нишу возможна задержка дверцы. Открытый способ монтажа исключает необходимость штробления - идеален для ремонта и реконструкции.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и МЭК 60439-1. Прозрачная дверца снижает риск случайного контакта с токоведущими частями при работе. Наличие DIN-рейки гарантирует надежную фиксацию оборудования. IP41 обеспечивает базовую защиту от пыли и влаги - подходит для помещений с нормальной влажностью, но не для ванных комнат, бань или улицы. Не применяйте в местах с постоянным воздействием воды, пара или химически активных сред.

Преимущества

• Эстетика: имитация темного дерева делает щит невидимым в интерьере, не портит дизайн;
• Удобство обслуживания: прозрачные дверь и крышка позволяют видеть индикацию и состояние автоматов без вскрытия;
• Простота монтажа: готовая DIN-рейка и четкая разметка креплений ускоряют установку;
• Долговечность: ABS-пластик не гниет, не корродирует, сохраняет форму при температурах от –25C до +50C;
• Гарантия 5 лет - одна из самых длинных среди аналогов в классе.

Ограничения применения

Щит распределительный навесной ЩРН-П-12 темное дерево IP41 не предназначен для:

• установки во влажных помещениях (ванная, баня, подвал с высокой влажностью) - степень защиты IP41 недостаточна;
• наружного монтажа - отсутствует герметизация, не рассчитан на осадки и перепады температур ниже –25C;
• монтажа в местах с механическим воздействием - например, рядом с проходами или в цехах с движением оборудования;
• установки более чем 12 модулей - превышение нагрузки вызывает перегрев и деформацию корпуса.

Примеры использования

• Распределительный щит в спальне деревянного дома - сочетается с панелями из массива сосны;
• Аварийное освещение в офисе - место для УЗО и реле времени на 12 модулей;
• Подключение бытовой техники в кухне - вместо открытой проводки, с визуальным контролем состояния автоматов;
• Обновление старой проводки в квартире - замена старого металлического щита на современный, эстетичный и безопасный.

Практические советы

• Перед монтажом проверьте, чтобы глубина стены позволяла полностью закрыть дверцу - корпус выступает на 60–70 мм;
• Не используйте модули с шириной больше 17,5 мм - они не поместятся в 12-модульный ряд;
• При необходимости увеличения числа модулей - выбирайте модель ЩРН-П-18 или выше;
• Часто забывают, что прозрачная крышка нужна не только для внешнего вида - она позволяет оперативно определить срабатывание УЗО или теплового расцепителя;
• При использовании в детской комнате или зоне с маленькими детьми - рекомендуется дополнительно установить замок на дверцу.
