Щит распределительный навесной ЩРН-П-12 IP41 EKF PROxima | pb40-n-12

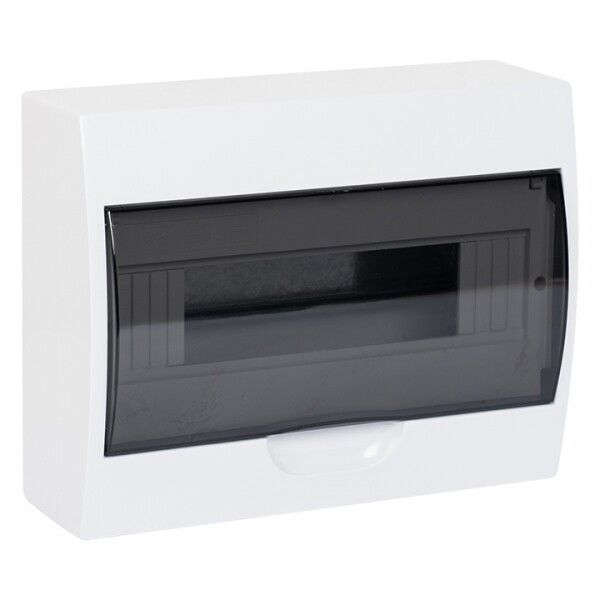

Щит распределительный навесной ЩРН-П-12 IP41 пластиковый от EKF PROxima — компактный корпус для монтажа модульной аппаратуры в условиях внутренней проводки. Подходит для бытовых и коммерческих объектов, где требуется надёжное распределение электроэнергии с возможностью доступа к оборудованию через прозрачную дверцу.

Назначение и область применения

Щит распределительный навесной ЩРН-П-12 IP41 пластиковый предназначен для установки модульных устройств: автоматических выключателей, УЗО, реле времени, контакторов и других элементов управления. Применяется в жилых домах, офисах, магазинах, общественных зданиях. Подходит для распределения энергии на группы освещения, розеток, бытовой техники и слаботочных систем.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Количество модулей DIN: 12 (один ряд)
• Степень защиты: IP41 — защита от предметов более 1 мм и вертикальных капель воды
• Материал корпуса: ABS-пластик — ударопрочный, не поддерживающий горение
• Цвет: белый
• Климатическое исполнение: УХЛ3 — работает при температурах от -15 до +60 °C
• Количество вводов: 10 (по 3 отверстия диаметром 16–25 мм и 2 отверстия 20–32 мм — сверху и снизу)
• Тип крышки: с прорезями для прохода кабелей
• Дверца: прозрачная, открывается вертикально
• Гарантия: 60 месяцев
• Соответствие нормам: ТР ТС 004/2011

Совместимость и монтаж

Щит распределительный навесной ЩРН-П-12 IP41 пластиковый совместим со всеми стандартными модулями DIN 35 мм. Корпус имеет готовые отверстия для ввода кабелей — можно пропускать гофру, шланги или одножильные провода. Монтаж осуществляется на стену с помощью крепёжных отверстий в задней части корпуса. Отсутствие глубины установки означает, что щит плотно прилегает к поверхности — удобно для ограниченного пространства. Для подключения используйте кабели с внешним диаметром до 32 мм.

Безопасность и стандарты

Изделие соответствует требованиям ТР ТС 004/2011 — регламенту безопасности низковольтного оборудования. Класс защиты IP41 обеспечивает безопасность от случайного прикосновения к токоведущим частям и попадания капель воды. Пластиковый корпус не проводит ток и не поддерживает горение, снижая риск возгорания при перегрузках. Гарантия 5 лет подтверждает соответствие качественным стандартам производства EKF PROxima.

Преимущества

• Прозрачная дверца — позволяет контролировать состояние модулей без вскрытия щита
• Вертикальное открывание — не требует свободного места перед щитом, удобен в тесных нишах
• Чёткая разметка вводов — 10 отверстий с учётом разных диаметров кабелей, исключают лишнюю доработку
• ABS-пластик — долговечный материал, устойчивый к механическим повреждениям и перепадам температур
• Некомплектный состав — даёт возможность самостоятельно выбрать и смонтировать нужные устройства

Ограничения применения

• Не предназначен для наружной установки — степень защиты IP41 недостаточна для воздействия дождя, снега или пылевых потоков
• Не рассчитан на высокую влажность (например, ванные комнаты, подвалы с постоянным конденсатом)
• Ограниченное количество модулей (12) — не подходит для крупных распределительных систем с большим числом групп
• Отсутствует заземляющая шина внутри корпуса — её необходимо устанавливать дополнительно

Примеры использования

• Электрощит в квартире — распределение питания на розеточные группы, освещение и кухонную технику
• Административное помещение — управление светом, кондиционерами и компьютерными сетями
• Магазин или кафе — питание холодильного оборудования, точек продаж, сигнализации
• Подъездные щиты — сборка автономных групп для нескольких квартир

Практические советы

• Перед монтажом проверьте диаметр вводимых кабелей — они должны подходить под отверстия 16–32 мм
• Для герметизации вводов используйте резиновые втулки или термоусадку — особенно в местах с колебаниями температуры
• При установке рядом с другими щитами учитывайте ширину дверцы — она открывается вверх, а не в сторону
• Выбирайте модули с учётом суммарного тока — не превышайте 63 А на весь щит
• Щит распределительный навесной ЩРН-П-12 IP41 пластиковый от EKF PROxima легко дополняется заземляющей шиной и нулевой клеммой — эти детали продаются отдельно
