Щит распределительный ЩРВ-П-12 KREPTA 3, 12 модулей, IP41 IEK (ИЭК) MKP12-V-12-40-10

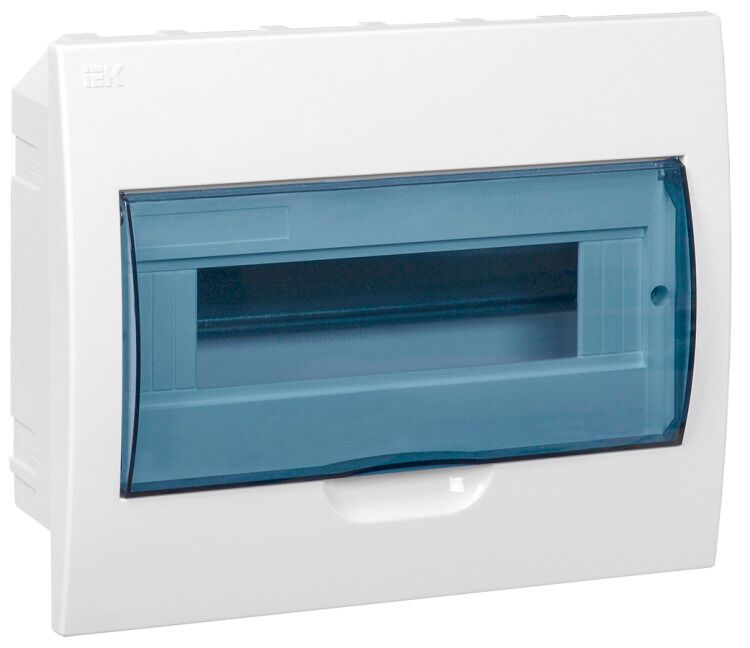

Корпус встраиваемый ЩРВ-П-12 IP41 пластиковый белый скрытый монтаж прозрачная дверь от бренда IEK - это надежный щит для скрытой установки в стене, предназначенный для размещения модульных аппаратов в осветительных и слаботочных сетях. Артикул mkp12-v-12-40-10 соответствует серии KREPTA и рассчитан на длительную эксплуатацию в условиях жилых и общественных зданий.

Назначение и область применения

Корпус ЩРВ-П-12 предназначен для внутренней установки в стену и используется для компактного размещения модульных устройств: автоматических выключателей, УЗО, дифавтоматов, таймеров, реле времени и других элементов управления освещением. Подходит для распределительных щитов в квартирах, офисах, школах и других объектах с небольшим количеством нагрузок. Обеспечивает организованное и защищенное размещение оборудования внутри стены.

Технические характеристики

• Номинальное напряжение: 380 В - допустимо использование в однофазных и трехфазных сетях до этого значения;
• Номинальный ток: 63 А - максимальный ток, который может проходить через оборудование внутри корпуса;
• Количество модулей DIN: 12 - позволяет установить до 12 стандартных модулей шириной 17,5 мм;
• Степень защиты: IP41 - защита от твердых частиц больше 1 мм и вертикально падающих капель воды; не подходит для влажных помещений или улицы;
• Материал корпуса: АБС-пластик - ударопрочный, самозатухающий, не поддерживающий горение;
• Глубина монтажа: 56 мм - требует подготовленного углубления в стене такой же глубины;
• Климатическое исполнение: УХЛ3 - работает при температуре от -20 до +80 C, подходит для неотапливаемых помещений в средней полосе России;
• Цвет: белый - сочетается с большинством интерьеров;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Наличие DIN-рейки: да - уже установленная металлическая рейка для фиксации модулей;
• Наличие нулевой шины: да - предусмотрена специальная планка для крепления PEN-проводника;
• Тип крышки: закрытого типа - герметично закрывается, обеспечивает доступ только при открытой двери;
• Прозрачная дверь: да - позволяет визуально контролировать состояние аппаратов без вскрытия;
• Комплектность: некомплектный - в комплекте только корпус, дверь, DIN-рейка и нулевая шина; другие элементы (винты, кабели, автоматы) не входят;
• Нормативный документ: ТУ 27.90.33-003-83135016-2017 - соответствие требованиям производства;
• Код в реестре РЭП: РЭ-226/19 - зарегистрирован в государственном реестре радиоэлектронной продукции.

Совместимость и монтаж

Корпус ЩРВ-П-12 совместим со всеми стандартными модулями шириной 17,5 мм, в том числе от IEK, Schneider Electric, ABB, Legrand. Для монтажа требуется подготовить нишу в стене глубиной не менее 56 мм. Корпус крепится с помощью встроенных отверстий - используются обычные дюбеля или анкеры. Предварительно выштампованные вводы позволяют заводить кабели сверху, снизу, справа и слева - гибкость в организации проводки. Прозрачная дверь открывается на петлях, фиксируется магнитным замком. Нулевая шина крепится на заранее подготовленные места - не требует дополнительного крепления.

Безопасность и стандарты

Корпус выполнен из самозатухающего АБС-пластика, что снижает риск распространения пламени при перегреве. Соответствует нормам ТУ 27.90.33-003-83135016-2017 и имеет регистрацию в реестре РЭП. Степень защиты IP41 обеспечивает безопасность от случайного контакта с токоведущими частями и попадания крупных пылевых частиц. Не рекомендуется использовать в помещениях с высокой влажностью (баня, бассейн) или на улице - уровень защиты недостаточен для таких условий.

Преимущества

• Ударопрочный и огнеупорный материал корпуса повышает долговечность и безопасность;
• Прозрачная дверь позволяет контролировать работу оборудования без вскрытия;
• Предварительно смонтированная DIN-рейка и нулевая шина экономят время при сборке;
• Выштампованные вводы с четырех сторон упрощают прокладку кабелей и исключают необходимость сверления;
• Белый цвет легко маскируется под отделку стен;
• Компактная глубина 56 мм подходит для тонких стен и перегородок;
• Маркировочная лента в комплекте - позволяет четко обозначить функции каждого автомата.

Ограничения применения

• Не подходит для наружной установки - степень защиты IP41 не защищает от влаги и прямого воздействия погоды;
• Не рекомендуется для помещений с постоянной повышенной влажностью (сауна, ванная комната без должной вентиляции);
• Максимальный ток 63 А ограничивает применение в мощных системах - для больших нагрузок нужен более крупный щит;
• Комплектация некомплектная - необходимо дополнительно приобрести автоматы, УЗО, кабели, клеммы и крепеж;
• Требуется точная подготовка ниши - неверная глубина или форма стены могут помешать установке.

Примеры использования

• Распределительный щит в однокомнатной квартире - 12 модулей хватает для освещения, розеток, кухонной группы и кондиционера;
• Щит в офисном помещении - управление светом, розетками и серверной группой;
• Подъездный щит в многоквартирном доме - для учета и защиты этажной сети;
• Система управления освещением в учебном заведении - с использованием таймеров и датчиков движения.

Практические советы

• Перед монтажом проверьте глубину ниши - она должна быть минимум 56 мм, иначе корпус не войдет;
• Используйте маркировочную ленту сразу после установки модулей - это сэкономит время при обслуживании;
• При подключении нулевых проводов используйте только медные жилы сечением до 16 мм2 - они должны подходить под клеммы шины;
• Не затягивайте винты слишком сильно - АБС-пластик может треснуть;
• Для увеличения степени защиты в ванной комнате или кухне лучше выбрать модель с IP54 или выше - этот корпус не подходит;
• При заказе учтите, что артикул mkp12-v-12-40-10 - это именно корпус без внутреннего оборудования - все устройства нужно выбирать отдельно.
