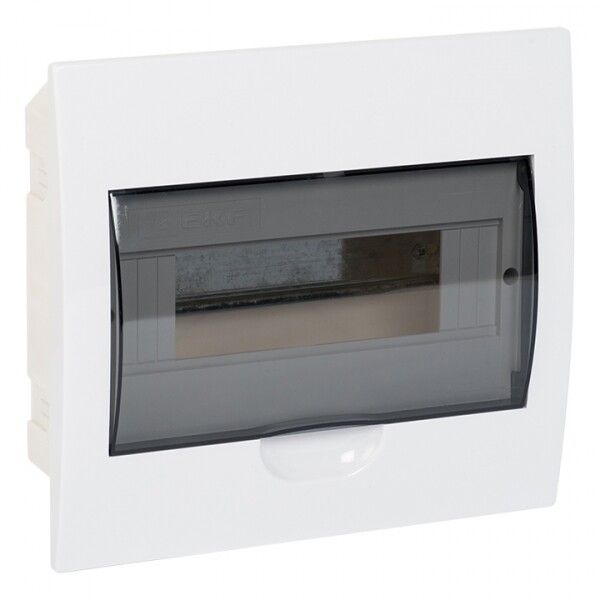

Щит распределительный встраиваемый ЩРВ-П-12 IP41 EKF PROxima | pb40-v-12

Щит распределительный встраиваемый ЩРВ-П-12 IP40-41 от EKF PROxima - компактный корпус для скрытой установки, рассчитанный на монтаж 12 модулей DIN. Подходит для распределения электроэнергии в жилых и коммерческих зонах, где важна надёжность и эстетика.

Назначение и область применения

Щит распределительный встраиваемый ЩРВ-П-12 IP40-41 предназначен для внутренней установки в стенах и используется для размещения модульной аппаратуры: автоматических выключателей, УЗО, реле времени, контакторов и других устройств. Применяется в квартирах, офисах, магазинах, общественных зданиях. Благодаря вертикальному открыванию дверцы, щит можно устанавливать даже между двумя стенами без ограничений по доступу.

Технические характеристики

• Номинальное напряжение: 380 В
• Номинальный ток: 63 А
• Количество модулей DIN: 12 (один ряд)
• Степень защиты: IP40 / IP41 - защита от предметов более 1 мм, но не от воды
• Материал корпуса: ABS-пластик - ударопрочный, не поддерживающий горение
• Глубина монтажа: 65 мм - требует соответствующего углубления в стене
• Климатическое исполнение: УХЛ3 - работает при температурах от -15C до +60C
• Количество вводов: 10 (по 4 отверстия диаметром 25 мм и одно - 32 мм сверху и снизу)
• Крышка: прозрачная, закрытого типа, с смотровым окном для контроля состояния аппаратуры
• Клеммы: есть - для подключения входящих и выходящих проводов
• DIN-рейка: встроена - совместима со всеми стандартными модулями
• Цвет: белый
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит распределительный встраиваемый ЩРВ-П-12 IP40-41 совместим со всеми типовыми модулями, соответствующими стандарту DIN EN 60947. Для монтажа требуется подготовить нишу в стене глубиной не менее 65 мм. Кабели заводятся через 10 предварительно просверленных отверстий: четыре по 25 мм и одно по 32 мм - сверху и снизу. Отдельно следует предусмотреть фиксацию щита в нише - он не имеет крепёжных элементов в комплекте. Комплектация некомплектная - все детали (крышка, рейка, клеммы) уже установлены, но кабельные вводы и крепёж необходимо докупить отдельно.

Безопасность и стандарты

Щит распределительный встраиваемый ЩРВ-П-12 IP40-41 соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования». Материал корпуса - самозатухающий ABS-пластик, что снижает риск распространения пламени. Недостаток: степень защиты IP40/IP41 не обеспечивает защиту от влаги - применение в сырых помещениях (ванная, подвал) возможно только при условии отсутствия прямого попадания воды.

Преимущества

• Прозрачная крышка с смотровым окном - позволяет контролировать состояние автоматов без вскрытия
• Вертикальное открывание дверцы - удобство обслуживания даже в ограниченном пространстве
• Высокая механическая прочность корпуса из ABS-пластика
• Встроенная DIN-рейка и клеммы - минимизация сборочных работ
• Долгий гарантийный срок - 5 лет

Ограничения применения

• Не предназначен для установки во влажных средах (бассейны, банях, на улице) - IP40/IP41 не защищает от воды
• Требуется точная подготовка ниши - глубина 65 мм, иначе щит не войдёт
• Некомплектность - отсутствуют кабельные вводы, крепёж, заглушки; их нужно приобрести дополнительно
• Ограниченная вместимость - только 12 модулей, не подходит для сложных систем с большим числом устройств

Примеры использования

• Распределительный щит в квартире - управление освещением, розетками, кондиционером
• Административное помещение - питание компьютеров, серверов, принтеров
• Торговый зал - группировка нагрузок по секциям (розетки, свет, холодильники)
• Общественные объекты - школы, поликлиники, офисы с центральным распределением

Практические советы

• Перед монтажом проверьте глубину ниши - 65 мм - и наличие свободного места вокруг щита для открытой дверцы
• Используйте кабельные вводы с герметичными резиновыми кольцами, чтобы избежать сквозняков и запыления внутри
• При использовании в местах с высокой пылевой нагрузкой (строительные площадки) рекомендуется дополнять щит внешними защитными кожухами
• Для удобства обслуживания располагайте щит на уровне глаз - около 1,4–1,6 м от пола
• Помните: ЩРВ-П-12 IP40-41 - это встраиваемый щит, не заменяет наружные модели (например, ЩРн-П) для уличного монтажа
